Назначение ИСКОР-210

  • Определение корреляционным методом местоположения утечек из трубопроводов.
  • Проведение трассировки подземных коммуникаций.
  • Уточнение места утечки акустическим течеискателем.
  • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
  • Поиск места повреждения силового кабеля индукционным и акустическим методами.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Продуктопроводы

Выполняемые функции

  • Поиск места разгерметизации трубопровода корреляционным и акустическим методами
  • Поиск подземных коммуникаций (кабели, трубопроводы)

Основные преимущества ИСКОР-210

  • наличие радиоканалов;
  • высокая помехозащищенность;
  • оперативность и скорость расчетов;
  • ударозащищенные водонепроницаемые датчики;
  • малые габариты и вес;
  • высокая точность определения мест разгерметизации, удобство в эксплуатации;
  • возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
  • проведение трассировки подземных коммуникаций в активном режиме от генератора.

Применение

  • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
  • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
ПараметрЗначение
Диапазоны: (при скорости звука 1300м/сек)100, 250, 500, 1000, 2000 м
Точность0,1% от диапазона
Диаметр контролируемого трубопровода, мм25…800
Дальность радиосвязи, мдо 200
Минимальное давление в трубопроводе, кг/см21,5
Фильтры: нижних частот/верхних частот Гц100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц60 … 5000
Питание вычислителя коррелятора, В4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы
Радиосвязь с внешним модулем2,4 ГГц
Температура окружающей среды, ºС-20 … +40
ДисплейГрафический, LCD, 320х240 точек
КорпусIP42
Размеры125х227х45 мм
Масса1,0 кг
Генератор «АГ-114»
Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт5, 10, 20
Усилитель мощностиCLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузкилюбое (0…∞)
Согласование с нагрузкойАвтоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час5
Питание1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм190х140х80
Вес генератора в чехле, не более, кг2,5



Приемник «АП-010М»
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В
Тип элементов питания
9+1-2,5
6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х150
Масса, не более, кг1,2



Акустический датчик «АД-220»
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х110
Масса, не более, кг1,5



Электромагнитный датчик «ЭМД-227М»
Тип преобразователярезонансная ферритовая магнитная антенна
Частота резонанса, Гц8928, 1024, 512 Гц
Тип питанияот приемника
Коммутация резонансапринудительная (управляется приемником)



Индуктивная антенна «ИЭМ-301.2»
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом36
Тип корпусапластмассовый, герметичный

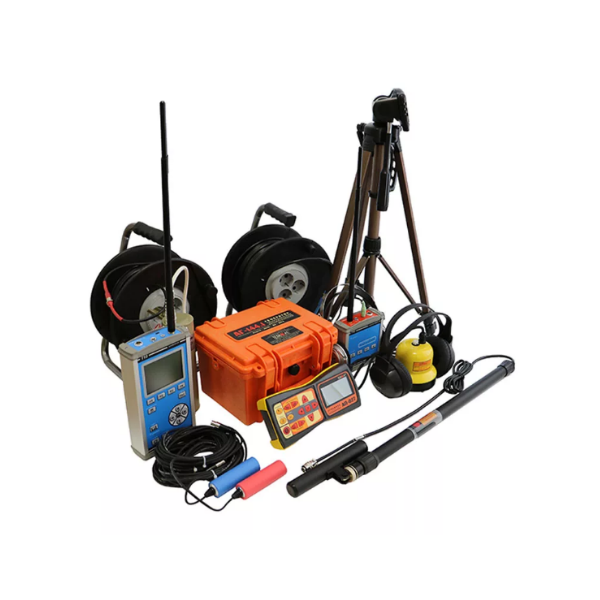

  • Корреляционный течеискатель (ВУ) — 1 шт.
  • Внешний модуль — 1 шт.
  • Датчик — 2 шт.
  • Антенна — 2 шт.
  • Удлинитель сигнального провода на катушках (25 м) — 2 шт.
  • Штатив — 1 шт.
  • Сетевой адаптер — 2 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» — 8 шт.
  • Генератор АГ-114
  • Приемник АП-010м
  • Акустический датчик АД-220
  • Электромагнитный датчик ЭМД-227
  • Руководство по эксплуатации
  • Транспортные сумки
