Течеискатель корреляционный Искор-219
Назначение
Определение корреляционным методом местоположения утечек из трубопроводов.
Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением...
Загрузка...В наличии много
530754 руб.RUB
Цена без скидки: 547170
-3%
Экономия 16416
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов.
- Проведение трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания.
- Уточнение места утечки акустическим течеискателем.
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
- Поиск места повреждения силового кабеля индукционным и акустическим методами.
Рекомендуемые области применения Искор-219
- Теплосети
- Водоканал
- Продуктопроводы
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами.
- Поиск подземных коммуникаций (кабели, трубопроводы).
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания.
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Основные преимущества Искор-219
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания;
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение Искор-219
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
Технические характеристики Искор-219:
| Параметр | Значение |
|---|---|
| Диапазоны: (при скорости звука 1300м/сек) | 100, 250, 500, 1000, 2000 м |
| Точность | 0,1% от диапазона |
| Диаметр контролируемого трубопровода, мм | 25…800 |
| Дальность радиосвязи, м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 … 5000 |
| Питание вычислителя коррелятора, В | 4 шт. типа «АА» Ni-Mh, 2,3 А/ч, аккумуляторы |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 … +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Корпус | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
| Приемник «АП-019.1» | |
|---|---|
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0….9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,01….9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: — синтезированный звук ЧМ — звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Генератор «АГ-114.1» | |
|---|---|
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8192, чередование 3-х частот |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | Автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12 В / 2,2 Ач |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,2 |
| Индуктивная антенна «ИЭМ-301.3» | |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
| Приемник «АП-027» | ||
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ/НР | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Датчик акустический «АД-227» | |
|---|---|
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Электромагнитный датчик «ЭМД-247» | |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |

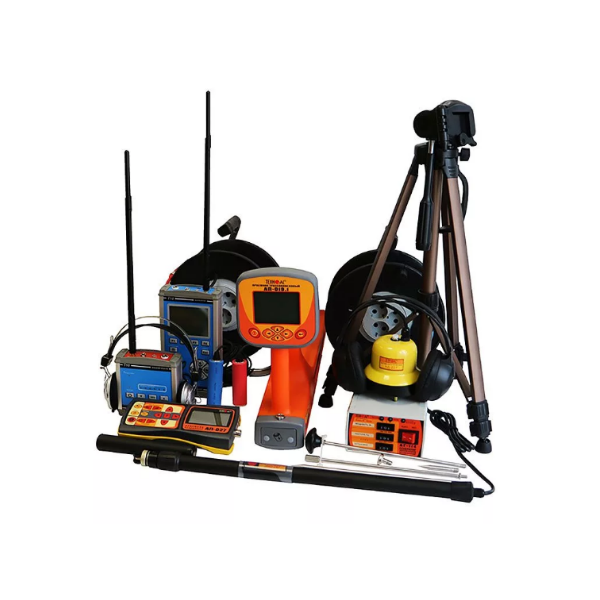

Состав комплекта Искор-219:
- Корреляционный течеискатель (ВУ) — 1 шт.
- Внешний модуль — 1 шт.
- Датчик — 2 шт.
- Антенна — 2 шт.
- Удлинитель сигнального провода на катушках (25 м) — 2 шт.
- Штатив — 1 шт.
- Сетевой адаптер — 2 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» — 8 шт.
- Генератор АГ-114.1
- Приемник АП-027
- Акустический датчик АД-227
- Электромагнитный датчик ЭМД-247
- Приемник АП-019.1
- Руководство по эксплуатации
- Транспортные сумки.
