Течетрассопоисковый комплекс ТТП-30
Загрузка...Течетрассопоисковый комплекс ТТП-30
ТУ 4276-072-12719185-2016
Трассотечеискатель ТТП-30 предназначен для определения трассы залегания трубопроводов и нахождения контактным методом сквозных дефектов в изоляционном покрытии магистральных трубопроводов и других подземных коммуникаций без вскрытия грунта.

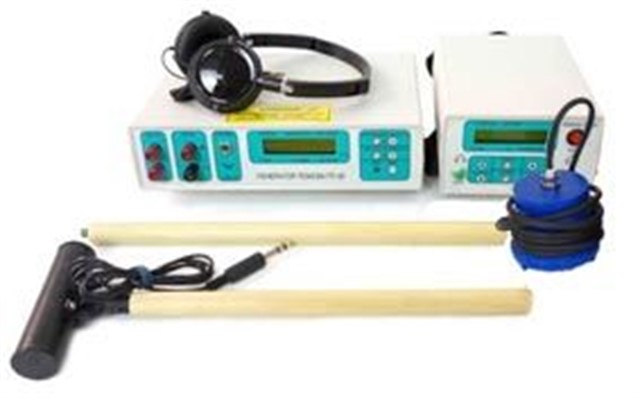

Трассотечеискатель ТТП-30 является комплектом, который состоит из универсального поискового приемника (с электромагнитной антенной и акустическим датчиком) и переносного поискового генератора (обеспечивает сигнал при электромагнитном поиске).
Трассотечеискатель, в климатическом исполнении УХЛ категории 1 по ГОСТ 15150-69, предназначен для эксплуатации при температуре окружающего воздуха от минус 20ºС до плюс 45ºС и относительной влажности воздуха до 80% при температуре 35ºС, атмосферном давлении от 86 до 106 кПа.
Технические характеристики:
Приемник
| Режим «Трасса» (сигнал от электромагнитной антенны) | ||
| 1. | Центральные частоты полосы пропускания, Гц | 50, 100, 520, 2000, 8000 |
| 2. | Добротность селективного усилителя (по уровню 0.5) на всех рабочих частотах, не менее, единиц | 50 |
| 3. | Чувствительность приемника по напряжению при полном отклонении шкалы индикатора на частоте 1000Гц, не менее, мкВ | 100 |
| 4. | Диапазон регулировки усиления в обоих режимах (10 ступеней по 6 дБ), дБ | 60 |
| Режим «Звук» (сигнал от акустического датчика) | ||
| 5. | Средняя частота диапазонов частот (полосовой фильтр второго порядка с общей добротностью Q=1), Гц | 70, 200, 600, 2000 |
| 6. | Средняя частота диапазонов широкая полоса (полосовой фильтр второго порядка с общей добротностью Q=0.5), Гц | 200 |
| 7. | Чувствительность при полном отклонении шкалы индикатора на частоте сигнала 1000 Гц в диапазоне 600 Гц, не менее, мкВ | 100 |
| 8. | Диапазон регулировки усиления приемника, дБ | 48 |
| Общие характеристики | ||
| 9. | Диапазон регулировки усиления звука в наушниках в обоих режимах, дБ | 24 |
| 10. | Напряжение батареи питания, В | от 3.3 до 5 |
| 11. | Средний ток потребления при напряжении питания 4.5В, мА, не более | 80 |
| 12. | Габаритные размеры, не более, мм | 90×140×190 |
| 13. | Масса без элементов питания, не более, кг | 0,6 |
| 14. | Условия эксплуатации: | |
| температура окружающего воздуха, °С | от — 20 до + 40 | |
| допустимая относительная влажность воздуха при 20°С, % | до 90 | |
Генератор
| 1. | Частота выходного сигнала, Гц (предусмотрен многочастотный режим) | 520, 2000 или 8000 |
| 2. | Выходной сигнал на каждой частоте может генерироваться непрерывно, или с постоянным периодом повторения (модуляция), с | 1,3 |
| 3. | Уровень выходной мощности сигнала задается ступенями, Вт1,3 | от 2 до 30 |
| 4. | Генератор осуществляет непрерывный контроль напряжения питания и автоматически отключается при достижении порога, В | 10,5 |
| 5. | Амплитуда выходного напряжения под нагрузкой меняется, В | от 10 до 70 |
| 6. | Максимальная амплитуда выходного напряжения без нагрузки, В | 30 |
| 7. | Прибор питается от внешнего источника постоянного тока с номинальным напряжением, В и током нагрузки не менее, А |
12 0,5 |
| 8. | Габаритные размеры корпуса генератора, не более, мм | 70х200х260 |
| 9. | Масса генератора со встроенным аккумулятором составляет, не более, кг | 1,7 |
| 10. | Условия эксплуатации: | |
| температура окружающего воздуха, °С | от — 20 до + 40 | |
| допустимая относительная влажность воздуха при 20°С, % | до 90 | |
Комплект поставки:
- приемник поисковый — 1шт.;
- антенна электромагнитная — 1шт.;
- акустический датчик (геомикрофон) — 1шт.;
- телефоны головные — 1шт.;
- генератор поисковый — 1шт.;
- штырь заземления — 1шт.;
- контакт магнитный — 1шт.;
- провод подключения нагрузки (5 м, 0.75 мм2, крючки) — 2шт.;
- сетевое зарядное автоматическое устройство 12 В 300 мА — 1шт.;
- паспорт, техническое описание и руководство по эксплуатации — 1шт.
