Главная Товары Приборы поиска подземных коммуникаций Течеискатели Течетрассопоисковый комплект Успех ТПТ-529КАЗ

Морозоустойчивый комплект с мощным генератором, решающий задачи на металлических и неметаллических трубопроводах.

Рекомендуемые области применения

  • Теплосети
  • Водоканал
  • Газораспределительные сети.

Назначение Успех ТПТ-529КАЗ

  • Поиск подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), а также определения глубины их залегания и мест повреждения.
  • Определение местоположения силовых кабельных линий индукционным и акустическим методами.
  • Трассировка с высокой дальностью и высокоэффективный поиск мест повреждения кабелей.
  • Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек из трубопроводов.

Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Трассировка и контроль изоляции защитных покрытий газопровода.

Технические характеристики Успех ТПТ-529КАЗ:

Генератор «АГ-144.1»
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192
Частоты следования ударов нч / сч / вч 0,5/1/2
Режимы генерации «SIN» «непрерыв»
«SIN» «»
«SIN» «3част»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании
с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
220
330
140
Выходная мощность, Вт
при автономном питании
с добавлением внешнего аккумулятора 12/24В
— при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания Встроенный акк.комплект
Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации минус 30…+45ºС
Класс климатической защиты IP54



Приемник «АП-027»
ПАРАМЕТР ДАТЧИКИ
ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны -синтезированный звук ЧМ.
Встроенный излучатель — синтезированный звук ЧМ.
Питание Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220*102*42 мм
Масса электронного блока, не более 0,46 кг



Приемник «АП-019.3»
Параметр Значение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Частота фильтра в режиме «Зонд» 512 Гц
Динамический диапазон входных сигналов 120 дБ
Количество встроенных датчиков 4
Максимальная чувствительность («Режим График» f0= 33кГц, некогерентные помехи +10дБ в диапазоне от 31…до 35 кГц) 5 мкА на расстоянии 1 м
Объем памяти модуля GPS 2300 «точек»
Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью (усилением сигнала) Автоматическое – для 2D отображения «Трасса». Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд». Автоматическое / ручное (по выбору) – для режима «2 частоты».
Определение глубины залегания коммуникации 0,01…9,99 м
Автоматически в режиме «Трасса»
По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания ±5%
Измерение «сигнального» тока в коммуникации 0,001….9,99А
Автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания ±5%
Поддержка энергосберегающих (прерывистых) режимов трассировочных генераторов При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация LCD дисплей, 320х240 пикс, LED подсветка
Индицируемые параметры 2D визуализация положения трассы относительно прибора.
Глубина залегания трассы.
Ток сигнала.
Графики уровня сигнала.
Сила сигнала.
Параметры настройки и управления.
Звуковая индикация Встроенный излучатель:
синтезированный звук ЧМ;
звуковая индикация нажатия кнопок.
Источникпитания 4…7 В:
4 элемента тип «С»;
внешний аккумулятор (Power Bank опция).
Время непрерывной работы от одного комплекта щелочных батарей Неменее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
Степень защиты корпуса IP54
Габаритные размеры 330 х 140 х 700 мм
Вес* 2,45 кг



Электромагнитный датчик «ЭМД-247»
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)



Датчик акустический «АД-227»
Чувствительность, V/g 5
Габаритные размеры прибора, не более, мм 105х75
Масса, не более, кг 1,5



Индукционная антенна «ИЭМ-301.3»
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный



Механизм ударный «УМ-112М»
Рабочее положение крепления ударного механизма на трубу:
допустимое —
оптимальное для максимальной дальности трассировки —
любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90 х 200
Масса комплекта, не более, кг 3



Малогабаритный автономный генератор МАГ-05
Частота генерации 512 Гц
Диметр генератора 40 мм
Длина генератора 160 мм
Вес генератора 318±20 г
Диаметр троса ПУ 6 мм
Длина троса ПУ 20/40/80/100 м
Диаметр вспомогательного троса 2 мм

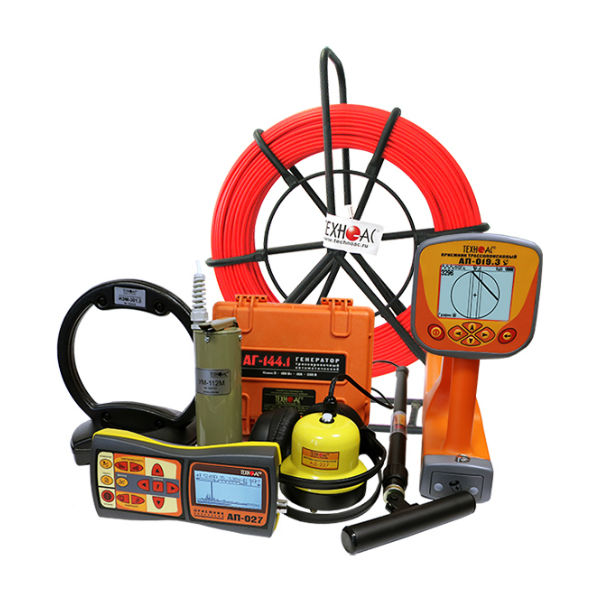

Состав комплекта Успех ТПТ-529КАЗ:

  • Генератор «АГ-144.1»
  • Приемник «АП-027»
  • Приемник «АП-019.3»
  • Электромагнитный датчик «ЭМД-247»
  • Комплект акустического датчика «АД-227»
  • Индукционная антенна «ИЭМ-301.3»
  • Ударный механизм «УМ-112»
  • Комплект внутритрубного генератора МАГ-05/20/40/80/100
  • Головные телефоны
  • Комплект кабелей
  • Зарядное устройство
  • Сумка

Дополнительное оборудование:

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110» (различные типоразмеры)
  • Накладная рамка «НР-117»
  • Комплект «АДМ-227».
