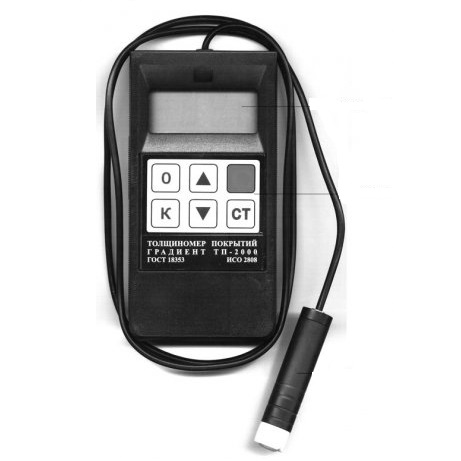

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL)

Тип оборудования: Толщиномер покрытий, измеритель толщины покрытия

Производитель толщиномеров: Россия

Описание: многофункциональный прибор для измерения толщины различных покрытий

Гарантия на многофункциональный толщиномер: 12 месяцев

Назначение толщиномера Градиент  ТП-2000 Н (AL):

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL) (Модель AL) предназначен измерение толщины диэлектрических полимерных и лакокрасочных покрытий на алюминиевой, медной, титановой и стальной тонкой фольге, на неметаллических конструкциях, а также на дереве, картоне, бетоне, железобетоне, асфальте, кирпиче, пластмассе, стеновых панелях подкладным методом.

Принцип действия:

  • Метод измерения толщины диэлектрических покрытий закладным методом на неметаллических материалах заключается в следующем:
  • На неметаллическое основание (дерево, картон, бетон, железобетон, асфальт, пластмасса, стеновые панели) в выбранных и согласованных заранее контрольных точках, приклеивается или устанавливается пищевая алюминиевая фольга толщиной 10 микрон (или более), квадратной формы и размером 25 х 25 мм.
  • Возможно в качестве клея использовать наносимый лак или краску.
  • Количество мест размещения точек контроля согласовывается испытателями заранее.
  • После завершения процесса склеивания алюминиевой фольги с основанием, на поверхность неметаллического изделия наносят покрытие, которое за тем сушат в течение определенного времени в соответствии с требованиями на покрытие.
  • Затем в контрольных точках, где была приклеена фольга, измеряют толщину нанесенного покрытия.
  • При этом испытатели считают, что покрытие нанесено на изделие равномерно по всей площади, то есть толщина покрытия на алюминиевой фольге и в других точках изделия должна быть примерно одной и той же.

 Применение:

1.1. Измерение толщины покрытий.

1.1.1. Приклейте или установите квадраты алюминиевой фольги в выбранных контрольных точках на поверхности изделия.

1.1.2. После завершения процесса склеивания алюминиевой фольги с основанием и высыхания клея, зафиксируйте в документе положение контрольных точек с алюминиевой фольгой на изделии.

1.1.3. Нанесите равномерно покрытие на изделие. Для нанесения одинакового по толщине покрытия можно применить специальные инструмент – аппликаторы.

1.1.4. После завершения процесса отверждения нанесенного покрытия на изделии, можно приступать к измерению толщины покрытия в точках размещения алюминиевой фольги.

1.1.5. Измерение толщины покрытий происходит автоматически после установки датчика по нормали к поверхности и без покачивания и смещения на время 1…2 секунд.

1.1.6. Результаты измерений толщины покрытий выводятся на цифровой индикатор прибора, сопровождается звуковым сигналом и сохраняются на индикаторе при подъеме датчика прибора и до следующего измерения.

Технические характеристики:

  • Управление прибором и обработка результатов измерений выполняется микропроцессором.
  • Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от — 10°С до + 40°С, атмосферное давление 0,1 Мпа, относительная влажность воздуха до 50%.
  • Диапазон измерения толщины диэлектрического покрытий на алюминиевой фольге толщины 10 мкм — от 10 мкм до 1000 мкм.
  • Диапазон измерения толщины диэлектрического покрытия на немагнитном металле толщины более 100 мкм – от 10 мкм до 2000 мкм.
  • Режимы работы толщиномера:
  • Установка нуля прибора,
  • Калибровка прибора по диэлектрической калибровочной пластине с отклонением по толщине не более ±4 мкм,
  • Дискретное измерение толщины покрытия,
  • Статистическая обработка измерений — усреднение измерений толщины покрытия
  • Расстояние от края датчика до края изделия – не менее 5 мм.
  • Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.
  • Величина шероховатости контролируемой поверхности покрытия и основания, на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.
  • Предел основной погрешности прибора в миллиметрах на алюминиевой фольге не превышает величины ± (0,004 + 0,02h), где h измеряемая величина толщины в миллиметрах.
  • Предел допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальной на каждые 5 °С в пределах рабочего интервала температуры – не превышает половины предела допускаемой основной погрешности.
  • Предел допускаемой дополнительной погрешности ∆ ш , вызванной наличием шероховатости покрытия или основания, превышающей величину Ra = 0,8 мкм, не превышает величины ∆ ш = ± Rz, где Rz – величина шероховатости в мкм.
  • Максимальное количество измерений в режиме усреднения измерений – 128.
  • Наличие энергонезависимой памяти.
  • Измерения толщины покрытия выводятся на цифровой индикатор с числом разрядов 4 в микронах.
  • Радиус кривизны поверхности изделия – не менее 40 мм.
  • Толщина алюминиевой фольги, на котором возможно измерение толщины покрытия с номинальной погрешностью, составляет не менее 10 ±1 мкм.
  • Среднее время наработки на отказ – не менее 50000 ч.
  • Установленная безотказная наработка на отказ – 5000 ч.
  • Прибор соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.12-75.
  • По способу защиты от поражающего электрического тока прибор относится к классу 0 по ГОСТ 12.2.007.0-75.
  • Полный средний срок службы – 10 лет.
  • Установленный срок службы – 4 года.
  • Масса — 300 г.
  • Длина кабеля – 1 – 1,2 м.

Комплектация:

  • Прибор с датчиком толщины – 1 шт.
  • Набор калибровочных диэлектрических пластин – 1 шт.
  • Контрольная алюминиевая фольга без покрытия – 1 шт.
  • Образец немагнитного металла основания без покрытия для проведения поверки прибора – 1 шт.
  • Руководство по эксплуатации – 1 экз.
  • Паспорт – 1 экз
