Морозоустойчивый комплект с мощным генератором.

Назначение Атлет ТЭК-120А

  • Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м;
  • определения мест повреждения силовых кабельных линий индукционным и акустическим методами;
  • трассировка и контроль изоляции защитных покрытий газопровода;
  • обследования участков местности перед проведением земляных работ;
  • обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Рекомендуемые области применения

  • Энергетика с протяженными коммуникациями

Особенности Атлет ТЭК-120А

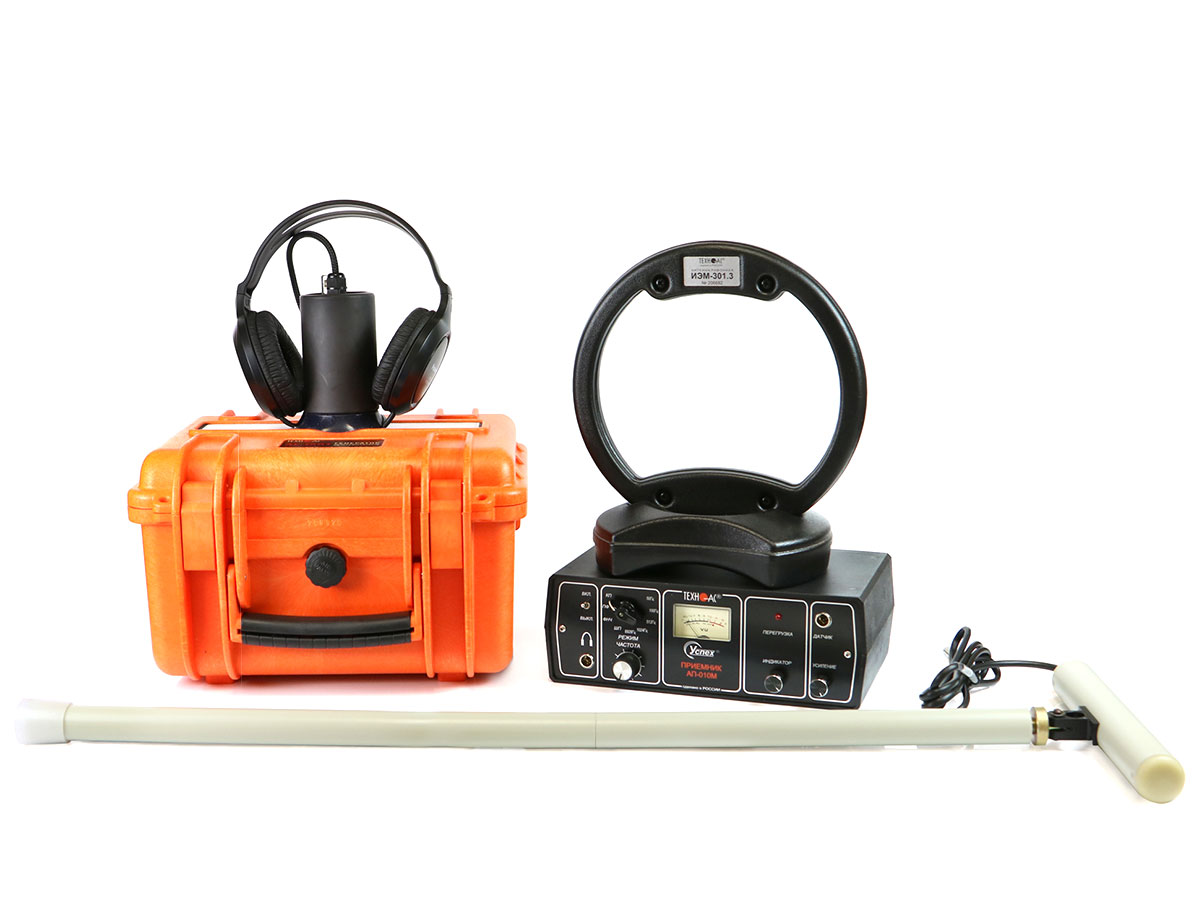

Трассотечеискатель «Атлет ТЭК-120А» – универсальный многофункциональный комплект, в котором объединены три устройства:

  • трассоискатель с электромагнитным датчиком;
  • трассоискатель с акустическим датчиком;
  • Течеискатель с акустическим датчиком.

Функции и решаемые задачи Атлет ТЭК-120А

  • трассировка кабеля и определение глубины залегания;
  • поиск места повреждения силового кабеля;
  • Поиск металлических трубопроводов и определение глубины залегания;
  • Поиск мест пересечения трубопроводов и кабеля;
  • определение мест утечки.
Генератор «АГ-120Т»
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f1 («временная»)200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1непрерывный «НП»
режим 2
— длительность импульса, мс
— частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1021
8192
1:1
режим 1

амплитуда импульсачастота следования импульсов (ударов), уд/мин
— низкая
— средняя
— высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

20
40
80
минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
— непрерывная и двухчастотная генерация
— кратковременные посылки

10

15
задаваемый для автосогласованиячетыре значения (I1, I2, I3, I1) устанавливаются пользователем в диапазоне 0,1…9,9А с дискретностью 0,1А и заносятся в энергонезависимую память
Максимальное выходное напряжение, В
— при автономном питании
— с добавлением внешнего аккумулятора 12В
— при питании от сетевого блока
220 (170 при «2F»)

330
 (260 при «2F»)
110 (110 при «2F»)
Максимальная выходная мощность, Вт
— при автономном питании или от внешнего аккумулятора 21В120 непрерывно на 1,2…300 Ом и «2F» на 1,2…200 Ом / 180 импульсы на 0,8…200 Ом
— с добавлением внешнего аккумулятора 12В180 непрерывно на 1,8…150 Ом и «2F» на 1,8…300 Ом / 270 импульсы на 1,2…300 Ом
— от сетевого блока (СБП)70 на 0,7…200 Ом_непрерывно / импульсы или на 0,7…130 Ом при «2F»
ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузкилюбое (0…¥)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Диапазон сопротивлений согласованной нагрузки, не уже, Ом
для минимального задаваемого тока (0,1А)
— при автономном питании
— с добавлением внешнего аккумулятора 12В
1…2200 (1…1700 при «2F»)
1…3300 (1…2600 при «2F»)
для максимального непрерывного тока (10А)
— при автономном питании
— с добавлением внешнего аккумулятора 12В
0…1,2
0…1,8
для максимального тока в импульсе (15А)
— при автономном питании
— с добавлением внешнего аккумулятора 12В
0…0,8
0…1,2
Согласование с нагрузкой— автоматическое, обеспечивающее достижение заданного тока в нагрузке
— ручное (кнопками «Вверх» или «Вниз»)
Источники питания
Встроенный аккумуляторный комплектдва свинцово — кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
— непрерывная и двухчастотная генерация генерация1,2 (при 120Вт автономно/180Вт с доп. акк. 12В)
3 (при 60Вт автономно/90Вт с доп. акк. 12В)
— импульсные посылки одной частоты8 (при 180Вт автономно/270Вт с доп. акк. 12В)
20 (при 90Вт автономно/130Вт с доп. акк. 12В)
— генерация ударных импульсов с максимальной частотой 80уд/мин20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч8
Сетевой блок для работы или зарядки аккумулятороввыходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы11…11В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции— выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
— автосогласование (достижение заданного тока в нагрузке)
— автоматический «интеллектуальный» выбор выходной мощности
— специальная программа управления передающей антенной
— встроенное автоматическое зарядное устройство
— автоотключение питания при «длительном» простое (1 мин)
Автоматические выключения генерации (зарядки)— при разряде аккумуляторов ниже допустимой нормы
— при несоответствии внешнего напряжения режиму зарядки
— при превышении допустимого потребляемого тока
— при отключении внешнего питания в процессе генерации
— при коротком замыкании выхода в процессе генерации
— при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»— непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
— непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
— индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
— индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
автоматическое повторное согласование в режиме «SIN»при отклонениях установленного тока нагрузки более ±2dB
Конструктивные параметры
Выходной усилитель мощностиимпульсный, CLASS D(BD), КПД > 80%
Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона— все питающие напряжения
— режимы и установки
— ресурс питания
— «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управлениедевятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006Класс А
Допустимый диапазон температур окружающей среды при эксплуатации-30…+45ºС
Степень защиты корпусаIP65
Габаритные размеры электронного блока (кейса), не более, мм305х270х191
Вес электронного блока, не более, кг12

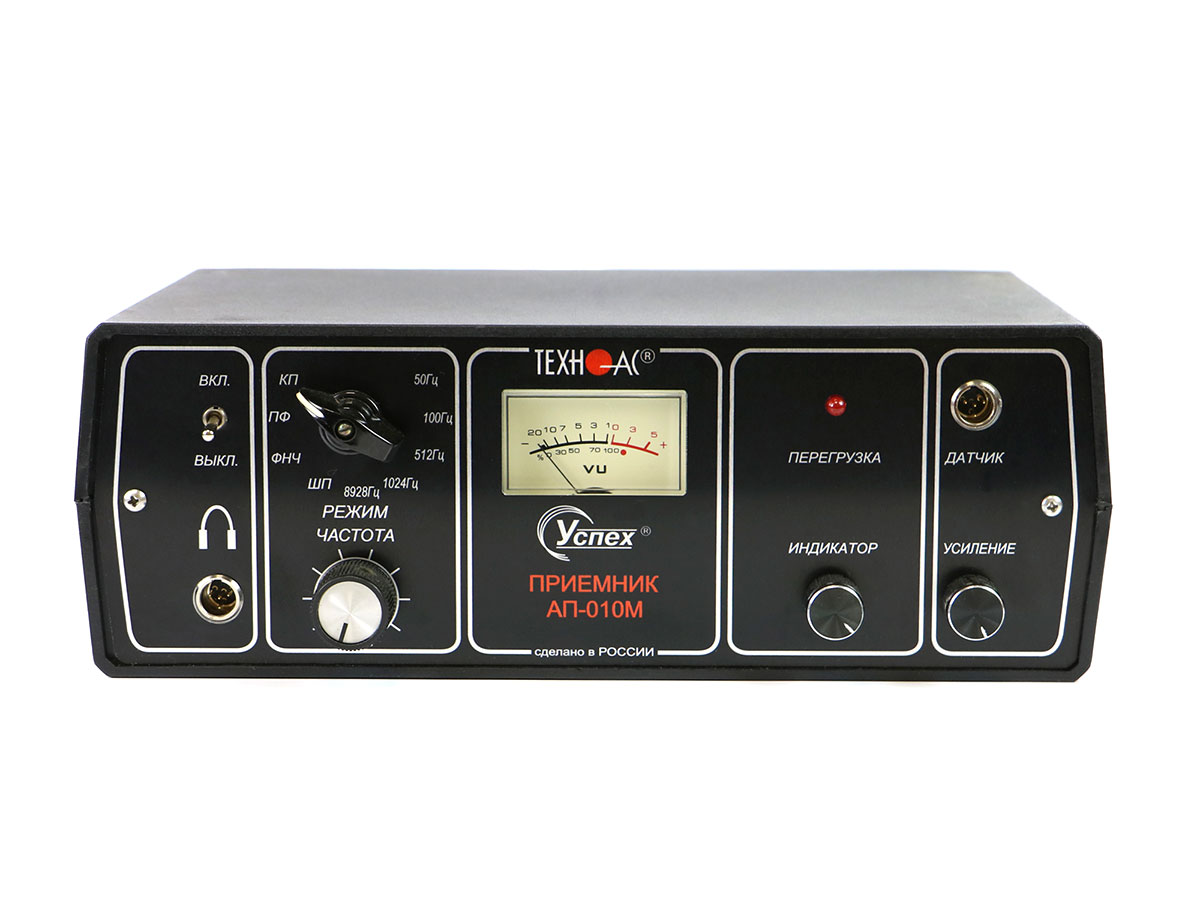

Приемник «АП-010М»
Девять режимов работы на 26 частотных диапазонах, Гц50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ35
Напряжение питания, В
Тип элементов питания
9+1-2,5
6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт100
Потребляемая мощность, не более, Вт0,9
Габаритные размеры прибора, не более, мм250х90х147
Масса, не более, кг1,5

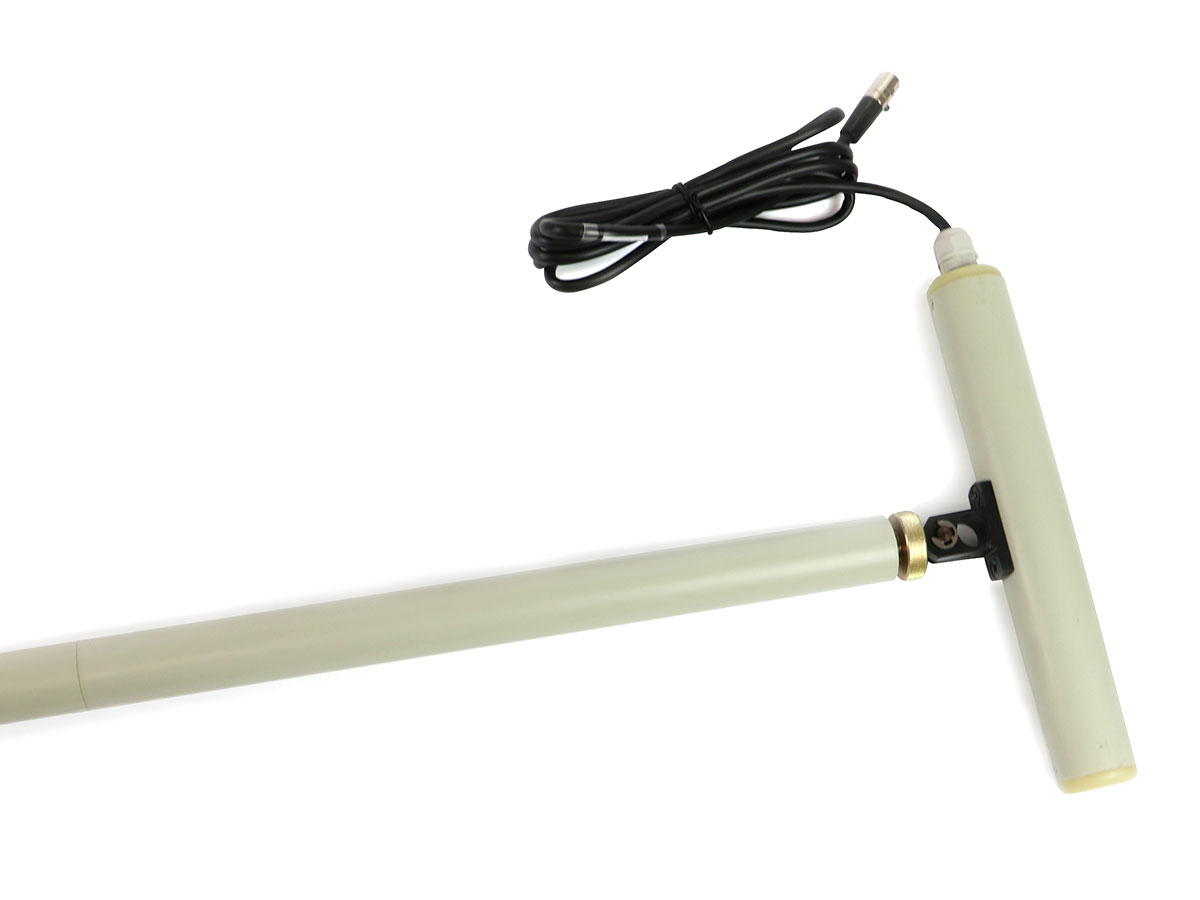

Электромагнитный датчик «ЭМД-247»
Тип преобразователяРезонансная ферритовая магнитная антенна
Частота резонанса, Гц50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питанияОт приемника
Коммутация резонансаПринудительная (управляется приемником)

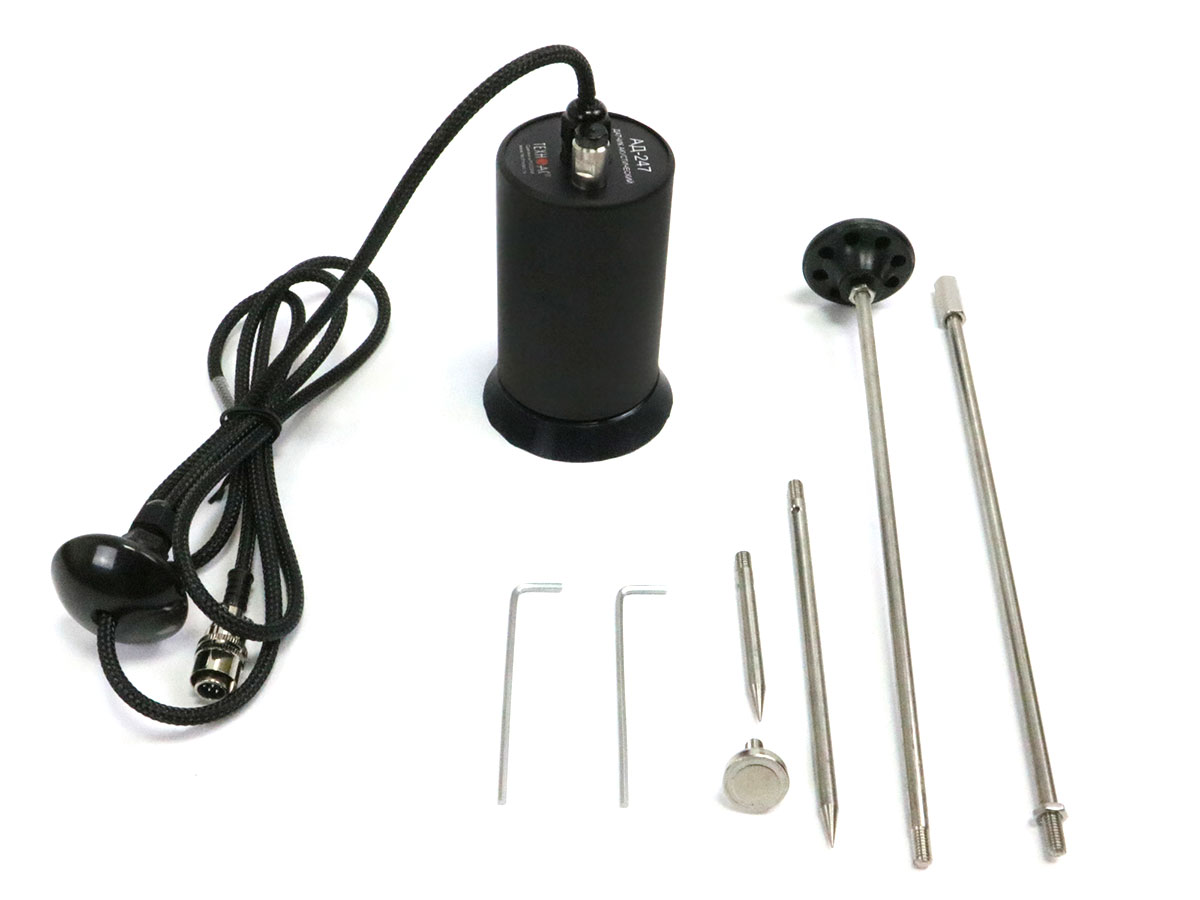

Датчик акустический «АД-227»
Чувствительность, V/g5
Габаритные размеры прибора, не более, мм105х75
Масса, не более, кг1,5



Индукционная антенна «ИЭМ-301.3»
Максимальная мощность, подводимая к «рамке», не более Вт10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом36
Тип корпусапластмассовый, герметичный
  • Приемник «АП-010М»
  • Генератор «АГ-120Т»
  • Электромагнитный датчик ЭМД-227М
  • Акустический датчик АД-220
  • Индукционная антенна «ИЭМ-301.2»
  • Головные телефоны
  • Источник питания для зарядки генератора “АГ-120Т” и кабели
  • Батарейки
  • Контакт магнитный
  • Штырь заземления
  • Кабель для подключения нагрузки
  • Кабель для подключения внешнего аккумулятора для генератора “АГ-120Т”
  • Чехлы
  • Сумка для приемника
  • Сумка для генератора
  • Сумка для антенны
  • Сумка для комплекта
  • Руководство по эксплуатации и паспорт.
  • Индукционные клещи «КИ-110»
  • Датчик контроля качества изоляции «ДКИ-100»
  • Датчик-определитель дефектов коммуникаций «ДОДК-100».
