Твердомер динамический МЕТ-Д1А
Загрузка...

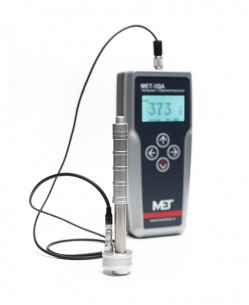

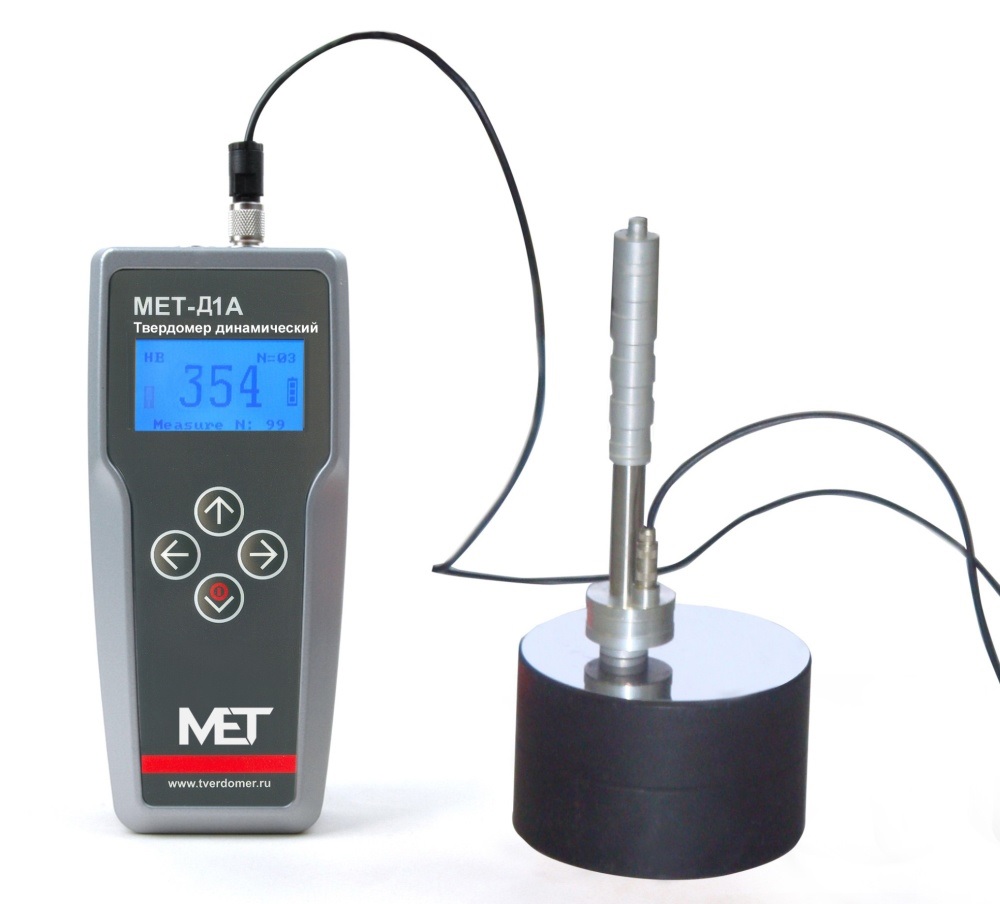

Твердомер динамический МЕТ-Д1А (в алюминиевом корпусе) представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.
Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-Д1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-Д1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.
Твердомер комплектуется динамическим датчиком Д. По заявке заказчика, твердомер может быть укомплектован также коротким датчиком ДК. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.
| Обозначение датчика | Наименование датчика |
|---|---|
| Д | Динамический |
| ДК | Динамический короткий |
Особенности
Реализует метод отскока (Лейба). Метод отскока очень прост, производителен и не требует специальных навыков. Он особенно подходит для измерений твёрдости на массивных изделиях, изделиях с крупнозернистой структурой, кованых и литых изделиях.
Возможности:
- измерение твёрдости металлов и сплавов по стандартизованным шкалам твёрдости Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
- наличие трех дополнительных шкал H1 (HL), H2, H3 для калибровки различных шкал твердости (например, Лейба (HL), Роквелла B, Супер-Роквелла, Бринелля (HBW) и т.д.) для контроля твердости изделий из стали и других металлов (например, чугуна, алюминия и т.д.);
- использование шкалы Rm (МПа) для определения предела прочности на разрыв (для сталей перлитного класса по ГОСТ 23761);
- возможность контроля твердости изделий, которые по габаритам недоступны для стационарных твердомеров;
- наличие архива и программного обеспечения для связи с компьютером.
Принцип действия
Для определения значения твердости методом отскока, размеры отпечатка не определяются оптически, как это принято в классических методах. Здесь измерение твердости основано на определении отношения скоростей бойка, находящегося внутри датчика, до и после удара. На конце бойка расположен твердосплавный шарик, непосредственно контактирующий с контролируемой поверхностью в момент удара. Внутри бойка находится постоянный магнит. Боёк, после нажатия спусковой кнопки, при помощи предварительно взведенной пружины, выбрасывается на измеряемую поверхность. При этом боёк перемещается внутри катушки индуктивности и своим магнитным полем наводит в ней ЭДС. Сигнал с выхода катушки индуктивности подается на вход электронного блока, где преобразуется в значение твёрдости выбранной шкалы и выводится на дисплей.
Измерение изделий массой менее 3-х кг или толщиной менее 12 мм возможно только при выполнении следующих условий:
- наличии чугунной или стальной опорной плиты массой не менее 3 кг;
- наличии смазки для притирки изделия к опорной плите;
- изделие должно быть ПЛОТНО притёрто к поверхности опорной плиты.
Пошаговая демонстрация работы твердомера в динамическом режиме:
Твердомер динамический МЕТ-Д1А (в алюминиевом корпусе) характеристики:
| Принцип измерений | Принцип отскока (Лейба) | |
|---|---|---|
| Типы датчиков | Д, ДК | |
| Диаметр твердосплавного шарика | не менее 2,5 мм | |
| Шероховатость поверхности образца | не более 3,2 Ra | |
| Радиус кривизны поверхности образца | не менее 10 мм | |
| Минимальный вес образца | не менее 3 кг | |
| Толщина образца | не менее 12 мм | |
| Срок службы датчика | Не менее 100000 измерений | |
| Электропитание | Сеть переменного тока, V/Hz | 100-240/50-60 |
| Аккумулятор | 1,2 V | |
| Потребляемая мощность | >3,0 VA | |
| Время зарядки аккумулятора | 8 часов | |
| Время работы аккумулятора | Без подсветки |
|
| С подсветкой |
|
|
| От сети переменного тока | неограниченно | |
| Рабочая температура | от -10° до +50°С | |
| Температура при транспортировке и хранении | от -35° до +60°С | |
| Условия эксплуатации | Относительная влажность 30 до 80% | |
| Общий размер | Электронный блок МЕТ-Д1 | 145х80х40 мм |
| Электронный блок МЕТ-Д1А | 180х80х42 мм | |
| Датчик Д (длина х диаметр) | 140х25 мм | |
| Датчик ДК (длина х диаметр) | 80х25 мм | |
| Масса твердомера (блок с датчиком) | Твердомер МЕТ-Д1 | 0,45 кг |
| Твердомер МЕТ-Д1А | 0,87 кг | |
| Обработка результатов измерений | Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом. | |
| Подсветка дисплея | Доступна | |
| Особенности дисплея | Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. | |
| Память (архив) | 99 показаний, которые сохраняются при выключении питания | |
| Внутреннее программное обеспечение «МЕТ-D» (или «МЕТ-DА») | Доступно. Позволяет работать с твердомером без связи с компьютером. | |
| Внешнее программное обеспечение «МЕТ» | Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты. | |
| Время одного измерения, с | 1,5 | |
Метрологические характеристики:
| Шкала твердости | Диапазон измерений | Пределы допускаемой абсолютной погрешности твердомера |
|---|---|---|
| Шкала «С» Роквелла | (20 — 70) HRC | ± 2 HRC |
| Шкала Бринелля | (75 — 450) HB | ± 12 НВ |
| Шкала Виккерса | (75 — 1000) HV | ± 15 HV |
| Шкала Шора | (23 — 102) HSD | ± 3HSD |
Твердомер динамический МЕТ-Д1А (в алюминиевом корпусе) комплект поставки:
| Электронный блок MET-Д1А в алюминиевом корпусе | 1 |
| Датчик динамический Д, ДК | 1 |
| Толкатель для датчика ДК | 1 |
| Кабель для соединения датчика динамического с электронным блоком | 1 |
| Кабель USB для подключения к компьютеру и зарядному устройству | 1 |
| Зарядное устройство | 1 |
| Аккумуляторная батарея типоразмера АА | 4 |
| Эталонные меры твердости для калибровки (по заказу) | 2 |
| Ключ для винтов батарейного отсека | 1 |
| CD-диск с внешним программным обеспечением «МЕТ» и руководством по эксплуатации МЕТ.39601863.009 РЭ | 1 |
| Методика поверки МЕТ-ТП.01 МП | 1 |
| Свидетельство о поверке | 1 |
| Паспорт | 1 |
| Универсальный чехол для фиксации электронного блока на предплечье, шее и ремне | 1 |
| Упаковочная сумка | 1 |
Твердомер динамический МЕТ-Д1А (в алюминиевом корпусе) принадлежности:
- эталонные меры твердости по шкалам Бринелля, Виккерса, Шора, Роквелла «С», Роквелла «B», Роквелла «N» и др. для проверки показаний твердомера и его калибровки;
- штатив к датчику ультразвуковому для обеспечения плавного нагружения датчика и идеальной перпендикулярности к измеряемой поверхности;
- шлифовальная машинка на аккумуляторах для подготовки зоны измерения на поверхности изделия, уменьшения шероховатости, удаления окалины, ржавчины, наклепа и обработки сварных швов;
- сменные насадки к датчику ультразвуковому для проведения достоверных измерений на сферических и цилиндрических поверхностях;
- втулка к датчику ультразвуковому для измерения в труднодоступных местах.
