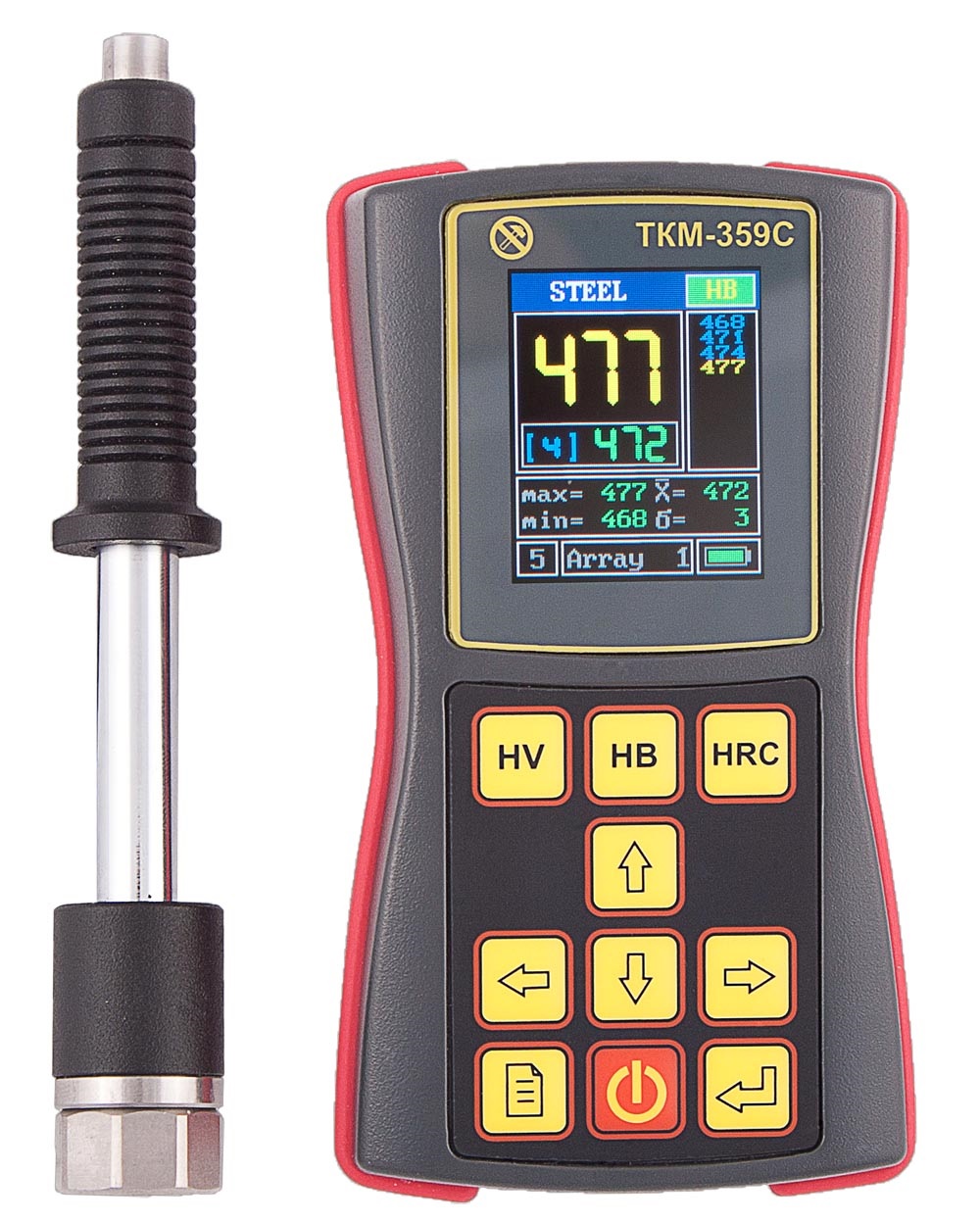

Главная Товары Твердомеры Твердомеры динамические Твердомер динамический ТКМ-359С «Базовый»

Ультрасовременный высокоточный твердомер ТКМ-359С — представитель нового поколения измерительных приборов НК.

Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.

Прибор предназначен для оперативного измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности

Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплуатационных условиях.

Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.

Твердомер ТКМ-359С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HL, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

Твердомер оснащен дополнительными шкалами для контроля твердости различных типов металлов и сплавов без введения дополнительных характеристик (калибровок).

Уникальная система статистической обработки позволяет проводить анализ результатов измерений непосредственно на дисплее твердомера.

Динамический твердомер ТКМ-359 (модификации ТКМ-359С, ТКМ-359М) прошел метрологическую аттестацию.

  • Внесен в Государственный Реестр средств измерений Российской Федерации (номер в реестре № 48898-12)
  • Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реестре № РБ 03 03 3797 12)
  • Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реестре № KZ.02.03.05068-2013/48898-12)

Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды.

В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу «включай и измеряй».

В основу принципа действия прибора заложен динамический метод определения твердости.

Особенности:

  • Ударопрочный прорезиненный корпус электронного блока — обеспечивает защиту от пыли, влаги и механических воздействий.
  • Яркий цветной графический OLED дисплей — снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
  • Интеллектуальный режим усреднения показаний — возможность автоматического отброса результатов некорректно проведенных замеров.
  • Уникальная система статистической обработки — обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
  • Гибкая организация памяти — для записи результатов измерений и последующего анализа.
  • Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости — в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
  • Оперативное программирование дополнительных калибровок к шкалам твердомера — с использованием не более чем двух контрольных образцов.
  • Программирование дополнительных шкал — с использованием от 2-х до 10-ти контрольных образцов.
  • Сигнализация выхода результата измерения за установленные пределы.
  • Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу «ВКЛЮЧАЙ И РАБОТАЙ».

Преимущества:

  • Контроль основных типов металлов и сплавов без введения дополнительных калибровок (конструкционные и инструментальные стали, чугуны, алюминиевые сплавы, латуни, бронзы).
  • Испытательный индентер, обеспечивающий ресурс работы датчика до 450 000 измерений (даже при контроле изделий высокой твердости).
  • Отсутствие влияния пространственного положения датчика на результат измерения.
  • Возможность оснащения дополнительными сменными датчиками (в т. ч. запасными) и позиционирующими насадками.
  • Работа по грубой поверхности.
  • Контроль в труднодоступных местах, при различной ориентации датчика.

Система статистической обработки твердомера

Вычисления выполняемые в ходе измерений (определяются пользователем):

  • Усреднение с автоматическим отбросом некорректно выполненных замеров.
  • Показ всех замеров в серии.
  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
  • Сигнализация о результатах выходящих за установленный диапазон.

Обработка выполняемая в с группами результатов в памяти прибора:

  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
  • Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.

Построение графиков:

  • Относительно среднего значения.
  • Относительно значения задаваемого пользователем.
  • Относительно диапазона задаваемого пользователем.

Твердомер динамический ТКМ-359С характеристики:

Диапазон измерений (стандартное исполнение)
Твердомер по Роквеллу: 20 — 70 HRC
Твердомер по Бринеллю: 90- 460 HB
Твердомер по Виккерсу: 230 — 940 HV
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу: 2 HRC
по Бринеллю:
в диапазоне 90 — 180 HB 10 HB
в диапазоне 180 — 250 HB 15 HB
в диапазоне 180 — 250 HB 20 HB
по Виккерсу:
в диапазоне 240 — 500 HV 15 HV
в диапазоне 500 — 800 HV 20 HV
в диапазоне 800 — 940 HV 20 HV
Диаметр площадки для установки датчика:
на плоскости 1 мм
в пазу (глухом отверстии) 5 мм
Число замеров для вычисления среднего значения: 1 — 99
Количество алгоритмов отброса результатов неорректно совершенных замеров 3
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем): результаты статистической обработки
Емкость памяти результатов измерений: 12 400
Число дополнительных индивидуальных калибровок: 50 (по 5 для каждой шкалы прибора)
Число шкал программируемых пользователем: 3
Сигнализация выхода за допустимый дапазон: настраиваемая пользователем
Цветовая палитра дисплея: настраиваемая пользователем
Подсветка дисплея: настраиваемая пользователем
Время автоматического выключения прибора: настраиваемое пользователем
Размеры электронного блока твердомера: 125 х 70 х 40
Питание: аккумуляторное (возможно использование батареек)
Масса твердомера: 0,4 кг
Диапазон рабочих температур: -15 … +40 °С
Гарантийный срок обслуживания: 30 месяцев

Требования к контролируемому изделию:

Изделия массой более 5 килограмм и толщиной более 6 мм. не требуют дополнительных мероприятий.
Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм. не требуют дополнительных мероприятий.
Остальные изделия необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (например смазка «ЦИАТИМ»)
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) для датчика типа «D» — 3,2 Ra
для датчика типа «G» — 7,2 Ra
для датчика типа «E» — 1,6 Ra

Твердомер динамический ТКМ-359С комплект поставки:

Электронный блок твердомера 1 шт.
Датчик типа «D» (штатный датчик) 1 шт.
Аккумулятор (комплект, заранее установлен в прибор) 1 шт.
Зарядное устройство 1 шт.
Руководство по эксплуатации (совмещено с паспортом) 1 шт.
Свидетельство о поверке (или отметка в паспорте) 1 шт.
Кабель USB для подключения к ПК 1 шт.
Программное обеспечение для ПК 1 шт.
Чехол для закрепления твердомера на груди оператора 1 шт.
Манжета для закрепления твердомера на руке оператора 1 шт.
Сумка для переноски и хранения 1 шт.

Твердомер динамический ТКМ-359С принадлежности:

Датчик тип «D» Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип «G» Датчик с повышенной энергией удара — для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.
Датчик тип «E» (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459) Датчик с алмазным индентером и уменьшенной энергией удара — для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
Специализированная насадка Z-359 для облегчения позиционирования датчика D на цилиндрических поверхностях (диаметром от 18 мм.).
Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка Для подготовки зоны контроля на поверхности изделий.
