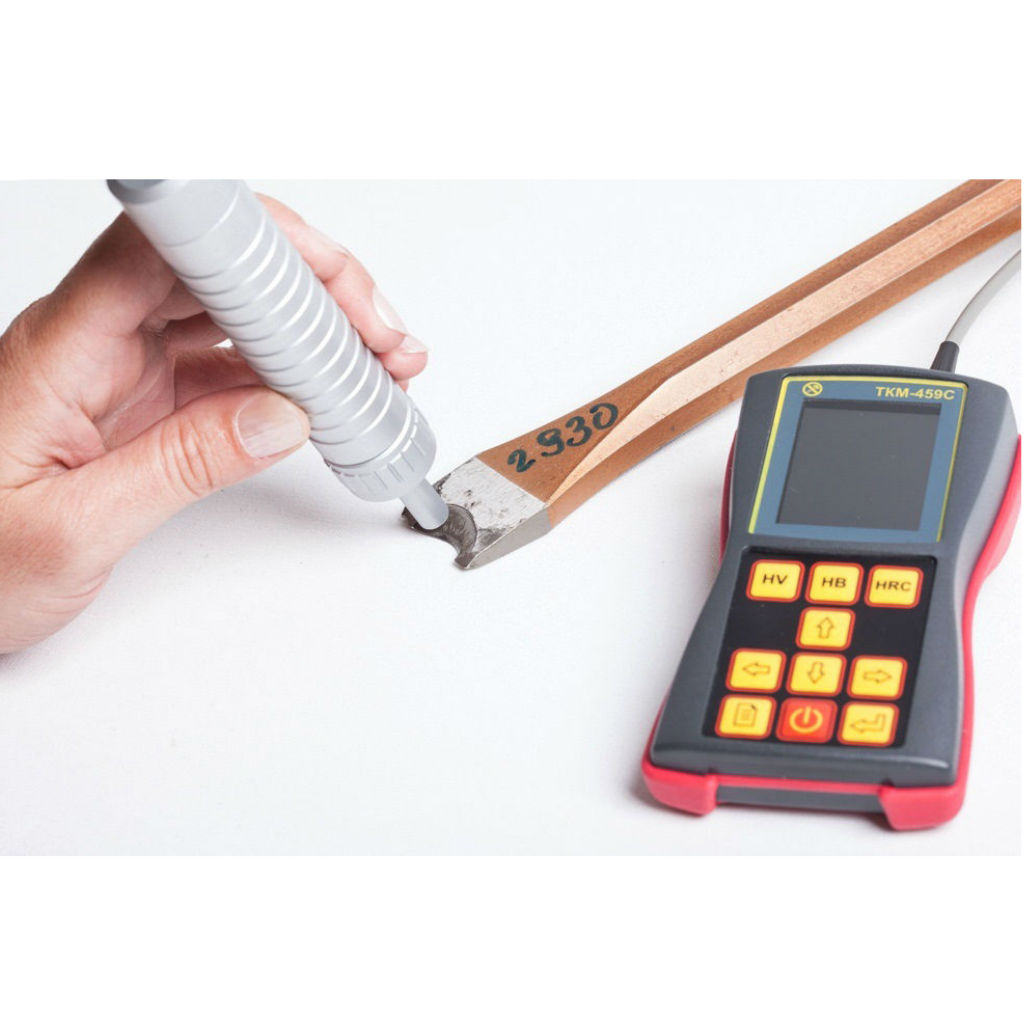

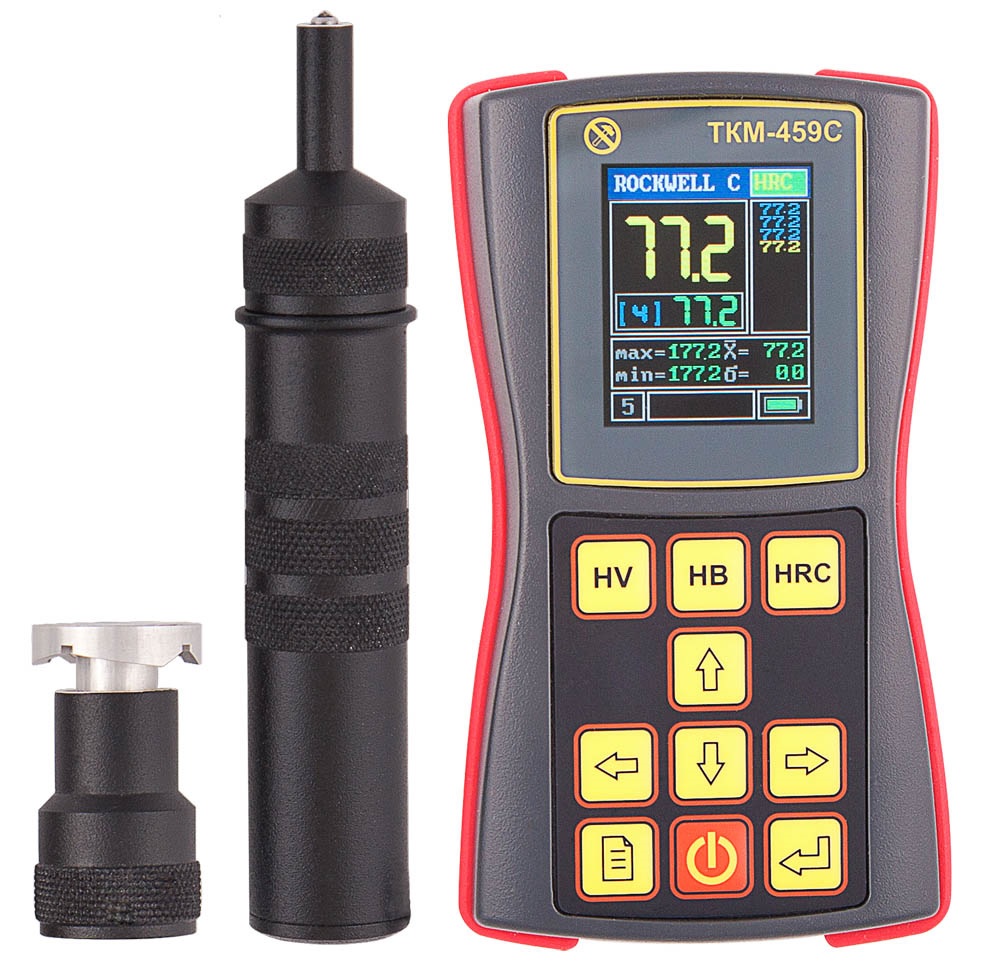

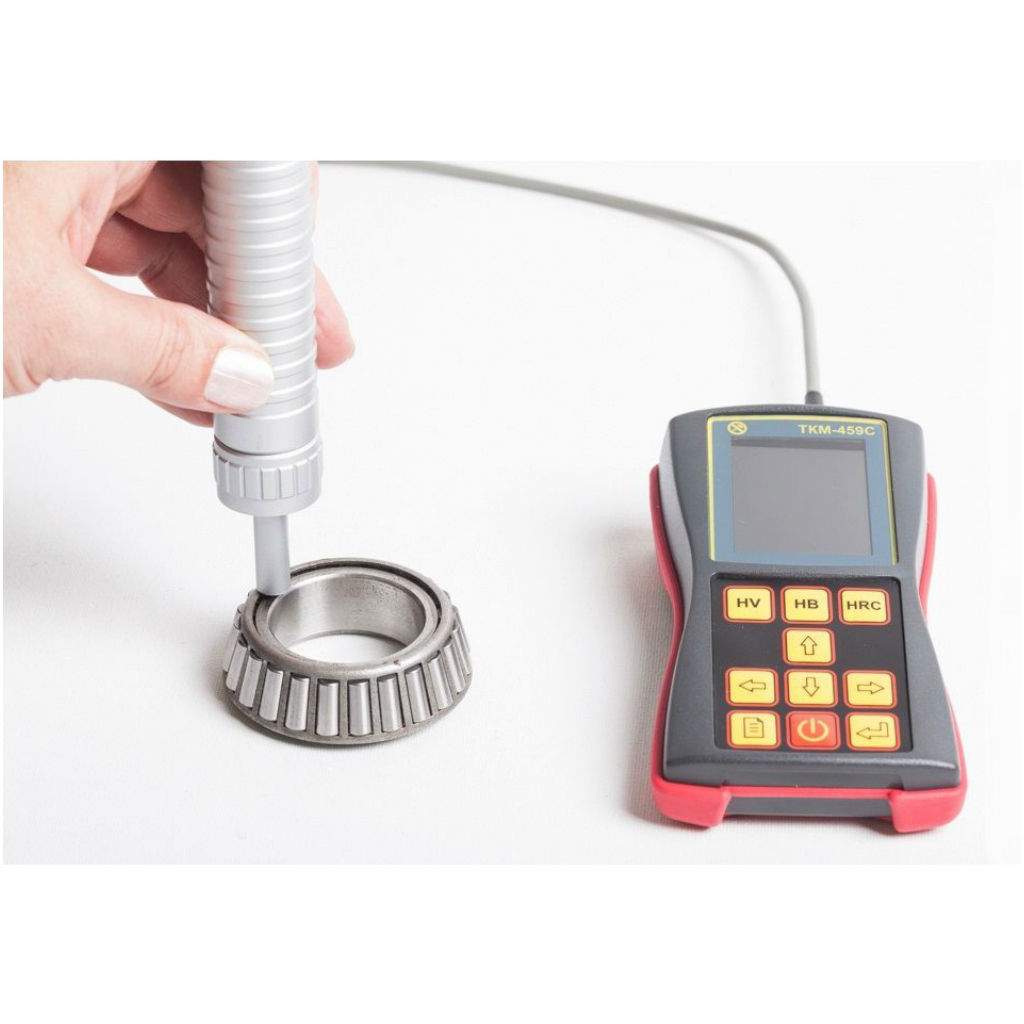

Ультрасовременный высокоточный портативный твердомер ТКМ-459С — представитель нового поколения измерительных приборов НК.

Твердомер ориентирован для использования предприятиями уделяющими особое внимание мероприятиям по контролю.

Прибор предназначен для оперативного измерения твердости металлов и металлических изделий в т. ч. поверхностноупрочненных слоев (цементация, азотирование, закалка ТВЧ и др.), гальванических покрытий (хром), наплавок, оценки механической прочности.

Твердомер выполнен в ударопрочном, пыле-влагозащищенном корпусе позволяющем применять его в самых тяжелых эксплуатационных условиях.

Твердомер оснащен цветным графическим OLED-дисплеем обеспечивающим удобство считывания показаний в условиях недостаточного освещения и при отрицательных температурах.

Твердомер ТКМ-459С реализует измерения в основных, стандартизованных в России шкалах твердости HB, HRC, HV. Так же контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.

Уникальная система статистической обработки позволяет проводить анализ результатов измерений непосредственно на дисплее твердомера.

Ультразвуковой твердомер ТКМ-459 (модификации ТКМ-459С, ТКМ-459М) прошел метрологическую аттестацию.

  • Внесен в Государственный Реестр средств измерений Роcсийской Федерации (номер в реестре № 48907-12)
  • Внесен в Государственный реестр средств измерений Республики Беларусь (номер в реестре № РБ 03 03 3798 12)
  • Зарегистрирован в Государственной системе обеспечения единства измерений Республики Казахстан (номер в реесте № KZ.02.03.05067-201348907-12)

Допущен к применению в России, Украине, Беларуси и Казахстане. Имеет награды.

В твердомере реализован интерактивный, интуитивно-понятный интерфейс, с гибкой системой настроек, организованный по принципу «включай и измеряй».

Твердомер предназначен для применения в полевых, производственных и лабораторных условиях. В основу принципа действия прибора заложен UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

Особенности:

  • Ударопрочный прорезиненный корпус электронного блока — обеспечивает защиту от пыли, влаги и механических воздействий.
  • Яркий цветной графический OLED дисплей — снижает нагрузку на глаза оператора и сохраняет эксплуатационные характеристики твердомера при отрицательных температурах.
  • Интеллектуальный режим усреднения показаний — возможность автоматического отброса результатов некорректно проведенных замеров.
  • Уникальная система статистической обработки — обеспечивает разносторонний анализ результатов измерений, вплоть до построения графиков на дисплее твердомера.
  • Гибкая организация памяти — для записи результатов измерений и последующего анализа.
  • Возможность оперативной калибровки шкал твердомера по одной или двум мерам твердости — в случае ухудшения метрологических характеристик после нескольких лет эксплуатации.
  • Оперативное программирование дополнительных калибровок к шкалам твердомера — с использованием не более чем двух контрольных образцов.
  • Программирование дополнительных шкал — с использованием от 2-х до 10-ти контрольных образцов.
  • Сигнализация выхода результата измерения за установленные пределы.
  • Интуитивно понятный графический интерфейс соответствующий мировым стандартам вычислительной техники, организованный по принципу «ВКЛЮЧАЙ И РАБОТАЙ».

Преимущества:

  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
  • Сверхмалая минимальная площадь зоны контроля.
  • Малая чувствительность к отклонению датчика от нормали к контролируемой поверхности на показания твердомера.
  • Отсутствие влияния пространственного положения датчика на результат измерения.
  • Контроль в пазах и глухих отверстиях (от 5 мм) не обеспечиваемый другими приборами.
  • Обеспечения контроля изделий сложного профиля и тонкостенных изделий.
  • Отсутствие заметного глазом отпечатка на «зеркальных» поверхностях.
  • Малое влияние толщины и массы изделия на результаты измерения.
  • Малая чувствительность к кривизне поверхности изделия.
  • Оснащение дополнительными сменными датчиками, различной конструкции и нагрузки, позиционирующими насадками, штативом.

Работа с твердомером

Работа с твердомером может производиться в трех режимах:

  • Измерения по основным шкалам — используется для подавляющего большинства случаев применения прибора.
  • Измерения с использованием дополнительных калибровок к основным шкалам — используется при контроле твердости высоколегированных сталей, специализированных чугунов и цветных металлов.
  • Измерения по дополнительным шкалам определенным пользователем или добавленным производителем по его требованию — используется для решения специальных задач.

Система статистической обработки твердомера

Вычисления выполняемые в ходе измерений (определяются пользователем):

  • Усреднение с автоматическим отбросом некорректно выполненных замеров.
  • Показ всех замеров в серии.
  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в серии замеров.
  • Сигнализация о результатах выходящих за установленный диапазон.

Обработка выполняемая в с группами результатов в памяти прибора:

  • Вычисление среднего значения, среднеквадратичного отклонения, максимального и минимального значения в группе.
  • Вычисление среднего отклонения от значения задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
  • Количество результатов выходящих за диапазон, задаваемый пользователем (за верхнюю/нижнюю границу), максимальное отклонение от верхней/нижней границы.

Построение графиков:

  • Относительно среднего значения.
  • Относительно значения задаваемого пользователем.
  • Относительно диапазона задаваемого пользователем.





Твердомер ультразвуковой ТКМ-459С характеристики:

Диапазон измерений (стандартное исполнение)
по Роквеллу: 20 — 70 HRC
по Бринеллю: 90- 460 HB
по Виккерсу: 230 — 940 HV
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу: 2 HRC
по Бринеллю:
в диапазоне 90 — 180 HB 10 HB
в диапазоне 180 — 250 HB 15 HB
в диапазоне 180 — 250 HB 20 HB
по Виккерсу:
в диапазоне 240 — 500 HV 15 HV
в диапазоне 500 — 800 HV 20 HV
в диапазоне 800 — 940 HV 20 HV
Диаметр площадки для установки датчика:
на плоскости 1 мм
в пазу (глухом отверстии) 5 мм
Число замеров для вычисления среднего значения: 1 — 99
Количество алгоритмов отброса результатов некорректно совершенных замеров 3
Информация дополнительно выводимая на дисплей в процессе измерения (определяется пользователем): результаты статистической обработки
Емкость памяти результатов измерений: 12 400
Число дополнительных индивидуальных калибровок: 50 (по 5 для каждой шкалы прибора)
Число шкал программируемых пользователем: 3
Сигнализация выхода за допустимый диапазон: настраиваемая пользователем
Цветовая палитра дисплея: настраиваемая пользователем
Подсветка дисплея: настраиваемая пользователем
Время автоматического выключения прибора: настраиваемое пользователем
Размеры электронного блока твердомера: 125 х 70 х 40
Питание: аккумуляторное (возможно использование батареек)
Масса твердомера: 0,4 кг
Диапазон рабочих температур: -15 … +40 °С
Гарантийный срок обслуживания: 30 месяцев

Требования к контролируемому изделию:

Изделия массой более 1 килограмма, толщиной более 2 мм не требуют дополнительных мероприятий
Изделия массой менее 1 килограмма необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты (напр. смазка «ЦИАТИМ»)
Изделия толщиной менее 2 мм необходимо зафиксировать («притереть») на опорной плите с помощью фиксирующей пасты (напр. смазка «ЦИАТИМ»)
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений) 1,6 Ra

Твердомер ультразвуковой ТКМ-459С комплект поставки:

Электронный блок твердомера 1 шт.

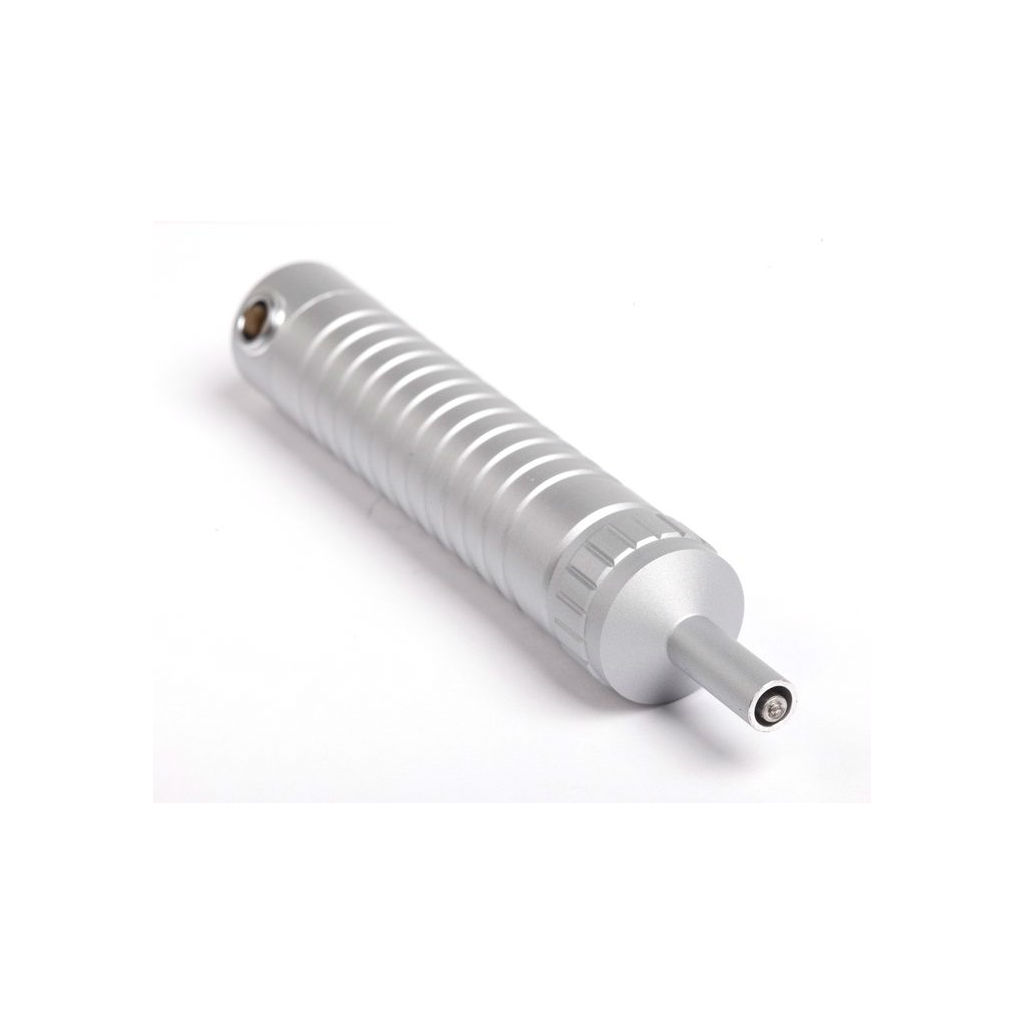

Датчик типа «А» (штатный датчик, нагрузка — 50Н) 1 шт.
Аккумулятор (комплект, заранее установлен в прибор) 1 шт.
Зарядное устройство 1 шт.
Руководство по эксплуатации (совмещено с паспортом) 1 шт.
Свидетельство о поверке (или отметка в паспорте) 1 шт.
Кабель USB для подключения к ПК 1 шт.
Программное обеспечение для ПК 1 шт.
Чехол для закрепления твердомера на груди оператора 1 шт.
Манжета для закрепления твердомера на руке оператора 1 шт.

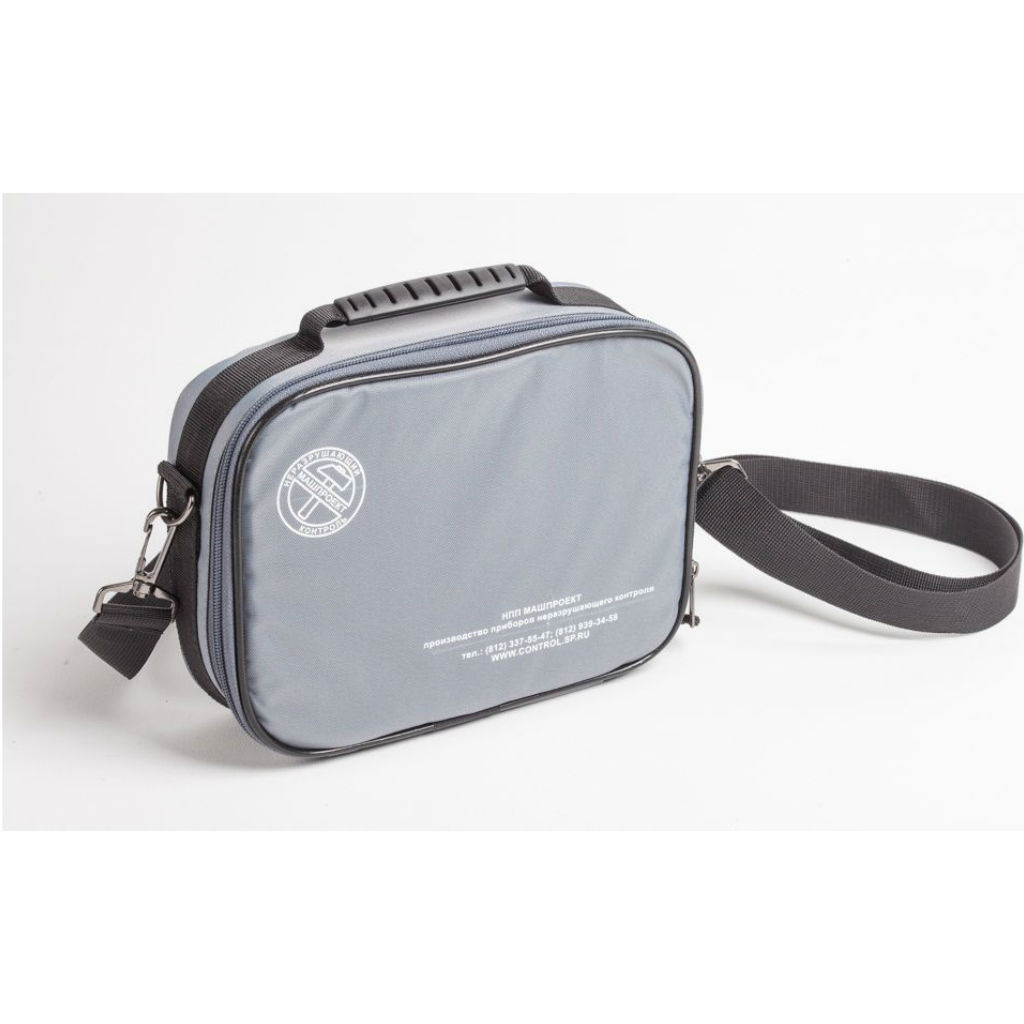

Сумка для переноски и хранения 1 шт.

Твердомер ультразвуковой ТКМ-459С принадлежности:

Датчик тип «А» (нагрузка 50Н) Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип «Н» (нагрузка 10Н) Датчик с уменьшеной нагрузкой — для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий.
Датчик тип «С» (нагрузка 100Н) Датчик с увеличенной нагрузкой, для контроля изделий с плохо подготовленной поверхностью.
Датчик тип «К» (нагрузка 50Н, высота 70мм) Датчик с уменьшеными габаритами, для контроля внутри труб, труднодоступных местах.
Специализированная насадка U-459 Для облегчения позиционирования датчиков А, Н, Сна сложных поверхностях.
Штатив для датчика твердомера Для облегчения контроля малогабаритных изделий.
Эталонные меры твердости (по ГОСТ 9031-75) Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка Для подготовки зоны контроля на поверхности изделий.
