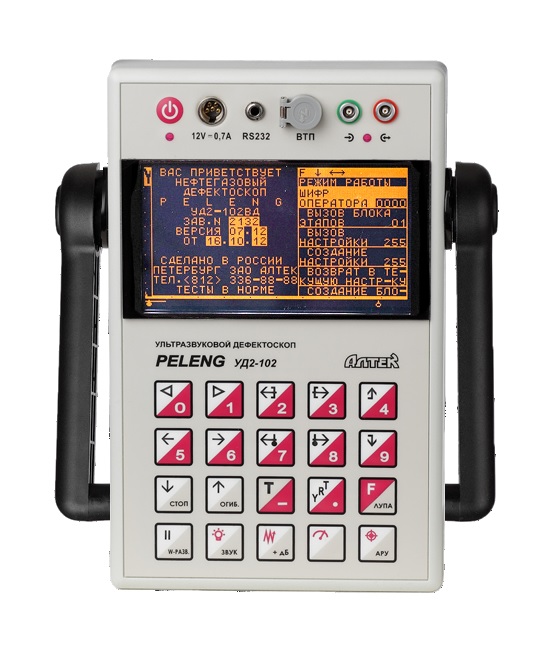

УД2-102ВД — комбинированный (ультразвуковой и вихретоковый) дефектоскоп, позволяющий выявлять внутренние дефекты в изделиях из металлов, сплавов и неметаллов широкой номенклатуры (в том числе — контроль сплошности сварных соединений).

Дефектоскоп УД2-102ВД способен работать в труднодоступных местах, на высоте и в опасных условиях, обеспечивает до 100 предварительных настроек, помогающих облегчить работу оператора и повысить производительность, предоставляется возможность документировать результаты контроля.

Представление информации на экране:

  • А-развертка
    (в том числе режимы «СТОП-КАДР», «ЛУПА», «ОГИБАЮЩАЯ»)
  • W-развертка
    (изображение хода распространения лучей с указанием мест расположения дефектов)
  • В-развертка
    (визуализация контролируемого сечения)

Простой интерфейс:

  • ввод требуемых значений параметров как с использованием кнопок «БОЛЬШЕ”/”МЕНЬШЕ», так и непосредственно в цифровом виде
  • вызов основных режимов «горячими кнопками» и постоянная индикация их состояния
  • индикация требуемого и фактического значений чувствительности
  • постоянное отображение основных параметров контроля (частота, угол ввода, схема включения преобразователя), а также для специализированных версий — номера типового варианта и его параметров (номер инструкции, описание объекта контроля и т.д.)
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов

Автоматическая сигнализация дефектов:

  • наличие двух стробов, позволяющих реализовать контроль практически любых изделий различными методами. Независимое управление началом и концом строба, а также  возможность смещения строба
  • звуковая (встроенная) и световая сигнализации дефекта. Возможность удлинения срабатывания сигнализации (для исключения пропуска дефектов малых размеров)

Автоматические режимы:

  • оптимизация длительности развертки
  • установка требуемых значений скоростей УЗК (для продольных и поперечных волн) в зависимости от материала и угла ввода
  • корректировка частоты следования зондирующих импульсов
  • настройка нуля глубиномера и чувствительности по опорному сигналу (через режим «СТОП-КАДР» или «ОГИБАЮЩАЯ»)
  • настройка на заданную эквивалентную площадь (эквивалентный диаметр) и определение эквивалентных размеров дефектов с помощью встроенной АРД-диаграммы»

Выравнивание чувствительности:

  • временная регулировка чувствительности (ВРЧ), задаваемая вручную
  • возможность автоматического выравнивания чувствительности  в зоне контроля(за счет ВРЧ или криволинейного порога) с помощью встроенной АРД-диаграммы
  • наличие автоматической регулировки усиления (АРУ), позволяющей оперативно учитывать изменения затухания ультразвука и качество акустического контакта по опорному сигналу

Измерение характеристик выявленных дефектов:

  • постоянная индикация координат, коэффициента выявляемости и эквивалентной площади дефекта, а также амплитуды отраженного сигнала с использованием «автоматической» метки, отслеживающей вершину максимального сигнала в стробе
  • измерение параметров для любых сигналов с использованием «ручной» метки (как для текущей А-разверти, так и для режима «СТОП-КАДР», В-развертки и вызванных из памяти А- или В-разверток) с автоматическим поиском максимума отраженного сигнала

Энергонезависимая память:

  • документирование результатов контроля в виде протоколов с кадром А- или В-развертки, а также  отчетов о проведении контроля
  • сохранение настроек. Кодовая защита настроек от несанкционированного удаления или изменения  параметров
  • возможность создания и сохранения блоков настроек (для удобства реализации многоэтапного контроля)
  • возможность подключения дефектоскопа к ПЭВМ и сохранения  результатов контроля в Базе данных

Ультразвуковой и вихретоковый дефектоскоп УД2-102ВД характеристики:

 Методы ультразвукового контроля, реализуемые дефек­то­ско­помэхо
зеркальный
зеркально-теневой (ЗТМ)
 Методы вихретокового контроля, реализуемые дефек­то­ско­помфазовый
амплитудный
 Режимы вихретокового контролядинамический
статический
 Количество ультразвуковых каналов1
 Количество вихретоковых каналов1
 Основной индикатор дефектоскопаэкран ЭЛД
 Дополнительные индикаторы дефектоскопавстроенный звуковой индикатор
светодиод на панели дефектоскопа
светодиод на вихретоковом преобразователе
 Номинальное значение частоты УЗК, МГц
          версия приемочный контроль1,25;  1,8;  2,5;  5,0
          вагонная, локомотивная версии и версия метрополитен0,4;  1,25;  2,5;  5,0
          рельсовая версия2,5
 Амплитуда электрических колебаний при возбуждении УЗК, В
          высокой амплитуды120
          низкой амплитуды4,5
 Частота следования зондирующих импульсов УЗК, Гц25 … 5000
 Типы разверток
          в режиме ультразвукового контроляА‑развертка
W-развертка
В-развертка
          в режиме вихретокового контролябегущая развертка
 Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ0 … 80
 Диапазон регулировки усиления вихретокового канала, отн.ед.0 … 63
 Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии «Приемочный контроль»), мм0,01
 Глубина (амплитуда) ВРЧ, дБне более 60
 Частота вихретокового контроля, кГц10 … 100
 Амплитуда сигнала задающего генератора вихретокового канала, В0,8;  1,5;  3,4;  8,3
 Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0, мм1 … 8850
 Длительность А-развертки, мкс
         минимальная6
         максимальная3048
 Диапазон измерения глубины трещин в режиме вихретокового контроля, мм0,1 … 9,9
 Диапазон измерения толщины (для изделий из стали), мм3 … 5000
 Диапазон рабочих температур окружающего воздуха, С-20 … +50
 Масса, кг, не более:1,2
 Габаритные размеры, мм, не более:140x220x42

Ультразвуковой и вихретоковый дефектоскоп УД2-102ВД комплект поставки:

Комплект поставки УД2-102ВД (локомотивная версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и локомотивной версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–18°, П121–2,5–40°–091, П121–2,5–50°–091, П121–0,4–90-002
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (версия для метрополитена)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и и версией программного обеспечения «метрополитен»
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–18°, П111–5–К6
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (версия приемочный контроль)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П121–2,5–40°-091, П121–2,5–50°–091, П121–2,5–50°–091, П111–5–К6
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (нефтегазовая версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П121–2,5–50°. П121–2,5–65°, П121–5–50°, П121–5–65°, П112–5–12/2
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00),для подключения раздельно-совмещенных ПЭП (разъем LEMO-00) переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (версия для путевых машин)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «путевые машины»
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–18°, П121–2,5–40°–091, П121–2,5–50°–091, П121–0,4–90-002
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (рельсовая версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и нефтегазовой версией программного обеспечения
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П121–2,5–45°, П121–2,5–45°, П121–2,5–70°, П121–2,5–50°–091, П112–2,5–12/2
  • Кабели: для подключения раздельно-совмещенных ПЭП (разъем LEMO-00), для подключения совмещенных ПЭП (разъем LEMO-00) и переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)

Комплект поставки УД2-102ВД (вагонная версия)

  • Электронный блок с электролюминесцентным дисплеем (от -20°С до + 50°С) и версией программного обеспечения «приемочный контроль»
  • Пьезоэлектрические преобразователи (ПЭП) : П111–2,5–К12, П111–2,5–С12, П111–5–К6, П121–2,5–50°–091, П121–2,5–40°–091, П121–2,5–20°, П112–2,5–12/2, П121–1,25–90-091, П121–0,4–90-002
  • Кабели: для подключения совмещенных ПЭП (разъем LEMO-00),для подключения раздельно-совмещенных ПЭП (разъем LEMO-00), переходники для подключения ПЭП с разъемом СР-50
  • Зарядное устройство – сетевой адаптер
  • Программное обеспечение для ПЭВМ и база данных
  • Кабель для подключения прибора к ПЭВМ
  • Чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей
  • Сумка для переноски дефектоскопа
  • Дополнительная аккумуляторная батарея
  • Эксплуатационная документация (Руководство по эксплуатации, Методика поверки, Формуляр)
  • Стандартный образец для вихретока
  • Вихретоковый преобразователь (Алтек ПН-7,5-АК-003 или Алтек ПН-15-АК-004)
