Устройство намагничивающее УН-К

Устройство намагничивающее УН-К предназначено для проведения магнитопорошкового контроля сплошности изделий из ферромагнитных материалов. Конструкция устройства позволяет выявить и установить местоположение дефектов на изделиях любой формы сложности, отдельных деталях и узлах.

Область применения УН-К:

  • сварные соединения;
  • строительные металлоконструкции;
  • подъемные механизмы;
  • котельные установки;
  • детали железнодорожного транспорта;
  • объекты трубопроводного транспорта.

УН-К определяет такие поверхностные и подповерхностные дефекты, как трещины, волосовины, непровары сварных соединений, флокены, надрывы и пр. согласно ГОСТу 21105-87.

Устройство УН-К является переносным и энергонезависимым. Это делает его незаменимым в случае проведения диагностики слошности изделия в полевых условиях, либо в ситуации когда подвод электрической энергии технически невозможен или запрещен правилами безопасности.

Конструктивно устройство УН-К представляет собой два постоянных магнита, каждый из которых размещается в специльном блоке из немагнитного материала. Блоки соединены друг с другом при помощи гибкого магнитопровода. Контроль сплошности осуществляется посредством намагничивания изделия или отдельных его деталей путем приложения устройства УН-К. Устройство намагничивающее в совокупности с контролируемым изделием образуют замкнутую систему магнитного поля. На участке изделия, свободном от дефектов, магнитный поток стабильный и неизменный. В месте изменения магнитного поля частицы предварительно нанесенного магнитного порошка (суспензии) скапливаются и образовывают рисунок искомого дефекта.

Технические характеристики:

1. Сила отрыва намагничивающих блоков, не менее 15 кг (150Н)
2. Напряженность магнитного поля в центре магнитного зазора между рабочими полюсами Нз:
межполюсное расстояние 95 мм 36,6 кА/м
межполюсное расстояние 75 мм 57,3 кА/м
межполюсное расстояние 55 мм 108,3 кА/м
3. Индукция в центре магнитного зазора между рабочими полюсами Вз:
межполюсное расстояние 95 мм 46,00 мТл
межполюсное расстояние 75 мм 72,00 мТл
межполюсное расстояние 55 мм 136,00 мТл
4. Зона выявляемости дефектов:
межполюсное расстояние 95 мм 65х65 мм
межполюсное расстояние 75 мм 50х60 мм
межполюсное расстояние 55 мм 35х55 мм
5. Расстояние на контролируемой поверхности между полюсными наконечниками, соединенными тросовой перемычкой 55…95 мм
6. Габаритные размеры:
намагничивающего блока D=54 мм, H=150 мм
длина тросовой перемычки 500 мм
сумки-контейнера 400х300х80 мм
7. Масса намагничивающих блоков 0,6 кг
8. Масса полного комплекта дефектоскопа 2,5 кг

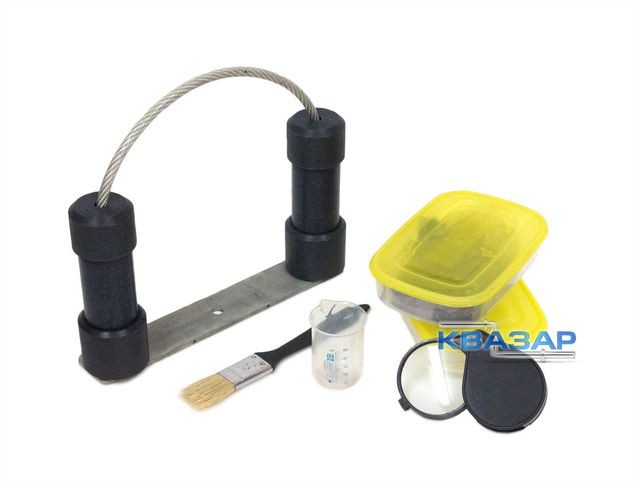

Комплект поставки устройства намагничивающего УН-К:

  • намагничивающие блоки — 2шт.;
  • образец ДИФ-К — 1шт.;
  • дефектограмма — 1шт.;
  • мерка для порошка — 1шт.;
  • ёмкость для порошка и суспензии — 2шт.;
  • порошок магнитный — 0,2 кг;
  • лупа — 1шт.;
  • кисть — 1шт.;
  • сумка–контейнер — 1шт.;
  • паспорт — 1шт.
