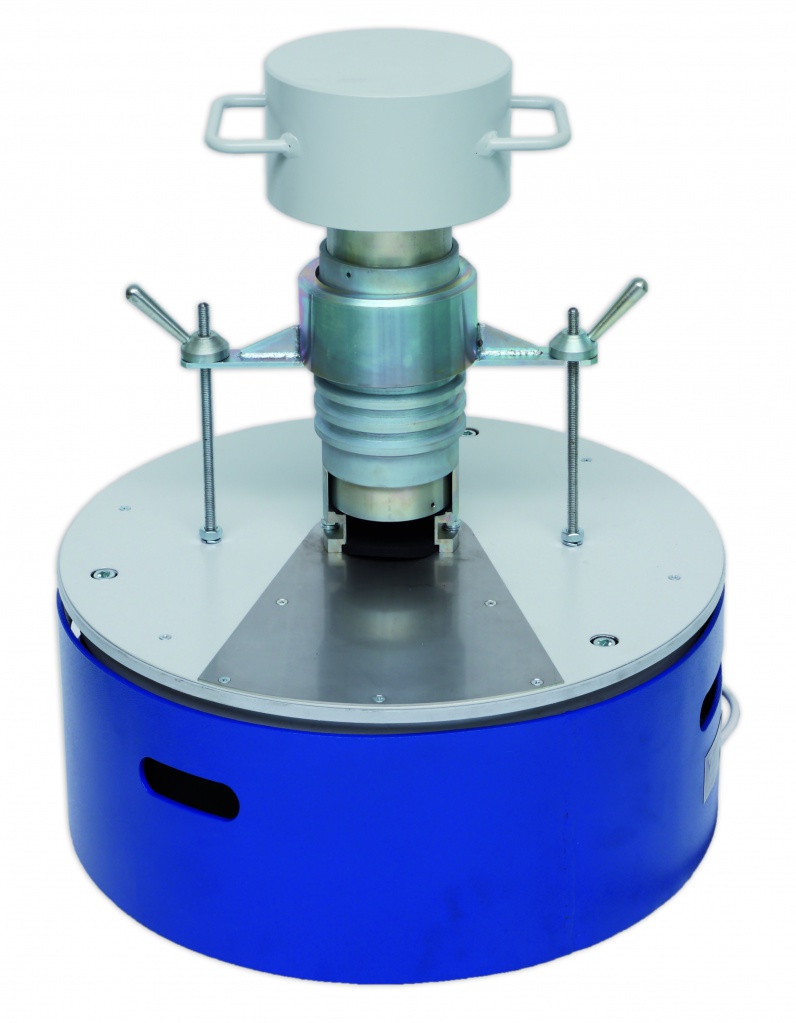

Вибростол предназначен для виброуплотнения образцов асфальтобетонных смесей в процессе их испытаний по ГОСТ 12801-98 «Материалы на основе органических вяжущих для дорожного и аэродромного строительства. Методы испытаний».

Вибростол – оборудование лабораторного класса, которое применяется в строительной отрасли.

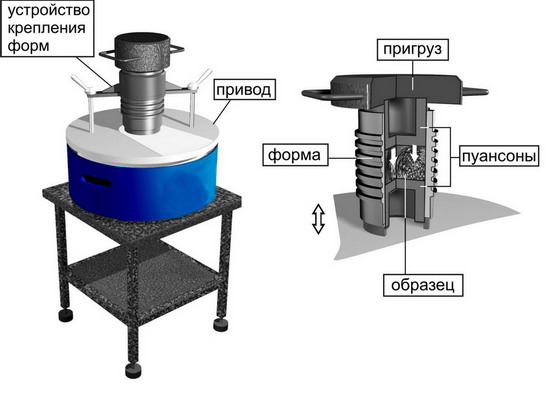

Основными составными частями изделия являются: вибропривод, гнездо, формы с пуансонами и пригрузами и пульт управления ПУ-ВСА.

Вибропривод состоит из сварного цилиндрического корпуса, к внутренним стенкам которого приварена траверса с опорами для крепления электродвигателей. Электродвигатели через лепестковые муфты соединены с дебалансными вибраторами, закрепленными на приваренных к платформе кронштейнах.
Платформа выполнена в виде круглой массивной плиты и смонтирована на корпусе через пружины.
На верхнем торце платформы закреплено гнездо, в которое  устанавливается форма (диаметром 71,4 или 101,0 мм) с нижним пуансоном, образцом уплотняемой смеси, верхним пуансоном и пригрузом. Форма закрепляется при помощи устройства крепления.
Вибростол рекомендуется размещать на опорной тумбе. Тумба установлена на четырех опорах-амортизаторах, позволяющих выставлять стол по горизонтальному уровню и регулировать высоту расположения ВСА в пределах ±25 мм для удобства работы обслуживающего персонала.
Для удобства заполнения формы смесью предназначено дополнительное гнездо.

Принцип работы

При включении вибростола ВСА электродвигатели через лепестковые муфты вращают дебалансные вибраторы, закрепленные на платформе.
При работе вибропривода обеспечивается самосинхронизация электродвигателей.

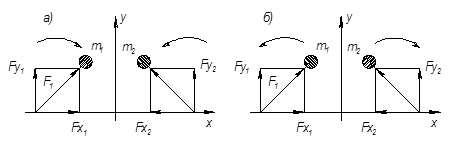

Расположение осей электродвигателей в одной горизонтальной плоскости, а центров дебалансных масс — в одной вертикальной плоскости, обеспечивает создание равнодействующей силы в вертикальном направлении.
Амплитуда колебаний платформы с установленными на ней формой с вкладышами, образцом и пригрузом в заданных ГОСТом пределах обеспечивается при работе с формами диаметром 71.4 и 101.0 мм и образцами за счет значительной массы платформы.

Примеры применения

Асфальтобетонные смеси

Достоинства:

  • Строго вертикальные колебания, обеспечивающие устойчивое положение пригрузов в процессе работы;
  • Наличие пульта управления со встроенным таймером.
  • Заданная ГОСТом амплитуда колебаний, обеспечивается при работе с обеими формами без настроек и регулировки;
  • Поставка облегченных форм;
  • Комплектация дополнительным гнездом для заполнения форм смесью.

Технические характеристики

Внутренние диаметры форм, ммØ101  Ø71,4
Амплитуда колебаний под нагрузкой, мм0,4±0,05
Частота колебаний, кол./мин2900±100
Время работы, сек180±5
Напряжение питания, 50 Гц, В

380

Количество электродвигателей, шт.

2

Мощность электродвигателей, кВт2х0,25
Габаритные размеры, мм (длина х ширина х высота)550х5500х245
Высота (с формой ?101 мм), мм

660

Высота (с формой ? 71,4 мм), мм

520

Масса, кг

124

Масса в полном комплекте поставки, кг;

195

Базовый комплект:

Вибростол ВСА:

  • вибропривод с гнездом для установки форм Ø 71,4 мм и Ø 101 мм;
  • пульт управления с таймером ПУ3-07;
  • пригрузы для форм Ø 71,4 мм и Ø 101 мм;
  • устройство крепления форм;
  • гнездо для заполнения форм смесью.
  • Изготовление тары и упаковка

Вибростол ВСА (рекомендуемый комплект):

  • Базовый комплект;
  • Формы облегченные Ø 71,4 мм и Ø 101 мм с пуансонами;
  • Тумба;
  • Тара и упаковка. (*Тумба поставляется без тары.)

Технологические опции:

  • Тумба Т 60
  • Пульт управления с таймером ПУ 3-07
  • Гнездо для заполнения форм смесью

ЗИП:

  • Лепесток ( 4 шт.)
  • Устройство крепления форм
  • Пригруз для формы D 101 мм
  • Форма облегченная с пуансонами D 71,4 мм
  • Форма облегченная с пуансонами D 101 мм
  • Пригруз для формы D 71,4 мм

Комплектующие изделия:

  • Электродвигатели мощностью 250 Вт, 3 000 об./мин (2 шт.)
  • Подшипники вибраторов № 80206 (4 шт.)
  • Вибропривод с гнездом для установки форм Ø 7 1,4 мм и Ø 101 мм с пультом управления ПУ 3-07
