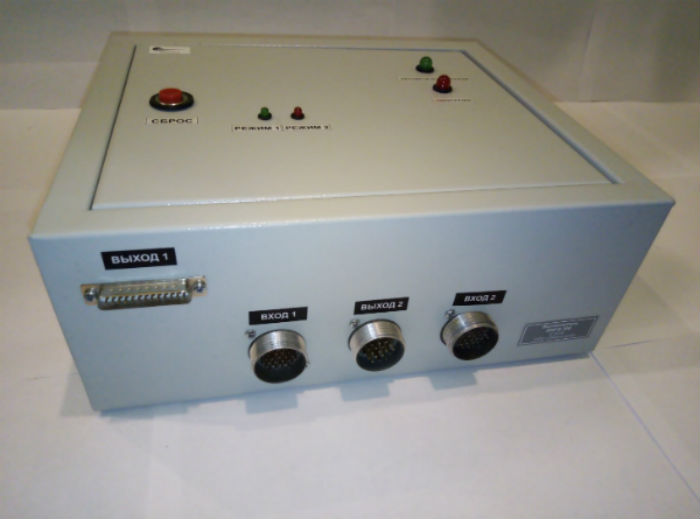

Вычислитель ВПРЭ 300,400,500,600

Вычислители ВПРЭ (далее Вычислители) предназначены для мониторинга и регистрации параметров технологической системы и количества работающих установок.

Вычислители являются дополнительным устройством и применяются в составе Анализатора АВСМ для производственных участков и информационно-вычислительных систем, предназначенных для контроля работы оборудования и расчетных операций и иных производственных задач на предприятиях народного хозяйства, не связанных с опасным производством.

Описание ВПРЭ

Принцип действия Вычислителей состоит в преобразовании сигналов от регистраторов параметров контролируемой системы в комплексный сигнал или в значение, соответствующее результатам регистрации (линейки параметров), с последующим, в соответствии с установленным алгоритмом обработки, вычислением и формированием дополнительных данных.

Вычислители предназначены для работы с регистраторами параметров в составе Анализатора АВСМ на одном или двух технологических участках, производственных системах.

Вычислители могут иметь дополнительный импульсный вход, предназначенный для подключения промышленного контроллера типа ЭКРС или устройства регистрации внешнего события.

Вычислители могут иметь два пассивных импульсных выхода, предназначенных для дистанционной передачи на внешние устройства памяти результатов мониторинга, архивной информации, внешних событий.

Вычислители могут обеспечивать представление текущих, часовых, суточных, месячных показаний на дополнительное устройство отображения или посредством интерфейса на внешнее устройство следующих параметров:

• режим работы технологического участка;
• число работающих установок на технологическом, участке;
• время работы установок (подключение-выключение);
• текущие время и дата;
• расчетные данные;
• время работы дополнительных устройств;
• синхро-сигнал контроля;
• управляющий сигнал;
• контрольные сигналы с установок и дополнительных устройств;
• другие данные.

Вычислители при применении дополнительного импульсного входа обеспечивают представление на внешние устройства часовых, суточных, месячных показаний параметров системы.

Вычислители обеспечивают возможность ввода базы данных, определяющих алгоритм их работы, а также просмотр базы данных в эксплуатационном режиме Вычислителя через внешнее устройство без возможности ее изменения.

Хранение архивной информации и параметров настройки осуществляется в энергонезависимой памяти Вычислителя.

Вычислители с целью исключения несанкционированного вмешательства в их работу пломбируются для ограничения доступа к элементам конструкции.

Вычислители сохраняют свои технические характеристики при воздействии на них:

• температуры окружающего воздуха в диапазоне от минус 10 до плюс 50 °C;
• относительной влажности воздуха до 95 % при температуре 35 °С;
• атмосферного давления в диапазоне от 84 до 106,7 кПа; вибрации частотой (5-25) Гц и амплитудой
  смещения до 0,1 мм;
• переменного частотой 50 Гц магнитного поля напряженностью не более 400 А/м.
