Аппликатор четырехдиапазонный ПРОМТ А4
Загрузка...Аппликатор ПРОМТ А4 предназначен для нанесения покрытий требуемой толщины на тестовые пластины при проведении различных испытаний. Соответствует ГОСТ 8832-76, ISO 16862 и ASTM D 823. Метод заключается в протяжке аппликатора по тестовой пластине, при которой за устройством остается ровный слой покрытия. Требуемую толщину мокрого слоя обеспечивает высота используемого паза аппликатора, перед которым налито необходимое количество наносимого материала. Нужно учитывать, что толщина сухого слоя покрытия не будет соответствовать высоте паза устройства так как при высыхании она уменьшается. Является модифицированной версией четырехугольного аппликатора NOVOTEST А4.

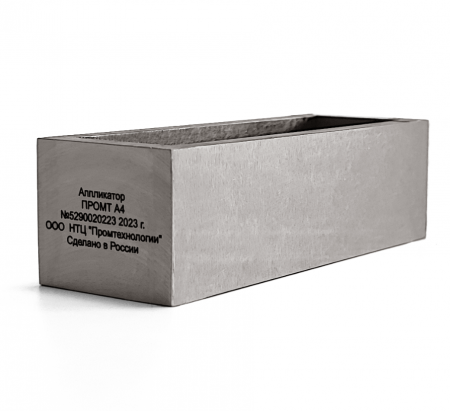

Аппликатор изготавливается из металла и представляет из себя прямоугольную конструкцию с 4 рабочими боковыми гранями на каждой из которых сделан паз определенной высоты шириной 35-85 мм. По бокам каждого паза сохранены опорные площадки для контакта с поверхностью на которую наносится покрытие. На торцевой стороне устройства гравировкой нанесены значения высоты пазов. Является вспомогательным оборудованием и не подлежит внесению в ГОСРЕЕСТР СИ РФ.
Аппликатор ПРОМТ А4 это надежное и простое устройство, не требующее специальных навыков для работы с ним, позволяет оперативно наносить покрытие требуемой толщины в лабораторных и цеховых условиях. Аппликатор имеет 4 рабочих грани с пазами различной высоты, ширина пазов согласовывается при заказе.
Назначение:
- нанесение покрытий требуемой толщины на тестовые пластины в соответствии с ГОСТ 8832-76
Особенности:
- соответствует ГОСТ
- металлическая конструкция
- простота применения
- 4 варианта толщины покрытия
- ширина паза 35-85 мм (по согласованию)
- не подлежит внесению в ГОСРЕЕСТР СИ РФ.
| Основные характеристики | |
| Стандарт | ГОСТ 8832-76, ISO 16862, ASTM D 823 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Высота паза (зазора) | по заказу |
| Предел допускаемой абсолютной погрешности | ±(0,05h+5) мкм, где h — высота паза |
| Ширина паза | 35-85 ±2 мм (по согласованию) |
| Габаритные размеры, не более | 100х35х30 |
| Масса, не более | 0,3 кг |
| Условия эксплуатации | |
| — температура окружающей среды | 20 ± 2°С |
| — относительная влажность | 65+5% |
| — атмосферное давление | от 84,0 до 106,7 кПа |

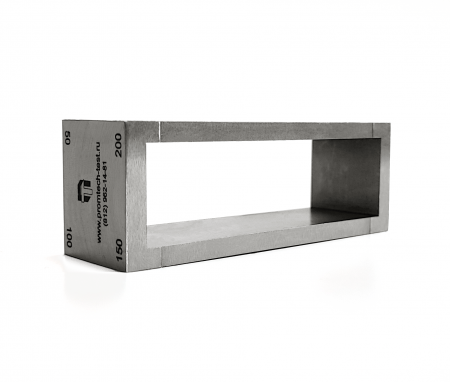

Конструкция прибора:
1 –пазы; 2 – опоры; 3 – значение высоты пазов (зазоров)

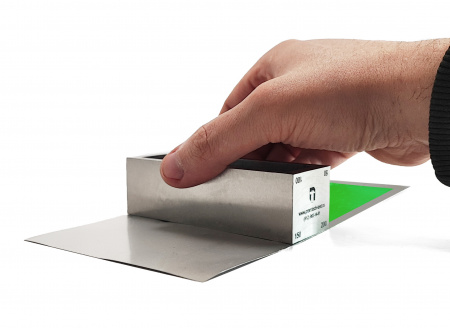

Применение аппликатора ПРОМТ А4:
- Подготовить пластины тщательно очистив и удалив остатки покрытий, ржавчины и тп.
- Соблюсти условия нанесения покрытия: вентилируемое помещение, температура 20±2 °С и относительная влажность воздуха 65±5 %.
- Положить лист бумаги на горизонтальную поверхность.
- Разместить на бумаге тестовую пластину обеспечив ее неподвижность.
- Поставить аппликатор на пластину разместив грань с пазом требуемой высоты на краю пластины.
- Налить перед пазом 2-5 мл материала.
- Равномерно перемещать аппликатор с небольшим нажимом по пластине со скоростью 5-10 см/с оставляя непрерывный слой покрытия на пластине.
- Слить избыточный материал на бумагу.

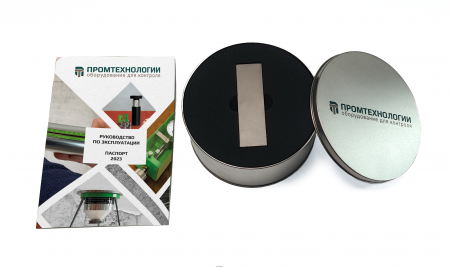

Стандартный комплект поставки:
- аппликатор ПРОМТ А4 (ширина и высота пазов по согласованию)
- руководство по эксплуатации совмещенное с паспортом
- металлическая коробка
Дополнительные опции:
- оформление метрологической аттестации
