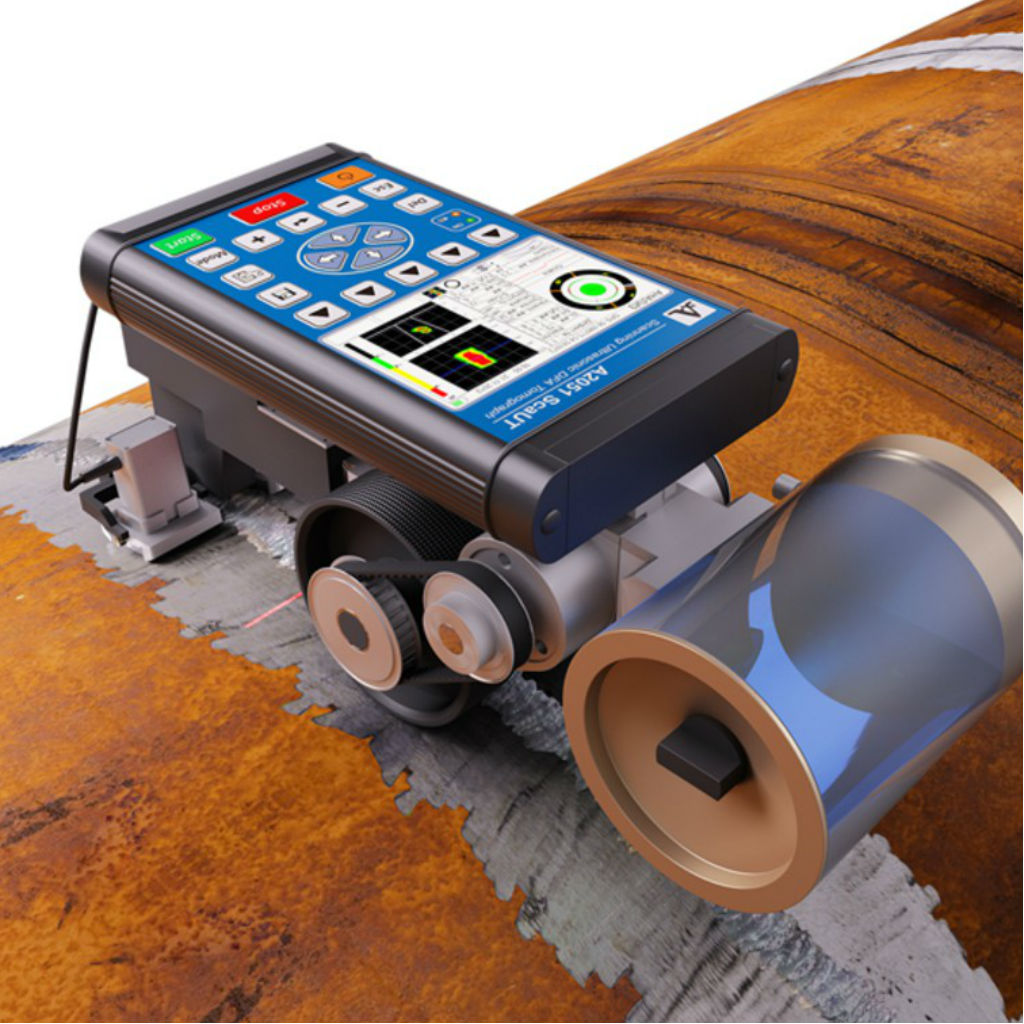

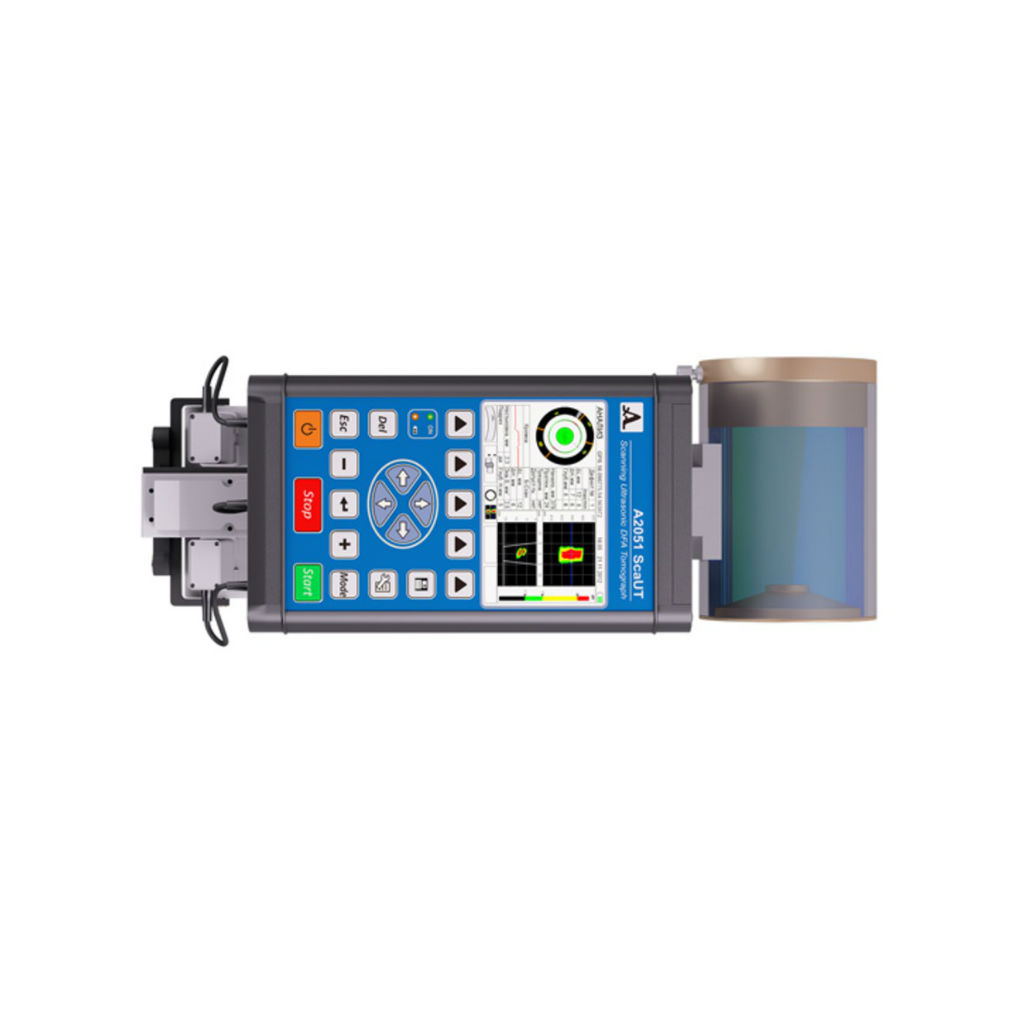

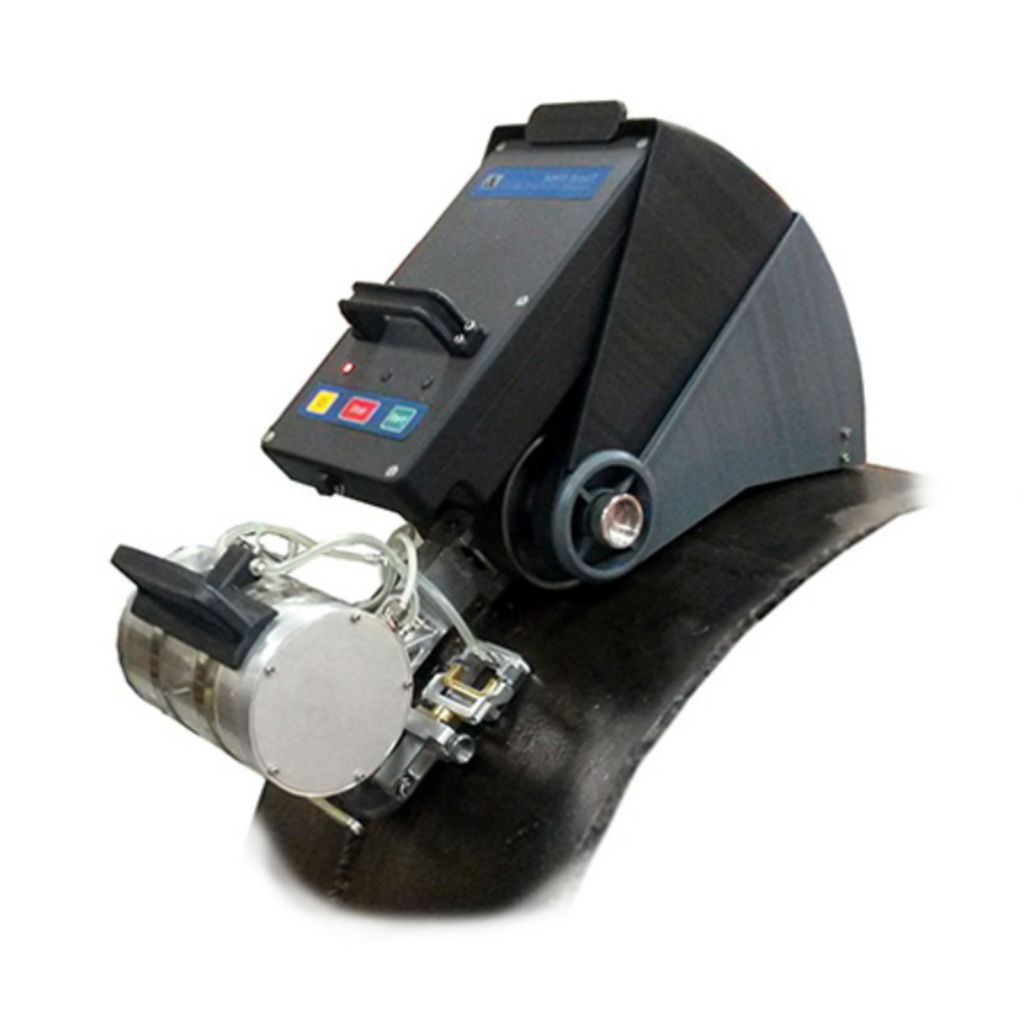

Ультразвуковой сканер-дефектоскоп A2051 ScaUT предназначен для комплексного автоматизированного контроля стыковых сварных соединений металлоконструкций при толщине свариваемых деталей от 4 до 40 мм и радиусе кривизны внешней поверхности от 300 мм.

Назначение A2051 ScaUT:

  • Сканер-дефектоскоп А2051 ScaUT предназначен для комплексного автоматизированного контроля стыковых сварных соединений металлоконструкций при толщине свариваемых деталей от 4 до 40 мм и радиусе кривизны внешней поверхности от 300 мм.
  • Ультразвуковым методом обеспечивается измерение толщины деталей, выявление и ранжирование дефектов сварного шва: пор, непроваров, шлаковых включений, трещин, подрезов и расслоений в околошовной зоне.
  • Лазерно-оптическим способом обеспечивается измерение смещения кромок шва, размеров и профиля валика усиления, обнаружение и измерение дефектов на внешней поверхности шва и околошовной зоны.

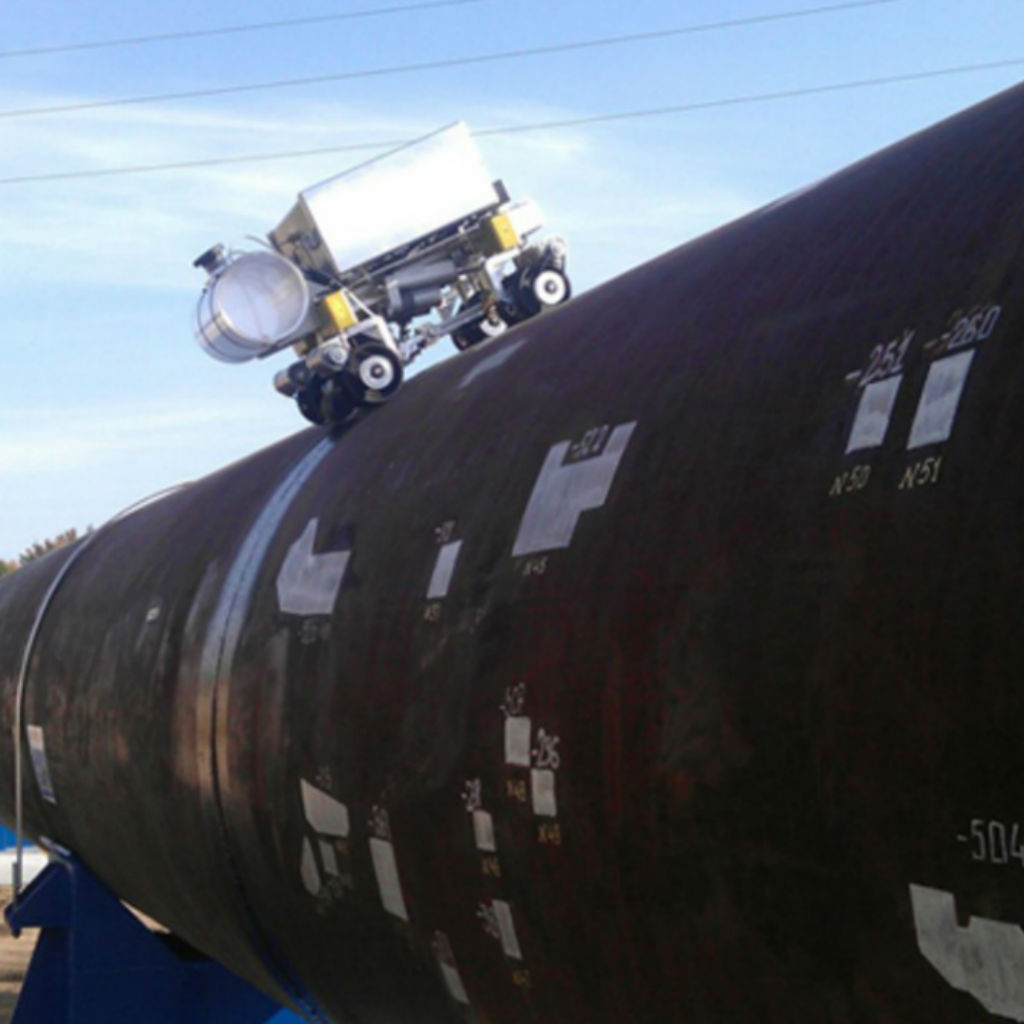

  • Основной областью применения А2051 ScaUT является производственный и эксплуатационный контроль трубопроводов.

Особенности A2051 ScaUT:

  • Ультразвуковой контроль реализован на базе двух многоэлементных антенных решеток и алгоритмов цифровой фокусировки апертуры (ЦФА), что обеспечивает максимально возможную для ультразвукового метода чувствительность к дефектам, селекцию их типов, измерение эквивалентной площади и полный контроль всего сечения шва и околошовной зоны.
  • Акустический контакт обеспечивается за счет автоматической подачи контактной жидкости из бака через инжекторы непосредственно под антенные решетки, что создает стабильный акустический контакт при малом расходе жидкости и позволяет контролировать не менее 10 погонных метров сварного шва от одной заправки бака.
  • Лазерно-оптический канал, кроме решения задач визуального контроля, непрерывно измеряет положение антенных решеток относительно оси сварного шва, что используется для коррекции траектории движения.
  • Транспортная система построена на базе магнитного мотор-колеса, что обеспечивает её надежное перемещение и удержание на всей окружности трубы, а так же прижим антенных решеток к поверхности.
  • Механический выключатель магнитного поля позволяет легко снимать и устанавливать сканер на поверхность тела трубы.
  • Трехмерный датчик угла наклона и система позиционирования GPS / ГЛОНАСС / Galileo обеспечивают пространственную привязку получаемых результатов.
  • Bluetooth гарнитура оператора (наушник) позволяет оперативно следить за процессом проведения контроля в зашумленных условиях и с помощью кнопки на гарнитуре дистанционно управлять движением сканера-дефектоскопа.
  • Управление всеми узлами устройства в процессе сканирования, обработка получаемых данных и хранение результатов измерений выполняется электронным блоком сканера-дефектоскопа.
  • Протокол контроля с перечнем обнаруженных дефектов и их параметров, а так же результаты проверки на соответствие проконтролированного шва действующим нормам отбраковки отображаются на встроенном дисплее.
  • Литий-феррум-полимерный аккумулятор, встроенный в электронный блок, обеспечивает непрерывную работу устройства в течение 4 часов с возможностью полного цикла заряда за 15 мин.
  • Моноблочное исполнение устройства позволяет транспортировать и эксплуатировать сканер-дефектоскоп силами одного оператора.

Возможности A2051 ScaUT:

Ультразвуковой сканер-дефектоскоп «А2051 ScaUT» имеет три основных режима работы

Режим ШОВ

Режим ШОВ предназначен для общей оценки состояния сварного шва.

Режим ШОВ предназначен для общей оценки состояния сварного шва.

A2051 ScaUT режим шов В правой части экрана приведена таблица с указанием параметров и результатов контроля.

В левой части экрана отображается сечение сварного шва, на котором указаны:

  • точка начала сканирования;
  • положение сварного шва с учетом его расположения относительно сканера;
  • область акустического контакта;
  • места расположения обнаруженных дефектов.

В центральной части сечения расположен цветовой индикатор оценки состояния сварного шва:

  • Зеленый (ГОДЕН) — количество, размеры и характер обнаруженных дефектов соответствуют нормативным документам.
  • Желтый (РЕМОНТ) — часть обнаруженных дефектов требует локального ремонта.
  • Красный (ВЫРЕЗ) — количество или характер обнаруженных дефектов не допускаются к ремонту и требуется удаления шва целиком.

Режим КРОМКА

Режим КРОМКА предназначен для общей оценки смещения кромок сварного шва.

A2051 ScaUT режим кромка В правой части экрана приведена таблица с указанием параметров и результатов контроля.

В левой части экрана отображается окружность, на которой черным цветом зафиксировано положение правой кромки шва, а зеленым (красным) – относительное смещение левой кромки. Красным цветом выделены области, в которых смещение кромок превышает допустимое значение.

В центральной части окружности расположен цветовой индикатор оценки смещения кромок:

  • Зеленый (ГОДЕН) – характер и размеры смещения кромок соответствуют нормативным документам.
  • Желтый (РЕМОНТ) – определенный участок кромок требует локального ремонта.
  • Красный (ВЫРЕЗ) – смещение кромок не допускается к ремонту, требуется удаления шва целиком.

Режим АНАЛИЗ

Режим АНАЛИЗ предназначен для детального изучения структуры сварного шва, с отображением информации о характере и количестве фиксированных дефектов и смещения кромок.

A2051 ScaUT режим анализ В левой верхней части экрана отображается совмещенное изображение сечения сварного шва и кромки, на котором приведена информация о сечении сварного шва, положении шва относительно расположения сканера и смещении кромок сварного шва.

В левой нижней части экрана отображается профиль сварного шва с указанием значения нестыковки кромок и наличия подрезов в шве.

В правой части экрана отображается трехцветный С-Скан и B-Скан с возможностью отображения геометрии кромок сварного шва:

  • Зеленый цвет – зона между поисковым и контрольным уровнями.
  • Желтый цвет – зона между контрольным и браковочным уровнями.
  • Красный цвет – область, соответствующая браковочному уровню.

В центральной части экрана приведена таблица с основными результатами контроля (номер просматриваемого дефекта и его размеры), общая оценка шва и параметры текущего B-Скана.

Технические характеристики:

Параметр Значение
Чувствительность к дефектам сварного шва, кв. мм от 0,5
Точность измерения геометрии сварного шва, мм 0,2
Скорость сканирования, м/мин 2
Диапазон контролируемых толщин, мм от 4 до 40
Объем бака для контактной жидкости, л 1
Радиус кривизны контролируемой поверхности, мм от 300
Диапазон установки скорости ультразвука, м/с от 1 000 до 9 999
Время непрерывной работы от аккумулятора, ч, не менее 4
Габаритные размеры, мм 415х166х146
Масса, кг, не более 10
Диапазон рабочих температур от – 30 до +50 °С
