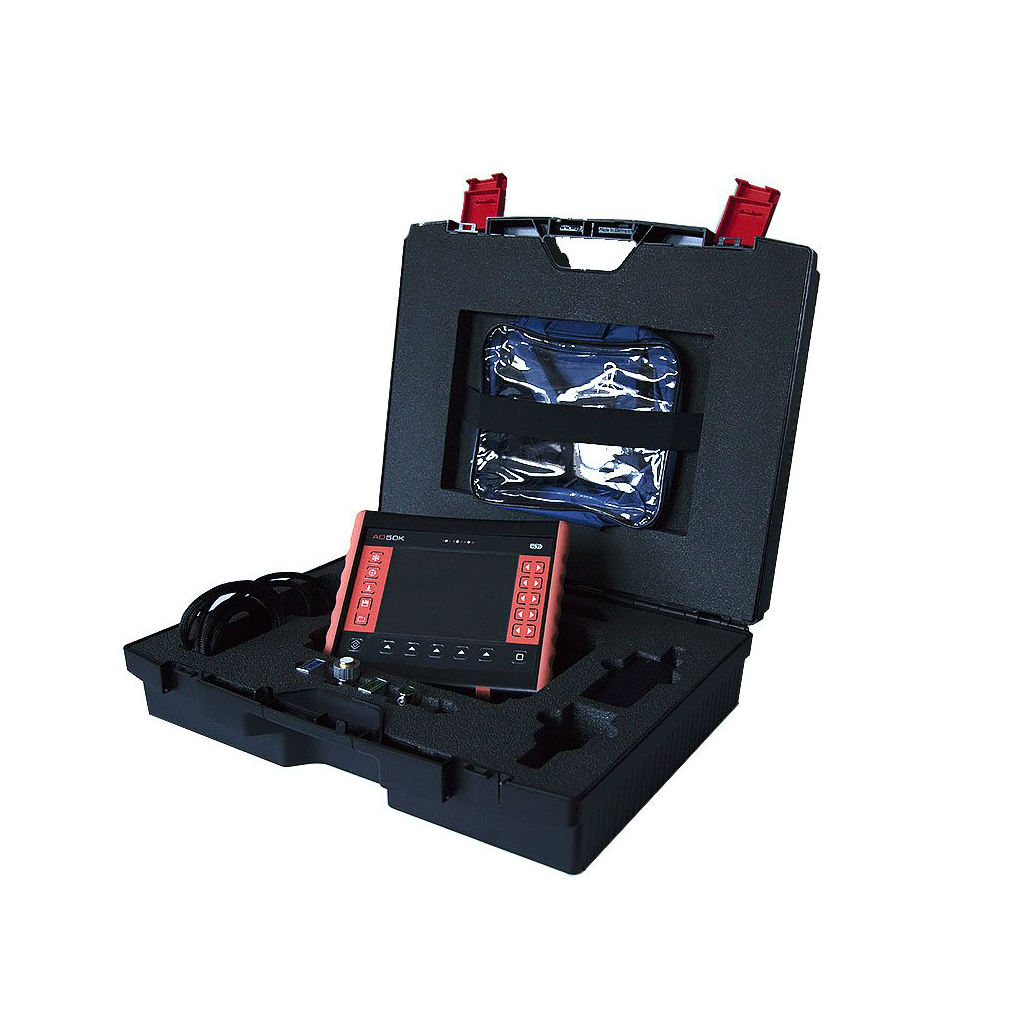

Дефектоскоп АД-50К — это совершенное средство контроля всей гаммы современных композитных материалов с возможностью реализации и комбинирования различных методов контроля. Схема дефектоскопа имеет четыре генератора и позволяет работать как в импульсном, так и в непрерывном режиме возбуждения преобразователя.

Дефектоскоп композитных материалов АД-50К реализует импедансный, вихретоковый и метод свободных колебаний. Такая универсальность позволяет решать ему все многообразие задач по контролю:

  • поиск расслоений в композитных материалах, находящихся на различной глубине;
  • оценка глубины залегания расслоений;
  • поиск непроклея сотовых конструкций;
  • поиск объемных дефектов и трещин в углепластиках и прочих электропроводящих материалах;
  • оценка электропроводности углепластиков;
  • измерение толщины покрытий на углепластиках.

Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-50К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) и вихретоковых преобразователей.

Дефектоскоп АД-50К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Отличительные особенности АД-50К:

  • Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.

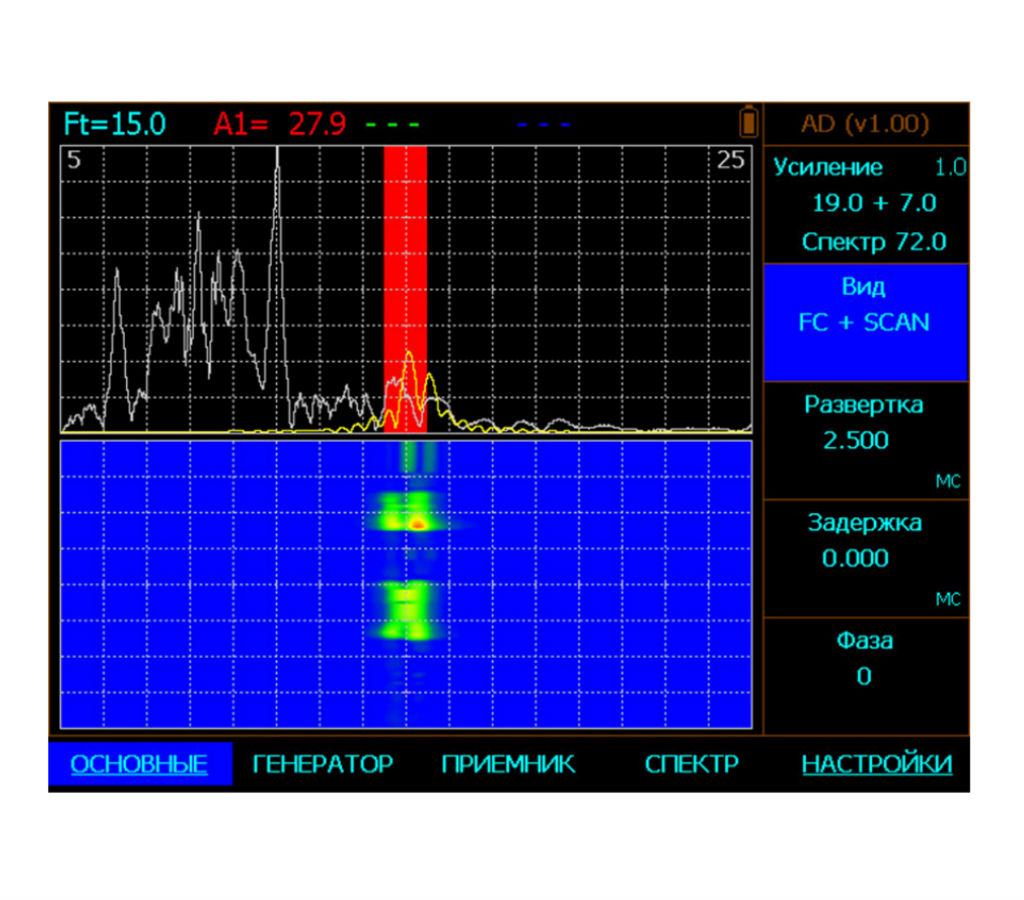

  • Цветовая развертка типа «водопад», позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.
  • Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы.
  • Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

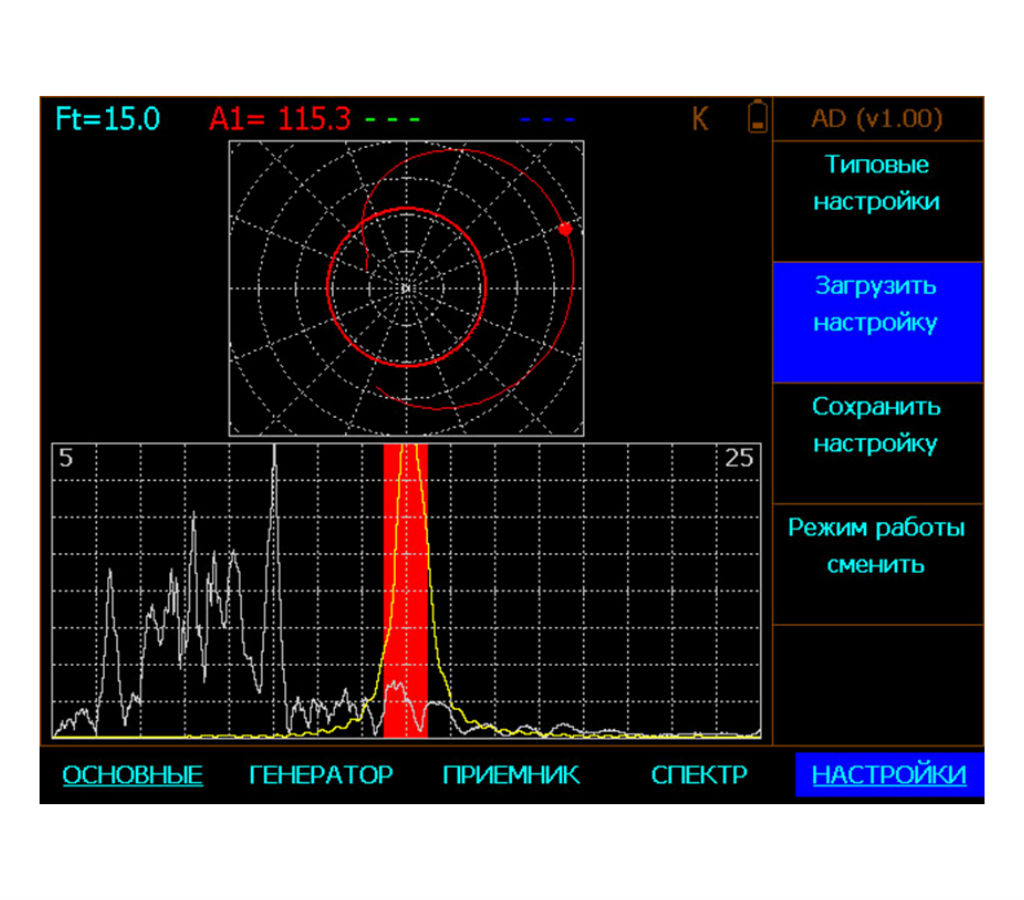

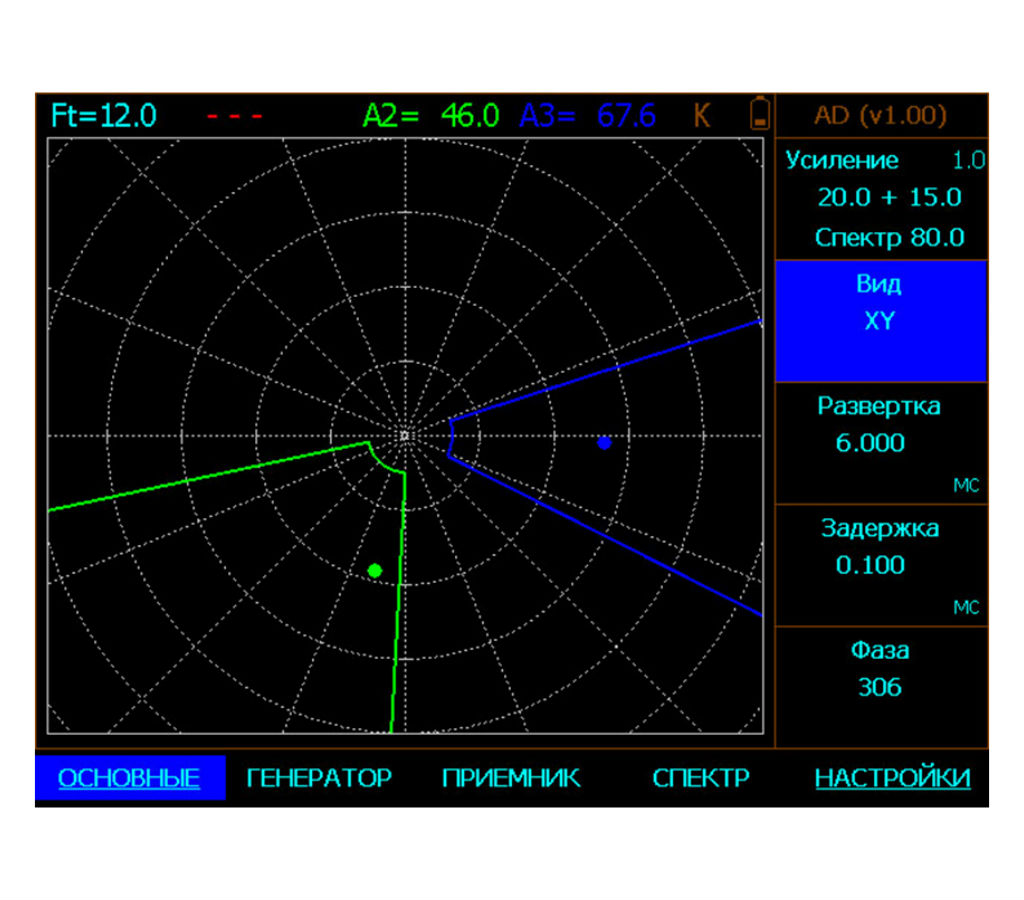

  • Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости.
  • Комбинирование различных режимов отображения информации.

Основные отличия акустического/импедансного дефектоскопа АД-50К:

  • Дисплей: цветной TFT 135 x 100 мм (640 х 480 точек)
  • Возможность подключения любых импедансных, вихретоковых и ударных преобразователей
  • Отдельная регулировка усиления во временной и частотной областях
  • Различные виды разверток экрана
  • Оконные функции Блэкмана, Хеннинга, Хэмминга
  • Регулировка положения строба во временной области и три независимых зоны контроля в частотной области
  • Сохранение 100 настроек и 1000 результатов контроля
  • Интерфейс Ethernet для связи с ПК
  • Питание: Li-ion аккумулятор или внешний блок питания
  • 8 часов работы от аккумулятора

Технические характеристики АД-50К:

Импульс возбуждения
комбинированный — радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора
20±1В
Диапазон рабочих частот
от 50 Гц  до 2 МГц
Предел допускаемой относительной
погрешности установки частоты возбуждения преобразователя
0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот
от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе
110 дБ
Раздельная регулировка усиления сигнала
Предварительный усилитель: 0 — 70 дБ
         Цифровое усиление : 0 — 40 дБ
Усиление в спектральной области: 0 — 100 дБ
Шаг регулировки усиления
0.1 — 1 — 2 — и 10 дБ
Тип приемника
линейный, квадратурный, согласованный
Оконные функции
прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим
есть
Автоматическая балансировка преобразователя
есть
Типы используемых преобразователей
импедансный раздельно-совмещенный
импедансный совмещенный
         ударный с микрофонным приемником
ударный с пьезоэлектрическим приемником
         вихретоковый
Реализуемые методы контроля
импедансный
свободных колебаний
вихретоковый
Отображение сигнала
радиосигнал во временной области, спектр, комплексная плоскость, С-скан «водопад»
Зоны контроля
три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)
световая  и звуковая,
индивидуальная логика определения дефекта в зоне
Дисплей
Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память
100 настроек
1000 протоколов контроля
Интерфейс
USB
Разъем подключения преобразователей
LEMO FGG.1B 6 pin + 10 pin
Аккумулятор дефектоскопа
Тип UCD-52. Li-ion 10.8 В, 5000 mА/ч
Время работы дефектоскопа
6-8 часов от аккумуляторов
Внешнее питание дефектоскопа
блок питания от сети 220 В, 50Гц  AC
15В / 2,5А  DC
Диапазон рабочих температур
от -30 C до +55 C
Размер (В x Ш x Д)
200 мм x 225 мм x 80 мм
Масса
1,5 кг с аккумуляторами

Компания АналитПромПрибор поставляет АД-50К по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

Цена АД-50К соответствует цене производителя. Для того чтобы купить АД-50К, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru  или позвонить нам по телефонам, указанных в контактах.
