Адаптер для калибровки 3-х координатных вибродатчиков

Адаптер для калибровки 3-х координатных вибродатчиков

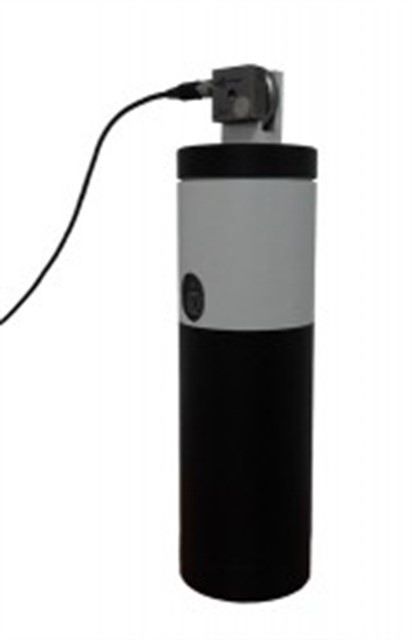

Данное приспособление позволяет устанавливать вибропреобразователь на калибратор так, чтоб направить воздействие калибратора по осям X и Y. Приспособление крепится к столу виброкалибратора с помощью резьбовой шпильки.  Вибропреобразователь крепится к монтажной площадке кронштейна с помощью магнитного прижима так, чтобы воздействие калибратора было направлено по выбранной оси.

Калибровка виброметра и ее проверка на месте применения предписаны действующими нормативными документами. Например ГОСТ ИСО 8041-2006. Они выполняются с использованием виброкалибраторов AT-01m, PCB 394C06 и аналогичных. Для однокоординатных вибропреобразователей (ВП) и трехкоординатных ВП с крепежными отверстиями по каждой оси приминение калибраторов не представляет затруднений. Однако, широко распространенные трехкоординатные ВП AP 2082, AP38P и некоторые другие имеют только одно резьбовое отверстие для установки. Оно позволяет использовать виброкалибраторы только для оси Z. Калибровка по осям X и Y недоступны.

Данное приспособление позволяет устанавливать вибропреобразователь на калибратор так, чтоб направить воздействие калибратора по осям X и Y. Приспособление крепится к столу виброкалибратора с помощью резьбовой шпильки.  Вибропреобразователь крепится к монтажной площадке кронштейна с помощью магнитного прижима так, чтобы воздействие калибратора было направлено по выбранной оси. Плотное прилегание боковой поверхности вибропреобразователя к полке кронштейна обеспечивает точность установки выбранной оси вибропреобразователя по направлению действия сигнала калибратора.

Приспособление состоит из кронштейна, магнитного прижима и монтажной площадки.
