Адгезиметр надрезов шаблон ПРОМТ АН-Ш
Загрузка...Адгезиметр надрезов шаблон ПРОМТ АН-Ш используется для контроля адгезии покрытий методом параллельных, решетчатых и Х-образного надрезов. В основу метода положено определение характера и степени разрушения покрытия после нанесения на него параллельных, решетчатых либо Х-образного надрезов. Шаг и угол надрезов выдерживается использованием одного из видов прорезей в шаблоне. Степень адгезии определяется по таблице предусмотренной используемым нормативом. Является модифицированной версией устройства NOVOTEST АР-АХ.
Адгезиметр соответствует ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 9.916-2023, ГОСТ 9.307-2021, ГОСТ 28613-90, ISO 2409, ASTM D3359 (методы параллельных и решетчатых надрезов). Дополнительно ГОСТ 30662-99, ГОСТ 9.316-2006, ГОСТ 9.401-2018, ГОСТ Р 9.318-2013, ГОСТ 9.602-2016, ГОСТ 9.410-88, ГОСТ 28574-2014 предусматривают аналогичный метод контроля со ссылкой на вышеуказанные нормативы. Соответствует ГОСТ 32702.2-2014, ISO 16276-2 и ASTM D3359 для метода Х-образного надреза, ГОСТ Р 58346-2019 также предусматривает такой метод контроля и ссылается на указанный ГОСТ.
Определение адгезии по методу надрезов (параллельных или решетчатых) возможно для покрытий толщиной до 50 мкм по ГОСТ 9.307-2021, до 125 мкм по ASTM D3359, до 200 мкм по ГОСТ 15140-78, до 250 мкм по ГОСТ 31149-2014, ISO 2409 и ISO 16276-2, до 0,3 мм по ГОСТ 28574—2014. ГОСТ 9.916-2023 толщину покрытия для этого метода контроля не нормирует. Может применяться на плоских и изогнутых поверхностях. Определение адгезии Х-образным надрезом возможно для покрытий любой толщины.

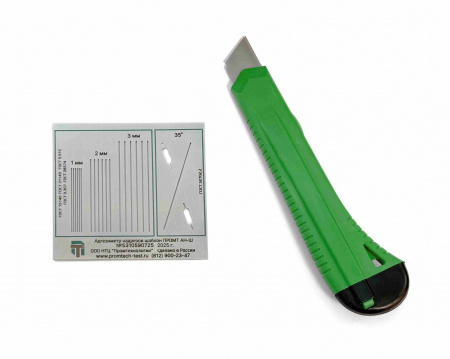

Прибор представляет из себя шаблон выполненный из нержавеющей стали толщиной 1 мм с прорезями шагом 1; 2 и 3 мм, а также Х-образными прорезями с углом 35°. В стандартном комплекте прибора поставляются нож для выполнения надрезов.
Это надежный и простой механический прибор, не требующий специальных навыков для работы с ним, позволяет оперативно контролировать качество покрытий в полевых и лабораторных (цеховых) условиях.
Назначение:
Определение степени адгезии лакокрасочных покрытий:
- методом решетчатых и параллельных надрезов;
- методом Х-образного надреза.
Особенности:
- соответствует ГОСТ
- три метода надрезов в одном шаблоне
- нож в комплекте
- таблицы определения адгезии в комплекте
- простота использования
- не требует специальных навыков для использования
- небольшой вес и размер
| Основные характеристики | |
| Стандарт | ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 9.916-2023, ГОСТ 9.307-2021, ГОСТ 28574-2014, ГОСТ 32702.2-2014, ISO 2409, ASTM D3359, ISO 16276-2 |
| Внесен в Госреестр СИ РФ | не подлежит |
| Аттестация в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Шаг параллельных прорезей | 1; 2 и 3 мм |
| Количество параллельных прорезей | по 6 шт |
| Длина параллельных прорезей |
35 мм (для шага 1 мм)
40 мм (для шага 2 мм) 50 мм (для шага 3 мм) |
| Ширина параллельных прорезей |
0,35 мм (для шага 1 мм)
0,45 мм (для шага 2 мм) 0,45 мм (для шага 3 мм) |
| Длина основной Х-образной прорези | 50 мм |
| Ширина основной Х-образной прорези | 0,45 мм |
| Угол между Х-образными прорезями | 35 ° |
| Толщина покрытия | — в зависимости от н.д. (для метода параллельных и решетчатых надрезов) — не нормируется (для метода Х-образного надреза) |
| Баллы определения и оценки адгезии |
1-4 (по ГОСТ 15140 и ГОСТ 28574 метод решетчатых надрезов)
0-5 (по ГОСТ 31149, ISO 2409, ISO 16276-2, метод решетчатых надрезов) 5B-0B (по ASTM D3359 метод решетчатых надрезов) прошел/не прошел (по ГОСТ 9.916-2023, ГОСТ 9.307-2021 метод решетчатых надрезов) 1-3 (по ГОСТ 15140 метод параллельных надрезов) прошел/не прошел (по ГОСТ 9.916-2023 метод параллельных надрезов) 1-5 (по ГОСТ 32702.2, ISO 16276-2 метод Х-образного надреза) 5A-0A (по ASTM D3359 метод Х-образного надреза) |
| Габаритные размеры, не более | 80х75х1 мм |
| Масса, не более | 0,05 кг |
Соотношение толщины покрытия, материала основания и шага между прорезями в соответствии с нормативными документами (метод решетчатых надрезов):
|
Толщина покрытия, мкм |
Материал основания |
Шаг между прорезями, мм |
Нормативный документ |
|
менее 50 |
твердое и мягкое |
1 |
ASTM D3359 |
|
менее 60 |
твердое |
1 |
ГОСТ 15140-78, ГОСТ-31149-2014, ISO 2409, ISO 16276-2 |
|
менее 60 |
твердое и мягкое |
1 |
ГОСТ 28574-2014 |
|
менее 60 |
мягкое |
2 |
ГОСТ 31149-2014, ISO 2409, ISO 16276-2 |
|
от 60 до 120 |
твердое и мягкое |
2 |
ГОСТ 15140-78, ГОСТ 31149-2014, ГОСТ 28574-2014, ISO 2409, ISO 16276-2 |
|
от 50 до 125 |
твердое и мягкое |
2 |
ASTM D3359 |
|
от 120 до 200 |
металл |
3 |
ГОСТ 15140-78 |
|
от 121 до 250 |
твердое и мягкое |
3 |
ГОСТ-31149-2014, ISO 2409, ISO 16276-2 |
|
от 120 до 300 |
твердое и мягкое |
3 |
ГОСТ 28574-2014 |
ГОСТ 9.307-2021 шаг прорезей не нормирует. ГОСТ 9.916-2023 предусматривает нанесение параллельных рисок с шагом 2 мм или в виде квадрата со сторонами 1 мм, оставляя выбор метода с соответствующим шагом на усмотрение пользователя. По ГОСТ 15140-78 для метода параллельных надрезов шаг прорезей не нормируется.
Конструкция прибора:

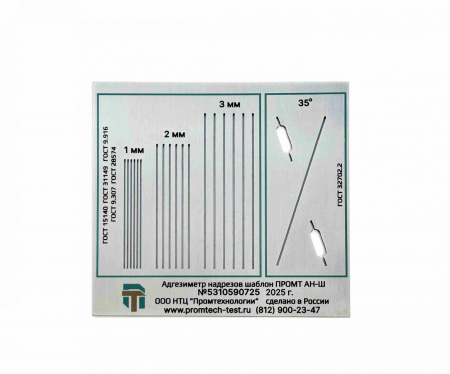

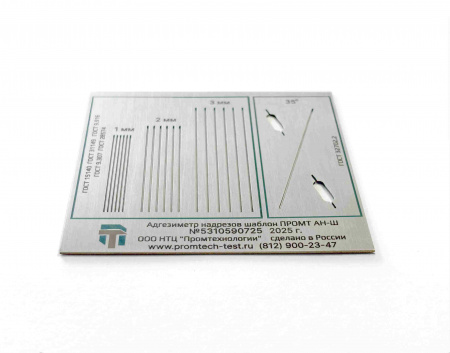

Адгезиметр надрезов шаблон ПРОМТ АН-Ш представляет из себя шаблон из нержавеющей стали, в котором изготовлены нормированные прорези:
- 6 прорезей с шагом 3 мм;
- 6 прорезей с шагом 2 мм;
- 6 прорезей с шагом 1 мм;
- основная прорезь Х-метода (для нанесения надреза);
- два ромбовидных окна (вспомогательные для соблюдения угла между надрезами).
4 – основная прорезь Х-метода; 5 – ромбовидные окна.
Применение ПРОМТ АН-Ш по методу параллельных надрезов:

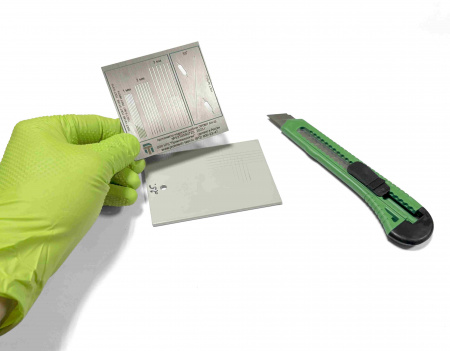

Адгезиметр укладывают на испытуемую поверхность, покрытие прорезают ножом до основания через параллельные прорези, делают режущим инструментом по прибору несколько параллельных надрезов (2 по ГОСТ 9.916-2023 или не менее 5 по ГОСТ 15140-78) до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. После нанесения разрезов проводится визуальная оценка состояния покрытия по балльной системе (ГОСТ 15140-78) или по схеме «прошел/не прошел» (ГОСТ 9.916-2023).
Оценка адгезии в соответствии с ГОСТ 15410-78 (метод параллельных надрезов):
|
Балл |
Описание поверхности лакокрасочного покрытия после нанесения надрезов и снятия липкой ленты |
Внешний вид покрытия |
|
1 |
Края надрезов гладкие. |
|
|
2 |
Незначительное отслаивание пленки по ширине полосы вдоль надрезов (не более 0,5 мм). |
|
|
3 |
Отслаивание покрытия полосами. |
|
Применение ПРОМТ АН-Ш по методу решетчатых надрезов:
Адгезиметр укладывается на испытуемую поверхность, делают режущим инструментом по прибору несколько (2 по ГОСТ 9.916-2023, 4-6 по ГОСТ 9.307-2021, 6 по ГОСТ 15140-78, ГОСТ 28574-2014, ISO 2409 и ISO 16276-2, 6-11 по ASTM D3359) параллельных надрезов до металла длиной не менее 20 мм на расстоянии 1, 2 или 3 мм друг от друга. Аналогичным образом делают надрезы в перпендикулярном направлении. В результате на покрытии образуется решетка из квадратов одинакового размера. Поверхность покрытия очищают мягкой кистью от отслоившихся кусочков. Для твердых и деревянных поверхностей дополнительно используют адгезивную (липкую) ленту. Затем проводят визуальную оценку состояния покрытия по балльной системе (4-х по ГОСТ 15140-78 и ГОСТ 28574-2014, 6-ти по ГОСТ 31149-2014, ISO 2409 и ISO 16276-2 или по 6-ти балльной в соответствии с ASTM D3359 метод В). ГОСТ 9.916-2023 и ГОСТ 9.307-2021 предусматривают для оценки адгезии схему «прошел/не прошел».
Оценка адгезии в соответствии с ГОСТ 15410-78 и ГОСТ 28574-2014 (метод решетчатых надрезов)
|
Балл |
Описание |
Внешний вид поверхности |
|
1 |
Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки |
|
|
2 |
Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки |
|
|
3 |
Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки |
|
|
4 |
Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки |
|
Оценка адгезии в соответствии с ГОСТ 31149-2014, ISO 2409 и ISO 16276-2 (метод решетчатых надрезов)
|
Балл |
Описание |
Внешний вид поверхности |
|
0 |
Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился. |
|
|
1 |
Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки. |
|
|
2 |
Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки. |
|
|
3 |
Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки. |
|
|
4 |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки. |
|
|
5 |
Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы |
|
Оценка адгезии в соответствии по ASTM D3359 метод В (метод решетчатых надрезов):
|
Балл |
Описание |
Внешний вид поверхности надрезов с отслаиванием |
|
5B |
Края надрезов полностью гладкие, ни один из квадратов в решетке не отслоился. |
|
|
4В |
Отслоение мелких чешуек покрытия на пересечении надрезов. Площадь отслоений немного превышает 5 % площади решетки. |
|
|
3В |
Покрытие отслоилось вдоль краев и/или на пересечении надрезов. Площадь отслоений немного превышает 5 %, но не более 15 % площади решетки. |
|
|
2В |
Покрытие отслоилось частично или полностью на различных частях квадратов. Площадь отслоений превышает 15 %, но не более 35 % площади решетки. |
|
|
1В |
Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью. Площадь отслоений превышает 35 %, но не более 65 % площади решетки. |
|
|
0В |
Любая степень отслаивания, которую нельзя классифицировать 4-ым баллом шкалы. |
|
Применение ПРОМТ АН-Ш по методу Х-образного надреза:
Адгезиметр укладывается на испытуемую поверхность, покрытие прорезается ножом до основания, после чего адгезиметр поворачивается и выполняется второй надрез под 35 градусов к первому (выполняется Х-образный надрез), место разреза очищается помощью клейкой ленты-скотча. Адгезия оценивается визуально по бальной системе.
Оценка результатов испытаний адгезии методом Х-образного надреза по ГОСТ 32702.2-2014 и ISO 16276-2:
|
Классификация в баллах
|
Описание
|
Внешний вид поверхности надрезов с отслаиванием |
|
0 |
Отсутствие отслаивания или удаления покрытия |
|
|
1 |
Следы отслаивания или удаления покрытия вдоль надрезов или в местах их пересечения |
|
|
2 |
Выкрашивание покрытий вдоль любого из надрезов шириной до 1,5 мм |
|
|
3 |
Выкрашивание покрытия на большом количестве надрезов шириной до 3,0 мм |
|
|
4 |
Удаление покрытия с большей площади Х-образного надреза |
|
|
5 |
Удаление покрытия за пределами Х-образного надреза |
|
Оценка результатов испытаний адгезии методом Х-образного надреза по ASTM D 3359 метод А:
|
Классификация в баллах
|
Описание |
|
5A |
Отслаиваний или отрывов нет |
|
4A |
Минимальное отслаивание вдоль надрезов или в месте их пересечения |
|
3A |
Неровный отрыв вдоль надрезов до 1.6 мм (1/2 |
|
2A |
Неровный отрыв вдоль большинства ветвей |
|
1А |
Отрыв по всей поверхности Х-образного надреза |
|
0A |
Отрыв вне площади Х-образного надреза |

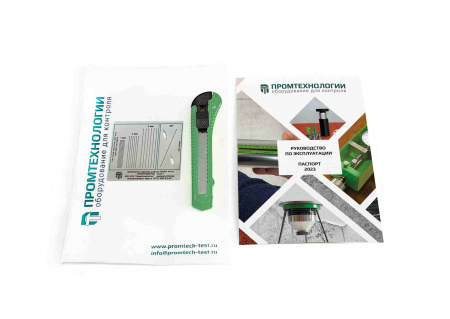

Стандартный комплект поставки:
- адгезиметр надрезов шаблон ПРОМТ АН-Ш
- нож
- пакет с бегунком
- руководство по эксплуатации совмещенное с паспортом
Дополнительные опции:
- оформление метрологической аттестации
