Дефектоискатель акустический Успех АТП-424Э с функцией пассивного обнаружения кабелей
Комплект с интеллектуальным алгоритмом выявления дефектов, в т.ч. поиска кабеля под напряжением.
Рекомендуемые области применения
Электроэнергетика.
Назначение Успех АТП-424Э
...
Загрузка...
149040 руб.RUB
Комплект с интеллектуальным алгоритмом выявления дефектов, в т.ч. поиска кабеля под напряжением.
Рекомендуемые области применения
- Электроэнергетика.
Назначение Успех АТП-424Э
- Обнаружение силовых кабелей, находящихся под напряжением, пассивным методом на глубине до 6 м.
- Поиск мест повреждений кабеля акустическим и электромагнитным способом.
Особенности приемника «АП-027»
«АП-027» — это многофункциональный прибор, который позволяет:
- Осуществлять поиск мест повреждения кабеля акустическим и электромагнитным способом.
- Осуществлять трассопоиск электромагнитным методом.
- Осуществлять поиск дефектов изоляции электрических коммуникаций 2 способами (контактным и бесконтактным).
- Реализовать функцию выбора кабеля из пучка.
Преимущества приемника «АП-027»
- Защита от посторонних шумов (от шума при установке датчика, от шума шин автомобиля, шагов и т.д.).
- Выделение полезного сигнала из зашумленного (отдельная индикация уровня полезного сигнала).
- Расширенная индикация результатов контроля (уровня отфильтрованного полезного сигнала, уровня шума, контроль перегрузки, график посекундных измерений, график результатов измерений из памяти, анализатор частотного спектра сигнала).
Дополнительные возможности приемника «АП-027»
- Высокая чувствительность. Коэффициент усиления тракта до 100 дБ.
- Оператор получает информацию на большом ЖКИ индикаторе со светодиодной подсветкой, а также в наушниках или из встроенного динамика.
- Регулируемый уровень подсветки.
- Класс защиты от внешних воздействий IP54.
Технические характеристики Успех АТП-424Э:
| Приемник «АП-027» | ||
|---|---|---|
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | — | |
| Встроенный излучатель — синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
| Акустический датчик «АД-227» | |
|---|---|
| Параметр | Значение |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
| Электромагнитный датчик «ЭМД-247» | |
|---|---|
| Параметр | Значение |
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Комплектация Успех АТП-424Э:
| Наименование | Количество |
|---|---|
| Трассопоисковый приемник «АП-027» | 1 шт. |

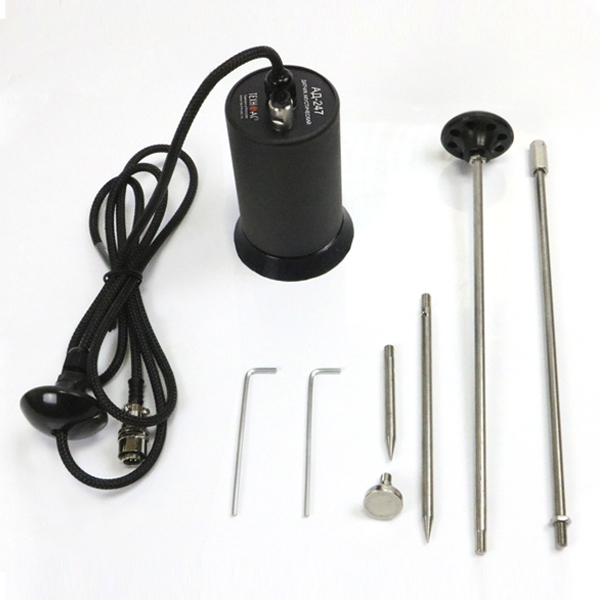

| Комплект акустического датчика «АД-247» | 1 шт. |
| Электромагнитный датчик «ЭМД-247» | 1 шт. |
| Головные телефоны | 1 шт. |
| Держатель для приемника АП-027.00.010 |
1 шт. |
| Крестовая отвертка | 1 шт. |
| Сумка для ЭМД Чехол 53186 |
1 шт. |
| Сумка для комплекта Чехол 53207 |
1 шт. |
| Батарейки для приемника (AA) | 4 шт. |
| Кабель для подключения внешнего аккумулятора AP027.02.030 |
1 шт. |
| Руководство по эксплуатации | 2 шт. |
| Паспорт | 1 шт. |
