Главная Товары Дефектоскопы Дефектоскопы импендансные (акустические) Акустический импедансный дефектоскоп ИД-91М v3

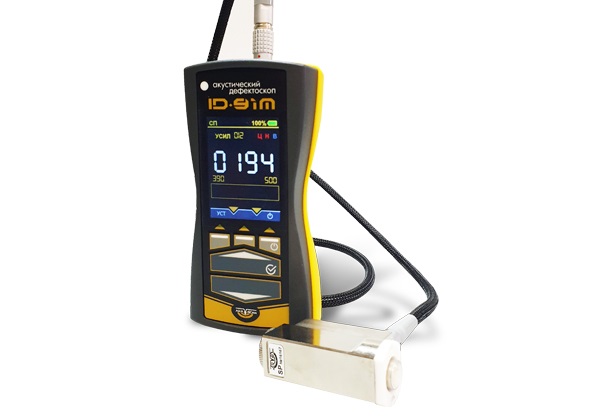

Импедансный дефектоскоп ИД-91М v3 (версия 3) предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.  Производитель ООО «АКА-Скан».  Эксклюзивные права на товарный знак ИД-91М v.3 принадлежат компании АКА-Скан

Особенности и характеристики:

  • Резиновые противоударные протекторы электронного блока;
  • Корпус из ABS пластика
  • Пылевлагозащита корпуса IP54
  • USB разъем для приёма- передачи данных
  • Мембранные клавиши управления с тактильным эффектом;
  • Функция автоматической и ручной настройки;
  • Функция измерения относительной локальной гибкости (ОЛГ)
  • Способ возбуждения преобразователей – импульсный, непрерывный
  • Встроенная память параметров калибровки преобразователей;
  • Возможность замены преобразователей без подстройки к электронному блоку
  • Комплектация  преобразователей  износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
  • Цветной графический TFT дисплей 320х240 (отображение уровня сигнала с визуальным эффектом аналогового стрелочного индикатора)
  • Функция отображения сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях
  • Глубина залегания выявляемых дефектов в конструкциях из алюминиевых сплавов 0,5 мм — 3 мм;
  • Глубина залегания выявляемых дефектов в конструкциях из полимерных композиционных материалов 0,15 — 8,0 мм;
  • Минимальный диаметр выявляемого дефекта в конструкциях из алюминиевого сплава на глубине 0,5 мм — 7 мм;
  • Погрешность измерения площади дефектов — не более 25%
  • Напряжение зарядного устройства +9 В (встроенные аккумуляторы 2700 mAh. Зарядка «на борту»).
  • Возможность работы от батарей АА
  • Вес электронного блока 0,3 кг.
  • Габариты электронного блока, мм  159 х 77 х 35

Условия эксплуатации:

  • температура окружающего воздуха от -10 до +50 градусов по Цельсию;
  • относительная влажность воздуха до 98% при температуре +20 градусов по Цельсию;
  • атмосферное давление от 84 до 106,7 кПа.

Технические характеристики ИД-91М v3:

дефектоскоп ИД-91М дефектоскоп ИД-91М v.3
Способ возбуждения преобразователей импульсный импульсный (ударный),

непрерывный

Рабочая частота (для СП) 500 Гц — 15 кГц 500 Гц — 15 кГц/

500 Гц — 300 кГц

Рабочая частота (для РСП) 12-16 кГц 12-16кГц

12-300 кГц/

Габариты электронного блока 62х152х200 мм 159 х 77 х 35 мм
Вес электронного блока 0,8 кг 0,3 кг
Пылевлагозащита корпуса нет IP54
Возможность подключения к ПК нет да
Возможность работы в режиме комплексная плоскость нет да
Амплитудно-временная характеристика нет да
Режим настройки ручной Ручной и

автоматический

Возможность замены преобразователей без подстройки к электронному блоку нет да
Питание 220 В / батарея «Корунд» Аккумуляторы 2700 mAh c возможностью замены силами потребителя / батареи АА
Встроенное зарядное устройство нет да
Наконечники преобразователей керамические износостойкие корундовые
Индикатор стрелочный Цветной TFT ЖК 320Х240 точек



Комплект поставки ИД-91М v3:

  • ИД-91М версии 3 — электронный блок акустического импедансного дефектоскопа
  • Преобразователь СП — совмещенный преобразователь с износостойким наконечником *
  • Преобразователь РСП — раздельно-совмещенный преобразователь с износостойкими наконечниками *
  • Стандартный образец СО-91
  • Сумка для транспортировки
  • Зарядное устройство
  • Аккумуляторы
  • Кабель для подключения к ПК
  • Флэш карта с ПО
  • Паспорт
  • Свидетельство о калибровке

* Преобразователи по выбору заказчика
