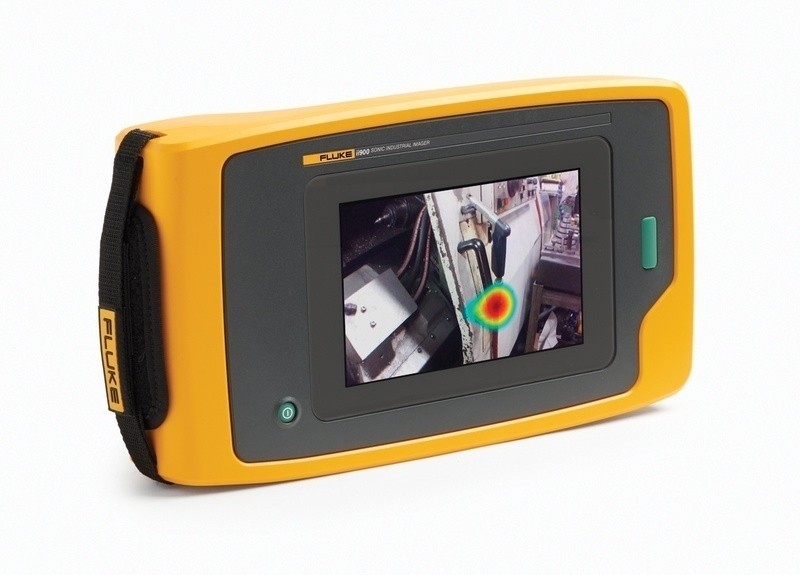

Акустический течеискатель Fluke ii900
Загрузка...
Акустическое устройство визуализации для промышленного применения Fluke ii900 оснащено 64 направленными микрофонами. На основе характерных звуковых колебаний они идентифицируют места утечки газообразных сред из производственного оборудования. С помощью прибора определяются также места нарушения вакуума в емкостях.
Особенности устройства
- Защита от внешних воздействий по IP40 для использования в производственном цехе.
- Сменные батареи для длительной автономной работы.
- Встроенный накопитель для хранения 999 файлов фотографий или 20 видеороликов.
Работа в шумных условиях
Прибор Fluke ii900 оснащен микрофонами высокой чувствительности. Устройство улавливает характерный звук от выходящего или всасываемого газа даже в шумных условиях. Функция подходит для работы в производственном цеху, в случае если надо провести проверку без остановки работающего оборудования.
Экран для отображения результатов исследований
Конструкцией прибора предусмотрен сенсорный экран с диагональю 7 дюймов и разрешением 1280 на 800 точек. Он имеет яркую подсветку для удобного чтения информации в условиях яркого солнечного освещения. Экран поддерживает сенсорное управление, поэтому взаимодействовать с меню можно с помощью пальцев.
Широкий угол зрения
Акустический течеискатель Fluke ii900 оснащено объективом с фиксированным фокусным расстоянием и углом зрения в 65о. Прибор сразу захватывает большое пространство цеха или часть производственного оборудования. Широкий угол зрения сокращает время, необходимое на проведение проверок, и уменьшает трудоемкость работы по обслуживанию оборудования.
Широкий диапазон измерений
Установленные в приборе 64 микрофона могут фиксировать звук в полосе частот от 2 кГц до 52 кГц. Максимальное и минимальное усиление выставляется автоматически или вручную через элементы меню. Кроме того, выбираются конкретные полосы частот с помощью записанных в устройстве образцов или по желанию пользователя. Это дает возможность дифференцировать утечки по видам.
Удобное представление информации
При проведении исследования проблемные точки отображаются на экране Fluke ii900 в виде специальных маркеров. Предусмотрено отображение графики тенденций в виде шкалы частот и дБ, отображение уровня дБ на центральном маркере. Это облегчает процесс дифференциации неисправностей. Утечка отображается в виде одной из 4 палитр в зависимости от интенсивности звука.
Высокая частота кадров
Течеискатель показывает изображение на экране с частотой 25 к/сек. Отслеживается изменение уровня шума утечки газа в реальном времени. Наблюдение в онлайн-режиме облегчает выявление зависимости утечки от режимов работы оборудования.
Технические характеристики Fluke ii900:
| Fluke ii900 | |
|---|---|
| Датчики | |
| Количество микрофонов | 64 цифровых микрофона MEMS |
| Полоса частот | от 2 кГц до 52 кГц |
| Диапазон рабочего расстояния | Утечка 0,005 куб. фута/мин при 100 фунтах на кв. дюйм от 33 футов (утечка 150 мл/мин при 700 кПа от 10 метров) |
| Поле зрения | 65° ± 3° |
| Минимальная частота кадров | 25 кадров/с |
| Встроенная цифровая камера (в видимом диапазоне спектра) | |
| Поле зрения (FOV) | 65° ± 3° |
| Фокусировка | Объектив с фиксированным фокусным расстоянием |
| Дисплей | |
| Дисплей | 7-дюймовый ЖК-дисплей с подсветкой, читаемый при солнечном свете |
| Разрешение | 1280 × 800 (1 024 000 пикселей) |
| Сенсорный экран | Емкостный |
| Акустическое изображение | Да, технология SoundMap™ |
| Хранение изображений | |
| Вместимость памяти | Внутренняя память емкостью 999 файлов изображений или 20 видеофайлов |
| Формат изображения | Наложенное изображение в видимом диапазоне и SoundMap™.JPG или .PNG |
| Формат видео | Наложенное изображение в видимом диапазоне и SoundMap™.MP4 |
| Продолжительность видео | 30 секунд |
| Цифровое экспортирование | Совместимость с USB-C для передачи данных |
| Акустические измерения | |
| Диапазон измерений | от 29,7 дБ до 120 дБ УЗД при 2 кГц от 16 дБ до 106,3 дБ УЗД (±1 дБ) при 19 кГц от 21,4 дБ до 117 дБ УЗД (±1 дБ) при 52 кГц |
| Автоматическое макс./мин. усиление в дБ | Автоматически или вручную, по выбору пользователя |
| Выбор полосы частот | Выбирается пользователем с помощью пользовательских предварительных установок или ручного ввода |
| Программное обеспечение | |
| Легкость использования | Интуитивно понятный пользовательский интерфейс |
| Графики тенденций | Шкала частот и дБ |
| Точечные маркеры | Показание уровня дБ в центральной точке изображения |
| Питание от батареи | |
| Батареи (сменные, заряжаемые) | Литий-ионный аккумулятор, Fluke BP291 |
| Время работы от батареи | ≥2 ч (в комплект поставки прибора входит запасная батарея) |
| Время заряда батареи | 3 часа |
| Способ заряда батареи | Внешнее зарядное устройство с двумя отсеками, EDBC 290 |
| Общие характеристики | |
| Стандартные палитры | 4: Градации серого, «горячий металл», сине-красная и последовательно изменяющийся синий |
| Рабочая температура | от 0 °C до 35 °C (от 32 °F до 95 °F) |
| Температура хранения | от −20 °C до 70 °C (от −4 °F до 158 °F) |
| Относительная влажность | от 10 до 95 % (без конденсации) |
| Габариты (В × Ш × Д) | 186 × 322 × 68 мм |
| Масса (с батареей) | 1,7 кг (3,75 фунта) |
| Номинал основного блока | Защита IP40 от частиц размером 1 мм и более и капель воды |
| Номинал головки датчика | IP51 |
| Гарантия | 2 года |
| Уведомление о самодиагностике | Проверка состояния массива для определения момента, когда массиву микрофонов требуется обслуживание |
| Поддерживаемые языки | Английский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, финский, французский, шведский и японский |
| Соответствие требованиям директивы RoHS | Да |
| Безопасность | |
| Общая безопасность | МЭК 61010-1 |
| Международный стандарт электромагнитной совместимости (ЭМС) | МЭК 61326-1: Портативный Электромагнитная среда МЭК 61326-2-2 CISPR 11: Группа 1, класс A |
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103. |
Комплект поставки Fluke ii900:
- Устройство визуализации Fluke ii900
- Блок питания и зарядное устройство для аккумуляторных батарей (включая сетевые переходники)
- Две защищенные литий-ионные интеллектуальные батареи
- Кабель USB
- Прочный жесткий футляр для переноски
- Регулируемые ремешки для руки и шеи
