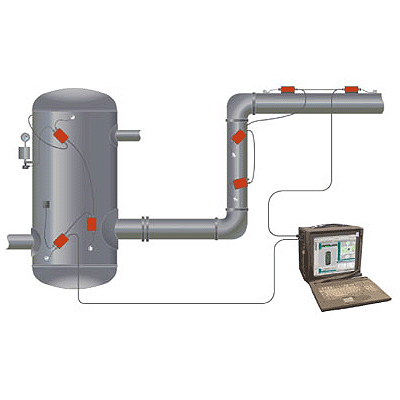

Акустико-эмиссионная система A-Line 32D (PCI-8E)
Акустико-эмиссионная система A-Line 32D (PCI-8E)
Тип оборудования: Акустико-эмиссионная система
Производитель: "ИНТЕРЮНИС", Россия
Серия: A-Line
Модель: A-Line 32D (PCI-8E)
Гарантия:...
Загрузка...В наличии много
по запросу
по запросу
Акустико-эмиссионная система A-Line 32D (PCI-8E)
Тип оборудования: Акустико-эмиссионная система
Производитель: «ИНТЕРЮНИС», Россия
Серия: A-Line
Модель: A-Line 32D (PCI-8E)
Гарантия: 12 месяцев
Назначение прибора:
Акустико-эмиссионная система A-Line 32D (PCI-8E) обладает следующими отличительными особенностями:
- Восемь АЭ каналов плюс два параметрических канала на PCI плате, занимающей один слот в компьютере.
- Полноскоростной PCI интерфейс, обеспечивающий производительность 120 тысяч событий на 8 каналов.
- Максимальное количество каналов — 64 АЭ канала в одном системном блоке (возможно расширение количества каналов за счет объединения нескольких системных блоков в один измерительный комплекс).
- Высокий диапазон измерения амплитуды — 100 дБ.
- Программируемые высококачественные цифровые фильтры.
- Анализ формы волны и спектра сигналов по каждому каналу в реальном времени.
- Надежность каждой системы A-Line 32D (PCI-8E) достигается благодаря 100%-му входному и выходному контролю.
- Традиционная схема построения АЭ системы, с применением аналоговой передачи данных от предусилителя к центральной вычислительной станции по коаксиальному кабелю, позволяет достигнуть простоты использования A-Line 32D (PCI-8E).
- Используется программное обеспечение, реализованное в среде Windows-9X, XP, общее для всех приборов серии A-Line 32D.
Варианты использования:
| Модель | Описание |
| Portable, Portable XL | Компактная переносная АЭ система в индустриальном компьютере, предназначенная для измерений в полевых условиях. |
| Ethernet Box, Ethernet Box XL | Портативная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначена для совместного использования с любыми компьютерами (ноутбуки, ПК, индустриальные станции), обладающими возможностью работы по протоколу Et |
Технические характеристики Акустико-эмиссионная системы A-Line 32D (PCI-8E):
| Максимальное количество каналов в системе | 64 |
| Количество каналов на одной плате обработки данных | 8 |
| Уровень ослабления взаимного влияния между каналами, не хуже | — 66 дБ |
| Максимальная длина коаксиального кабеля РК50 | 250 м |
| Напряжение питания предусилителя | 24 В |
| Быстродействие системы с максимальным количеством каналов: | |
| — регистрация средних значений параметров АЭ сигналов | не менее 15000 соб./с на канал |
| — регистрация параметров каждого АЭ сигнала | не менее 20000 соб./с на систему |
| ПРЕДУСИЛИТЕЛЬ ПАЭФ-014 | |
| Коэффициент усиления | 26 дБ |
| Уровень шума приведенного ко входу в полосе 30 ÷ 500 кГц | не более 5 мкВ |
| Сопротивление нагрузки | 50 Ом |
| Неравномерность АЧХ в полосе пропускания | +0,5/-3 дБ |
| Стандартные частоты среза для сменных фильтров (± 10 %): | |
| — НЧ-фильтров | 500 кГц |
| — ВЧ-фильтров | 25 кГц |
| Крутизна среза АЧХ НЧ-фильтра | 24 дБ/октаву |
| Крутизна среза АЧХ ВЧ-фильтра | 24 дБ/октаву |
| КАНАЛ ИЗМЕРЕНИЯ АЭ ПАРАМЕТРОВ | |
| Полоса пропускания канала измерения | 1 ÷ 500 кГц |
| Разрядность АЦП | 16 бит |
| Частота преобразования АЦП | 2 МГц |
| Максимальный динамический диапазон измерения амплитуды АЭ сигнала |
не менее 84 дБ |
| Максимальная амплитуда АЭ сигнала | 100 дБ |
| Погрешность измерения максимальной амплитуды АЭ сигнала | ± 0,5 дБ |
| Динамический диапазон измерения энергии АЭ сигнала | не менее 120 дБ |
| ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ | |
| Разрядность энергии АЭ сигнала | 48 бит |
| Погрешность времени регистрации АЭ сигнала | ± 1мкc |
| Диапазон измерения длительности АЭ сигнала с разрешением 1 мкс | 1 ÷ 65535 мкс |
| Диапазон времени регистрации максимальной амплитуды АЭ сигнала с разрешением 1 мкс |
1 ÷ 65535 мкс |
| Максимальное число пересечений порога внутри АЭ сигнала | 32768 |
| ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ | |
| Флаг переполнения АЦП во время регистрации AЭ сигнала | |
| Флаг окончания AЭ сигнала по максимальной длительности | |
| Флаг регистрации формы AЭ сигнала | |
| ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ | |
| Диапазон изменения уровня отсечки шумов | 10 ÷ 100 дБ |
| Стандартные частоты среза для цифровых фильтров: | |
| — НЧ-фильтров (не менее 50 дБ/октаву) | 500 кГц |
| — ВЧ-фильтров (не менее 30 дБ/октаву) | 30 кГц |
| Диапазон максимальной длительности | 1 ÷ 65535 мкс |
| Диапазон изменения тайм-аута длительности | 1 ÷ 65535 мкс |
| Диапазон изменения «мертвого времени» | 1 ÷ 65535 мкс |
| ПАРАМЕТРИЧЕСКИЕ ПАРАМЕТРЫ | |
| Максимальное количество параметрических каналов | 2 на плату PCI-8 |
| Разрядность АЦП параметрического канала | 12 бит |
| Частота преобразования АЦП параметрического канала | 50 Гц |
| Полоса пропускания параметрического канала | 0 ÷ 10 Гц |
| Погрешность измерения параметрического канала | ± 5% |
| Параметрический вход по току: | |
| — диапазон входных токов | ± (0 ÷ 25) мА |
| — входное сопротивление | 200 Oм |
| Параметрический вход по напряжению: | |
| — диапазон входных напряжений | ± 5 B |
| — входное сопротивление | 100 кOм |
| ЭЛЕКТРОПИТАНИЕ | |
| Питание комплекса | ~220В ± 20%, 50Гц ± 1Гц |
| Мощность потребления комплекса (в 16-ти канальном исполнении) |
не более 300 Вт |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
| Температура окружающей среды | +5 ÷ +40 °C |
| Относительная влажность при температуре +25° C | до 85 % |
| Атмосферное давление | 640 ÷ 790 мм рт. ст. |
Комплект поставки:
| Portable |
SAX |
Industrial | Ethernet Box* | |
| Компьютер на базе шасси SAX-903V |
+ |
|||
| Шасси промышленного ПК в 19″ стойку |
+ |
|||
| Промышленный компьютер на базе шасси IPC-6806BP-20ZB |
+ |
|||
| Количество каналов |
4÷24 |
4÷40 |
24÷64 |
4÷16 |
| Плата канальная PCI-8 |
Одна на 8 АЭ-каналов |
|||
| Предусилитель ПАЭФ с магнитным держателем |
По числу АЭ-каналов |
|||
| Датчик GT-200 |
По числу АЭ-каналов |
|||
| Магнитный держатель датчика |
По числу АЭ-каналов |
|||
| Кабель РК-50 на катушке (пластмассовая малая) 100 м |
По числу АЭ-каналов |
|||
| Косичка (для подсоединения кабеля к компьютеру) |
По числу АЭ-каналов |
|||
Комплексы с количеством каналов больше 32-х поставляются по согласованию с заказчиком.
