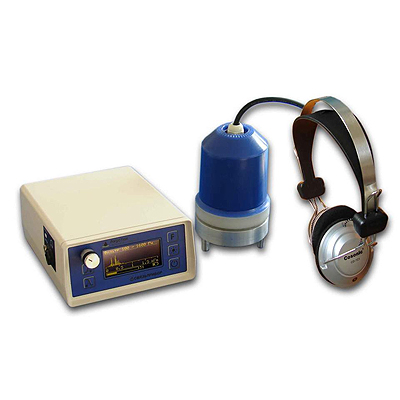

Акустико-эмиссионная система Лель A-Line 32D (DDM)
Тип оборудования: Акустико-эмиссионная система
Производитель: «ИНТЕРЮНИС», Россия
Серия: A-Line
Модель: A-Line 32D (DDM)
| Номер по Госреестру |
25330-03 |
ТУ-4013-002-02569000-03
| Класс СИ |
36 |
| Информация о поверке |
МП НИЦПВ |
| Периодичность поверки |
1 год |
Гарантия: 12 месяцев
Назначение прибора: Акустико-эмиссионная система Лель A-Line 32D (DDM) предназначена для неразрушающимого контроля методом AЭ без вывода из эксплуатации трубопроводов, сосудов давления, резервуаров, котлов, железнодорожных цистерн, буровых вышек, кранов, мостов и других конструкций; использования для контроля качества оборудования, выпускаемого для нефтяной, газовой, химической и других отраслей
Варианты использования:
|
МОДЕЛЬ |
ОПИСАНИЕ |
|
Portable |
Компактная переносная АЭ система в индустриальном компьютере, предназначенная для измерений в полевых условиях. |
|
Ethernet Box |
Портативная АЭ система сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначена для совместного использования с любыми компьютерами (ноутбуки, ПК, индустриальные станции), обладающими возможностью работы по протоколу Ethernet. |
Акустико-эмиссионная система Лель A-Line 32D (DDM) обладает следующими отличительными особенностями:
- Качество — каждый функциональный блок системы Лель /A-Line 32D (DDM)/ подвергается 100%-му входному контролю, а после сборки вся система в целом проходит комплексные испытания.
- Надежность — непрерывное получение всех данных о ходе испытания в режиме реального времени, взрывозащищенное исполнение, возможность автоматически управлять процессом испытания.
- Помехозащищенность — вся обработка полученной информации и вычисление АЭ параметров происходит непосредственно в модуле, расположенном на объекте контроля, передача обработанных данных осуществляется в цифровом виде, обеспечена гальваническая развязка каждого модуля.
- Эффективность — одной из новых возможностей Лель /A-Line 32D (DDM)/ является контроль протяженных объектов суммарной длиной до 5 км одновременно одной портативной системой.
- Универсальность — новый принцип построения системы и ее возможности позволяют использовать Лель /A-Line 32D (DDM)/ как для мобильного периодического контроля, так и для стационарного непрерывного контроля (мониторинга) с возможностью управления объектом.
- Гибкость — сегменты кабеля, соединяющие между собой модули, могут быть разной длины и выбираются заказчиком системы Лель /A-Line 32D (DDM)/ в зависимости от особенностей контролируемых объектов, а использование стандартных переходников позволяет, при необходимости, наращивать длину сегмента. Кроме того, становится возможным размещение системы и обслуживающего персонала на максимально возможном расстоянии от объекта контроля.
- Высокое быстродействие — акустико-эмиссионная система Лель /A-Line 32D (DDM)/ продолжает успешно функционировать, отображать данные и не терять управления при интенсивности более 15 тысяч событий на каждый канал.
- Широкие возможности — Лель /A-Line 32D (DDM)/ предоставляет пользователю следующие возможности: регулируемый коэффициент усиления, программно переключаемые фильтры, режим излучения импульсов, цифровой осциллограф с возможностью установки независимого порога и регулируемой разверткой, три параметрических канала с возможностью переконфигурирования в выходы управления, температурный датчик, двухцветный индикатор состояния модуля АЭ, — и все это для каждого из каналов.
- Удобство работы — используется программное обеспечение, реализованное в среде Windows на русском языке, общее для всех приборов серии A-Line 32D.
Технические характеристики Акустико-эмиссионной системы Лель A-Line 32D (DDM):
| ОБЩИЕ ПАРАМЕТРЫ | |
| Максимальное количество каналов на одну линию | 16 |
| Длина сегмента кабеля для передачи данных между модулями | не более 100 м |
| Максимальная длина одной линии | 1600 м |
| Быстродействие системы с максимальным количеством каналов на линии: | |
| — регистрация средних значений параметров АЭ сигналов | не менее 15000 соб./с на модуль АЭ |
| — регистрация параметров каждого АЭ сигнала | не менее 16000 соб./с на линию |
| АНАЛОГОВЫЙ ТРАКТ | |
| Коэффициент усиления (с шагом 1 дБ) | 20 ÷ 60 дБ |
| Уровень шума приведенного ко входу в полосе 30 ÷ 500 кГц | не более 5 мкВ |
| Стандартные частоты среза для переключаемых фильтров (± 10 %): | |
| НЧ-фильтров | 100, 250, 350, 500 кГц |
| ВЧ-фильтров | 30 (1*), 50, 100, 150 кГц |
| Крутизна среза АЧХ НЧ-фильтров | не менее 24 дБ/октаву |
| Крутизна среза АЧХ ВЧ-фильтров | не менее 24 дБ/октаву |
| Неравномерность АЧХ в диапазоне рабочих частот | +0,5 / -3 дБ |
| Амплитуда импульсов в режиме излучения | 10 ÷ 140 В |
| Погрешность амплитуды излучаемых импульсов | ± 10 % |
| Частота излучаемых импульсов | 1 Гц |
| ИЗМЕРИТЕЛЬНЫЙ ТРАКТ | |
| Диапазон рабочих частот измерительного тракта | 30 (1*) ÷ 500 кГц |
| Разрядность АЦП | 14 бит |
| Частота преобразования АЦП | 1(2*) МГц |
| Динамический диапазон измерения амплитуды АЭ сигнала | не менее 72 дБ |
| КАНАЛ ЦИФРОВОГО ОСЦИЛЛОГРАФА | |
| Количество каналов цифрового осциллографа | 1 на модуль АЭ |
| Частота дискретизации цифрового осциллографа | 25, 50, 100, 250, 500, 1000 кГц |
| Количество точек цифровой осциллограммы | 1000 / 2000 |
| Количество точек претриггеринга осциллограммы | 0 ÷ 2000 |
| ИЗМЕРЯЕМЫЕ АЭ ПАРАМЕТРЫ | |
| Максимальная амплитуда АЭ сигнала | не менее 100 дБ |
| Погрешность измерения максимальной амплитуды АЭ сигнала | ± 0,5 дБ |
| Динамический диапазон измерения энергии АЭ сигнала | не менее 120 дБ |
| Диапазон измерений числа выбросов АЭ сигнала | 1 ÷ 32768 |
| Диапазон измерений длительности АЭ сигнала с разрешением 1 мкс | 1 ÷ 65535 мкс |
| Диапазон измерений времени нарастания АЭ сигнала с разрешением 1 мкс | 1 ÷ 65535 мкс |
| Погрешность временного разрешения при регистрации АЭ сигнала по каналами | ± 1 мкc |
| ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ |
| Флаг переполнения АЦП во время регистрации AЭ сигнала |
| Флаг окончания AЭ сигнала по максимальной длительности |
| Флаг регистрации формы AЭ сигнала |
| ПРОГРАММИРУЕМЫЕ ПАРАМЕТРЫ | |
| Диапазон изменения уровня отсечки шумов | 0 ÷ 108 дБ |
| Диапазон максимальной длительности | 10 мкс ÷ 65535 мкс |
| Диапазон изменения тайм-аута длительности | 10 мкс ÷ 65535 мкс |
| Диапазон изменения «мертвого времени» | 30 мкс ÷ 65535 мкс |
| ПАРАМЕТРИЧЕСКИЕ КАНАЛЫ | |
| Максимальное количество параметрических каналов | 4 на модуль АЭ |
| Разрядность АЦП параметрического канала | 12 бит |
| Частота преобразования АЦП параметрического канала | 50 Гц |
| Полоса пропускания параметрического канала | 0 ÷ 5 Гц |
| Погрешность измерения параметрического канала | ± 5% |
| Параметрический вход по току | 1 на модуль АЭ |
| — диапазон входных токов | ± (0 ÷ 25) мА |
| — входное сопротивление | 200 Oм |
| Параметрический вход по напряжению | 2 на модуль АЭ |
| — диапазон входных напряжений | ± 5 B |
| — входное сопротивление | 100 кOм |
| Внутренний канал измерения температуры | 1 на модуль АЭ |
| — диапазон измеряемых температур | -40 ÷ +125 °C |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ МОДУЛЯ АЭ | |
| Температура окружающей среды | -20 ÷ +50 °C |
| Относительная влажность при температуре +25° C | не более 95% |
| Атмосферное давление | 460 ÷ 960 мм рт. ст. |
| УСЛОВИЯ ЭКСПЛУАТАЦИИ СИСТЕМНОГО БЛОКА КОМПЬЮТЕРА | |
| Температура окружающей среды | +5 ÷ +40 °C |
| Относительная влажность при температуре +25° C | не более 80% |
| Атмосферное давление | 640 ÷ 790 мм рт. ст. |
| ЭЛЕКТРОПИТАНИЕ | |
| Питание комплекса | ~220В ± 20%, 50Гц ± 1Гц |
| Потребляемая мощность одного модуля АЭ | не более 2 Вт |
| Потребляемая мощность комплекса (в 24-х канальном исполнении) | не более 500 Вт |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
| КОМПЛЕКТАЦИЯ | Portable | Ethernet Box* | PCMCIA |
| Компьютер на базе шасси АсмеII-843 | + | ||
| Промышленный компьютера на базе шасси IPC-6806BP-20ZB | + | ||
| PCMCIA — PCI конвертер | + | ||
| Количество каналов | 4÷48 | 4÷48 | 4÷32 |
| Контроллер линии | Один на 12 АЭ-каналов | ||
| Модуль сбора данных c магнитным держателем | По числу АЭ-каналов | ||
| Датчик GT-200 | По числу АЭ-каналов | ||
| Магнитный держатель датчика | По числу АЭ-каналов | ||
| Кабель типа UTP на большой металлической катушке 70 м | По числу линий (одна линия — 12 АЭ-каналов) |
||
| Кабель типа UTP на малой пластмассовой катушке 30 м | По числу АЭ-каналов минус количество линий | ||
| Терминатор линии | 1 на линию + 1 запасной | ||
| Программное обеспечение | + | + | + |
