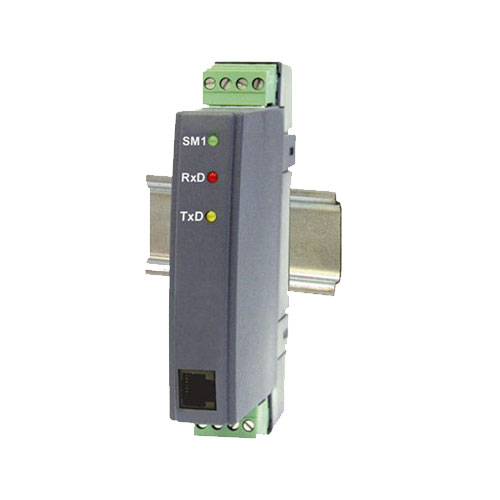

Измерительный прибор на DIN-рейке PCE-SM1 подходит для подачи аналоговых сигналов на шину. Различные аналоговые сигналы, такие как 0 … 20 мА, 0 … 10 В, PT100 и т. Д., Преобразуются из модуля аналогового ввода в RS485 Modbus. Метод передачи через Modbus — RTU или ASCII. Модуль ввода монтируется на Huntschien. Измерительное устройство для DIN-рейки параметрируется через интерфейс RS232 на передней панели и программное обеспечение для конфигурации.
Вход (по выбору) | 2 x 0 … 10 В 2 x 0/4 … 20 мА 1 x 0 … 10 В / 1 x 0/4 … 20 мА 2 x PT100 (-200 … 850 ° C) |
интерфейс | RS485 |
бревна | Modbus RTU / ACSII |
Общие технические данные | |
размеры |
22,5 х 120 х 100 мм |
монтаж |
Монтаж на DIN-рейку 35 мм |
класс защиты |
IP 40 |
Напряжение питания (по выбору) |
85 … 253 В AC / DC |
вход |
4 ВА |
условия окружающей среды |
-20 … 55 ° C / <95% рф |
максимальное поперечное сечение кабеля |
1,5 mm² |
