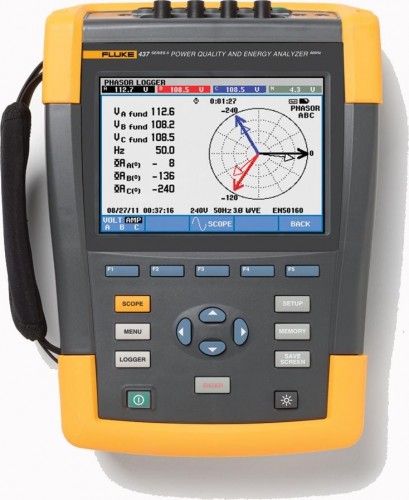

Анализатор энергии Fluke 437 II
В авиации, космонавтике, военной сфере и пр. к надежности и качеству электроснабжения предъявляются особые требования, так как его недостатки и сбои могут иметь катастрофичные последствия. Однако...
Загрузка...
по запросу
по запросу
В авиации, космонавтике, военной сфере и пр. к надежности и качеству электроснабжения предъявляются особые требования, так как его недостатки и сбои могут иметь катастрофичные последствия. Однако использовать средства для анализа качества электроэнергии промышленного назначения в таких сферах невозможно, так как многие системы работают на частоте 400 Гц (и запитываются от соответствующих сетей). Эту проблему позволяет решить старшая модель в линейке анализаторов качества энергии Fluke 430 серии II, специально разработанная для таких задач.
Функциональные особенности анализатора энергии Fluke 437 II
Обладая полной функциональностью модели Fluke 435-II, анализатор качества электроэнергии Fluke 437-II, кроме того, может выполнять измерения на частоте 400 Гц (в дополнение к 50 и 60 Гц), что делает его незаменимым для использования в военной сфере, авиации и т.п.
Обладая множеством функций, анализатор электроэнергии настроен для оптимального выполнения измерений в любых обстоятельствах. Однако при необходимости, вы можете перенастроить прибор «под себя», в соответствии со своими требованиями для конкретных условий работы.
Преимущества анализатора электроэнергии Fluke 437 II
- Полное соответствие требованиям международных норм – стандарту IEC 61000-4-30 Класс A;
- наивысший уровень безопасности;
- гибкость использования – подключение к объекту контроля может выполняться контактным или бесконтактным способом;
- эффективное отслеживание всех характеристик питающей сети на предмет соответствия нормативным показателям;
- немедленный анализ выбранных параметров с использованием функции регистрации;
- точное измерение гармонических искажений с фиксацией промежуточных гармоник (до 50-х включительно), которые являются одной из причин отказов оборудования и нештатного срабатывания систем коммутации;
- определение энергопотерь в денежном эквиваленте с использованием калькулятора потерь энергии;
- возможность определения КПД инверторных преобразователей (при использовании опционных токовых клещей для измерения силы постоянного тока);
- сохранение результатов на SD-карте, благодаря чему обеспечивается простота переноса данных.
Технические характеристики Fluke 437 II:
| Fluke 437 II | ||||
|---|---|---|---|---|
| Диапазон измерений | Разрешение | Точность | ||
| Среднеквадратичное напряжение (переменное+постоянное) | 1–1000 В — между фазой и нейтралью | 0,01 В | ± 0,1% от номинального напряжения*** | |
| Пиковое напряжение | 1–1400 В пикового напряжения | 1 В | 5% от номинального напряжения | |
| Коэффициент амплитуды напряжения (CF) | 1,0 > 2,8 | 0.01 | ± 5 % | |
| Vfund (основное напряжение) | 0,1 В | ± 0,1% от номинального напряжения | ||
| Сила тока (погрешность без погрешности клещей) | ||||
| Тип клещей | Диапазон измерений | Разрешение | Точность | |
| Амперы (переменный+постоянный ток) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| А (пиковый ток) | i430-Flex | 8400 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % |
| 1 мВ/А | 5500 A (пиковый ток) | 1 А (среднекв. знач.) | ± 5 % | |
| Коэффициент амплитуды тока (CF) | 1–10 | 0.01 | ± 5 % | |
| А (среднекв. знач.) 1/2 | i430-Flex 1x | 5–6 000 A | 1 В | ± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 1% ± 10 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 1% ± 10 ед.мл.разр. | |
| Afund (ток основной частоты) | i430-Flex 1x | 5–6 000 A | 1:00 AM | ± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x | 0,5–600 A | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 1x | 5–2000 A | 1 В | ± 0,5% ± 5 ед.мл.разр. | |
| 1 мВ/А 10x | 0,5–200 A (только переменный ток) | 0,1 В | ± 0,5% ± 5 ед.мл.разр. | |
| Гц | ||||
| Частота | 42,500–57,500 Гц | 0,001 Гц | ± 0,01 Гц | |
| от 51,000 Гц до 69,000 Гц | 0,001 Гц | ± 0,01 Гц | ||
| от 340,0 Гц до 460,0 Гц | 0,1 В | ± 0,1 Гц | ||
| Мощность | ||||
| Ватты (В-А, вар) | i430-Flex | макс. 6 000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. |
| 1 мВ/А | макс. 2000 МВт | 0,1 Вт–1 МВт | ± 1% ± 10 ед.мл.разр. | |
| Коэффициент мощности (Cos j/DPF) | 0–1 | 0.001 | ± 0,1% при номинальных условиях нагрузки | |
| Энергетический сектор | ||||
| кВт-ч (кВА-ч, квар-ч) | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 ед.мл.разр. | |
| Потери энергии | i430-Flex 10x | Зависит от номинала клещей и напряжения | ± 1% ± 10 одиночных импульсов, за исключением точности сопротивления | |
| Гармоники | ||||
| Порядок гармоники (n) | Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Порядок промежуточной гармоники (n) | ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 | |||
| Вольты | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1 % |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–1000 В | 0,1 В | ± 5% * | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Амперы | %f | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,1% |
| %r | 0,0–100 % | 0.10% | ± 0,1% ± n x 0,4 % | |
| Абсолютное значение | 0,0–600 A | 0,1 В | ± 5% ± 5 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 2,5 % | |
| Ватты | %f или %r | 0,0–100 % | 0.10% | ± n x 2% |
| Абсолютное значение | Зависит от номинала клещей и напряжения | — | ± 5% ± n x 2 % ± 10 ед.мл.разр. | |
| THD (суммарные гармонические искажения) | 0,0–100 % | 0.10% | ± 5 % | |
| Сдвиг фаз | От -360° до +0° | 1° | ± n x 1° | |
| Фликкер | ||||
| Plt, Pst, Pst (1 мин.) Pinst | 0,00–20,00 | 0.01 | ± 5 % | |
| Дисбаланс | ||||
| Вольты | % | 0,0-20,0 % | 0.10% | ± 0,1 % |
| Амперы | % | 0,0-20,0 % | 0.10% | ± 1 % |
| Управляющие сигналы сети | ||||
| Пороговые уровни | Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала | — | — | |
| Частота сигнала | от 60 Hz до 3000 Hz | 0,1 В | ||
| Относительное напряжение (%) | 0,0–100 % | 0.10% | ± 0,4 % | |
| Абсолютное напряжение, усредненное за 3 с (В 3s) | от 0,0 В до 1000 В | 0,1 В | ± 5 % от номинального напряжения | |
| Общие характеристики | ||||
| Корпус | Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 | |||
| Дисплей | Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. | |||
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) | |||
| Часы реального времени | Метка даты и времени для режима «Тенденция», отображение переходного процесса, монитор системы и регистрация событий | |||
| Условия эксплуатации | ||||
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | |||
| Температура хранения | -20 °C ~ +60 °C | |||
| Влажность | +10 °C ~ +30 °C: относительная влажность 95 % без конденсации | |||
| +30 °C ~ +40 °C: относительная влажность 75 % без конденсации | ||||
| +40 °C ~ +50 °C: относительная влажность 45 % без конденсации | ||||
| Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. | |||
| До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. | ||||
| Максимальная высота хранения 12 км (40 000 фт) | ||||
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | |||
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента | |||
| Гарантия | Три года (детали и сборка) на основной прибор, один год на вспомогательное оборудование | |||
| Принадлежности, входящие в комплект | ||||
| устройства питания | Набор переходников с вилками международных образцов BC430. BP290 (литий-ионная батарея одинарной емкости) 28 Вт-ч (7 ч или более). | |||
| Измерительные провода | Измерительный провод TL430 и набор зажимов типа «крокодил» | |||
| Цветовая маркировка | Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки | |||
| Гибкие токоизмерительные датчики | i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей | |||
| Память, ПО и подключение к ПК | Карта SD 8 ГБ. PowerLog на компакт-диске (содержит руководства оператора в формате PDF). USB-кабель A-Bmini | |||
| Футляр для переноски | C1740, мягкий футляр для 434-II и 435-II C437. Твердый футляр с роликами для 437-II. | |||
Комплект поставки Fluke 437 II:
- Анализатор энергии Fluke 437 II
- Адаптер питания BC430
- Набор переходников с вилками международных образцов
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов)
- Измерительный провод TLS430
- Набор зажимов типа «крокодил»
- Зажимные клещи с цветовой маркировкой WC100
- Региональные ярлыки, I430flex-TF, длина 24 дюйма (61 см)
- 4 экземпляра клещей
- Карта памяти SD объемом 8 ГБ
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF)
- USB-кабель A-B мини
