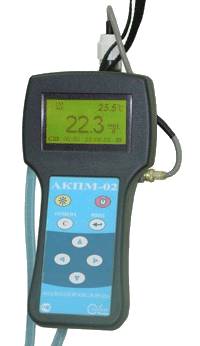

Анализатор кислорода АКПМ-1-02Т (для теплоэнергетики) в комплекте с амперометрическим сенсором
Загрузка...
Анализатор АКПМ-1-02Т применяется при оперативном и автоматическом контроле процессов водохимподготовки в тепловой и атомной энергетике, в теплосетях и на промышленных предприятиях, а также может использоваться в автоматизированных системах контроля и управления технологическими процессами в химической, пищевой, микробиологической, микроэлектронной и фармацевтической промышленности.
Анализатор также находит применение в научно-исследовательских институтах при проведении фундаментальных исследований по изучению явлений коррозии металлов, механизмов растворимости и массообмена кислорода в жидкостях.
Анализаторы кислорода АКПМ-1-02Т зарегистрированы в Государственном реестре средств измерений под номером 46062-11.
Принцип действия анализаторов кислорода АКПМ-1-02Т основан на поляризации катода относительно вспомогательного электрода и измерении тока деполяризации, возникающего в результате диффузии кислорода из исследуемой жидкости или газа и последующей электрохимической реакции его восстановления.
Анализатор кислорода АКПМ-1-02Т состоит из измерительного устройства и амперометрического сенсора.
Сигналы амперометрического сенсора и датчика температуры усиливаются в предварительном усилителе, нормируются и подаются на АЦП.
После внесения автоматической коррекции на температурную зависимость коэффициента проницаемости кислорода в газопроницаемой мембране и/или температурную зависимость коэффициента растворимости кислорода в воде, полученный ИП сигнал в цифровом виде выдается на табло анализатора в выбранной оператором единице измерения.
Одновременно сигнал амперометрического сенсора преобразуется в токовый сигнал 0-5 мА/0-20 мА/4—20 мА.
Сигнал может передаваться на компьютер через RS-232 или RS-485.
Результаты измерений записываются в энергонезависимую память в формате выбранного протокола (непрерывная или дискретная запись) и в электронный блокнот.
Анализаторы кислорода АКПМ-1-02Т имеют прочный, лито водонепроницаемый корпус степени пылевлагозащиты IP-65.
Анализатор работает под управлением микроконтроллера и имеет простой и удобный для Пользователя программный интерфейс.
Пользователю управлять работой анализатора, осуществлять различные виды настроек и калибровок, записывать и выводить информацию на дисплей анализатора, компьютер и др. внешние устройства.
Анализатор кислорода и комплектующие изделия к нему поставляются в прочном пластмассовом контейнере.
Контейнер может использоваться для переноски прибора при работе в полевых условиях.
Рекомендуем сохранить контейнер для последующей отправки прибора предприятию изготовителю или региональной ЦСМ для проведения периодической поверки и технического обслуживания.
Анализаторы кислорода АКПМ-1-02Т обеспечивают:
• Измерение концентрации, парциального давления кислорода и температуры в жидких и газообразных средах;
• Автокалибровку по одной точке — атмосферному воздуху (для измерений в газах и жидкостях);
• Спецкалибровку при проведении измерений в неводных средах и культуральных жидкостях;
• Возможность проверки и калибровки нулевой точки (стабильность нулевой точки гарантируется);
• Автоматическая система синфазной температурной компенсации на свойства мембраны и анализируемой жидкости;
• Коррекцию барометрического давления и солености;
• Коррекцию систематической погрешности «жидкость-газ»;
• Автоматическую сигнализацию превышения пороговых уровней регулирования кислорода и допустимых температур пробы;
• Удобный интерфейс;
• Возможность выбора удобной для оператора единицы измерения;
• Подсветку графического дисплея, комфортность работы в затемненных условиях;
• Дискретную запись результатов измерений в энергонезависимую память в режимах Протоколирование и Электронный блокнот с возможностью отображения на графическом дисплее и передачу в ПК;
• Передачу информации с помощью интерфейса RS-232;
• Программное обеспечение для приема сигналов по интерфейсу RS-232 на персональном компьютере и обработки информации;
• Самодиагностику;
• Герметичность корпуса со степенью защиты IP-65;
• Надёжность и простоту в обслуживании и эксплуатации.
Технические характеристики АКПМ-1-02Т:
| Диапазон измерений: — концентрации кислорода, мкг/дм3 — концентрации кислорода, мг/дм3 — парциального давления кислорода, мм.рт.ст — парциального давления кислорода, кПа — температуры анализируемой жидкости, oС |
0,1-20000 0,01-100,00 0,1-2000 0,0001-200,00 0-50 |
| Пределы допускаемой погрешности анализатора: при измерении: в диапазоне: 0 — 2000 мкг/дм3 в диапазоне: 2 — 100 мг/дм3 в диапазоне: 0 — 20 кПа в диапазоне: 20 — 200 кПа в диапазоне: 0 — 200 мм.рт.ст. в диапазоне: 200 — 2000 мм.рт.ст. — температуры, oС |
+(1+0,025*А) +0,025*А +(0,001+0,01*А) +0,02*(А-10) +(0,2+0,01*А) +0,022·(А-100) +0,3 |
| Время установления 90% показаний при скачкообразном изменении концентрации кислорода при 25 oС, с, не более | 30 |
| Время установления рабочего режима после включения, мин, не более | 5 |
| Срок службы амперометрического сенсора | Не ограничен |
| Потребляемая мощность, В·A, не более | 2 |
| Напряжение питания: | Аккумулятор, адаптер |
| Масса анализатора, кг, не более | 1 |
Примечание: А — показания анализатора в выбранной единице измерения.
