Анализатор ситовой А 20×4 (на базе ВП 50)

Анализатор ситовой А 20×4 (на базе ВП 50)

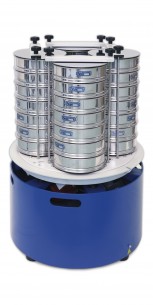

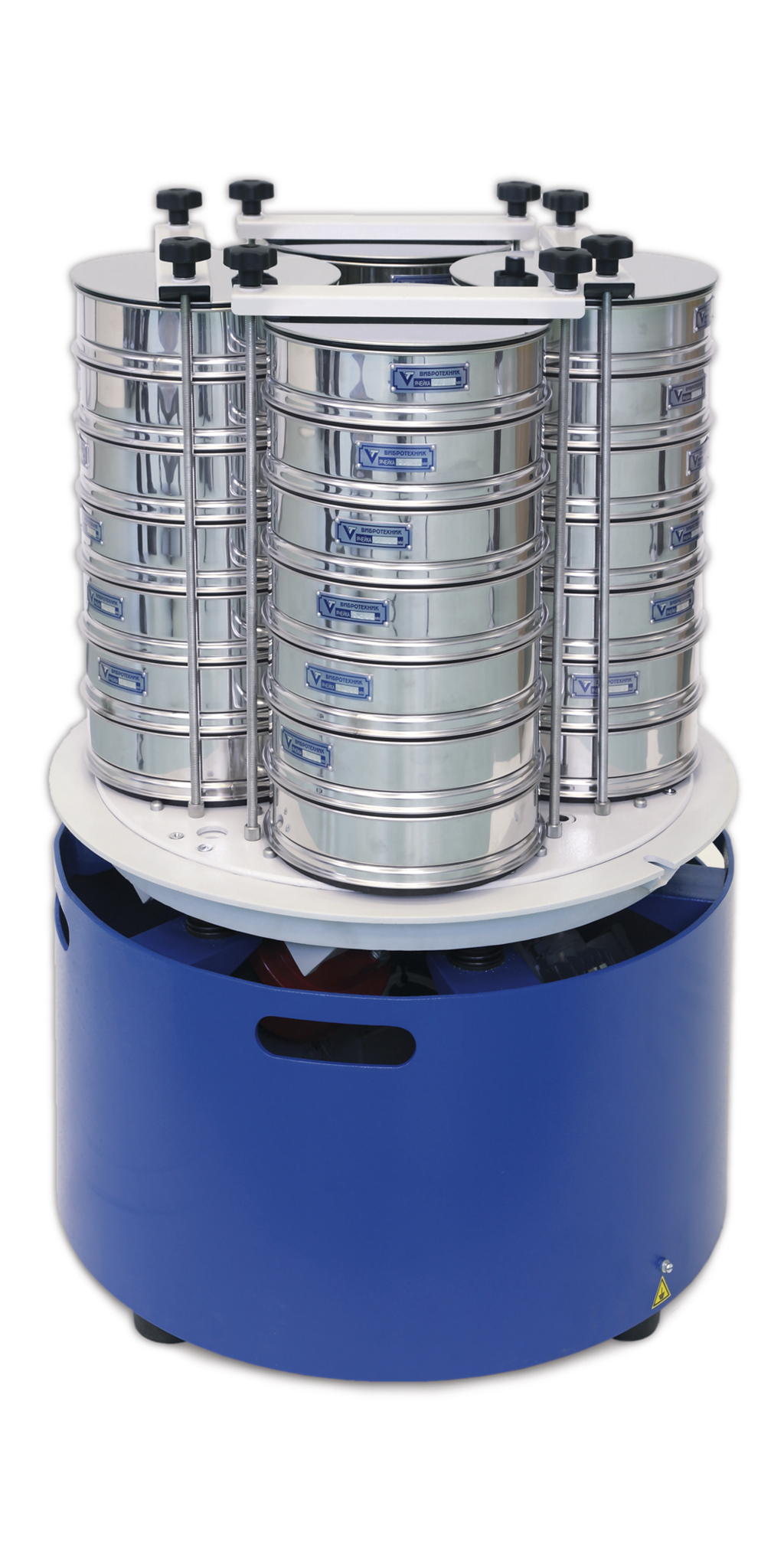

Вибросито или ситовой анализатор А 20×4, основанный на базе ВП 50, предназначен для сухого рассева сыпучих материалов в периодическом режиме.

Описание устройства

В состав анализатора входят: вибропривод, просеивающая часть (состоящая из комплекта сит, поддона и крышки), и устройство крепления сит (УКС).

Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Вибропривода».

Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит.

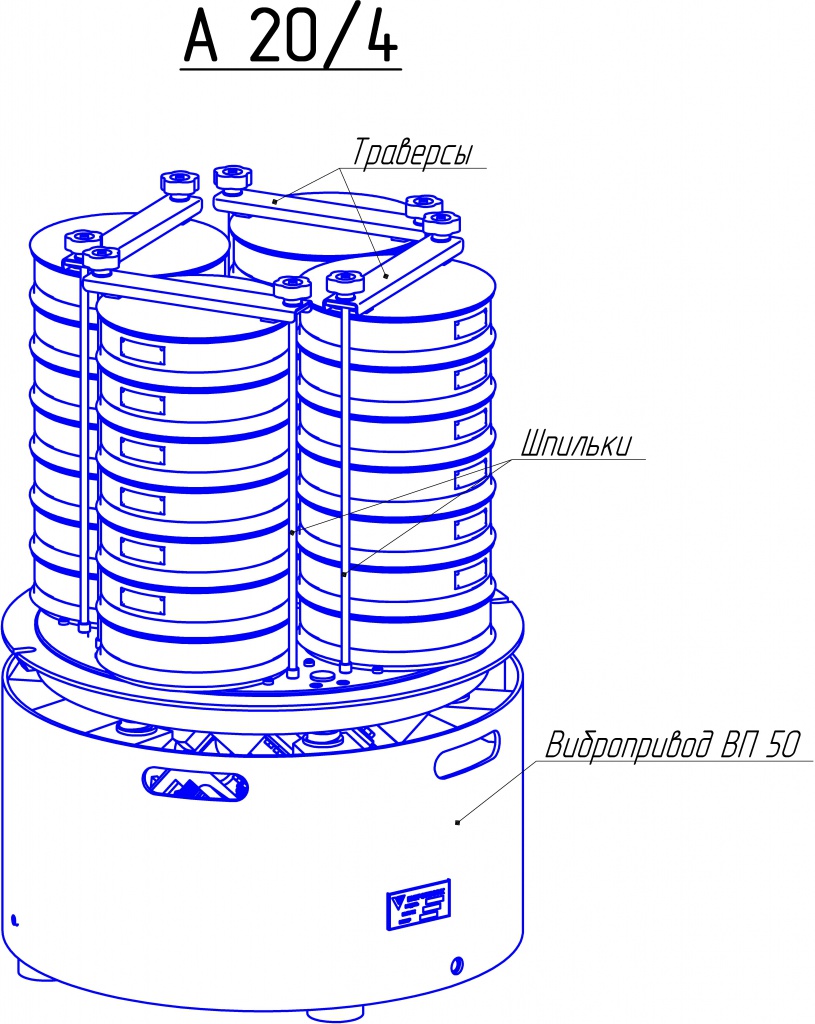

Во всех анализаторах (кроме А 50) устройство крепления состоит из траверсы и двух шпилек с маховичками.

В Анализаторе А 20 на базе ВП 50 используется четыре УКС одновременно.

В Анализаторе А 50 вместо траверсы устанавливается крестовина с кольцом.

Просеивающие элементы анализаторов — сита имеют сходную конструкцию и состоят из обечайки и кольца, между которыми закреплена просеивающая поверхность, выполненная из металлотканой сетки или перфорированного полотна. Сита А 50 разборные, что позволяет производить замену просеивающей поверхности.

Подробное описание сит приведено в соответствующем разделе страницы «Сита».

На Вибропривод ВП 30 и ВП 30Т устанавливаются сита диаметром 120, 200 и 300 мм; на вибропривод ВП 50 – 200, 300 и 500 мм.

При технологической задаче по увеличению объема сит или установке нескольких комплектов сит в одну колонку, могут применяться промежуточные кольца и поддоны.

Работа анализатора

Материал, подлежащий рассеву, загружается на верхнее сито, после чего комплект сит фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленным на платформе ситам винтовые возвратно-поступательные колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности от центра к периферии. Длина такой траектории движения значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний зависит от массы сит с просеиваемым материалом.

Особенности анализатора

Частицы крупностью больше отверстий в просеивающем элементе сита (надрешетный продукт) остаются на сите, а менее крупные (подрешетный продукт) — просыпаются на сита, расположенные ниже.

Особенности:

• Эффективный рассев за счет винтовых возвратно-поступательных колебаний платформы вибропривода;
• Изготовление сит из пищевой нержавеющей стали;
• Установка времени работы анализатора и звуковое оповещение об окончании работы (на анализаторах на базе ВП 30Т);
• Комплектация промежуточными кольцами и поддонами (для увеличения объема загружаемого материала и установки нескольких наборов сит на один вибропривод);
• Герметичное соединение сит за счет уплотнительных резиновых колец (в С 20/50, С 30/50 и С 50/70);
• Пониженный уровень шума при работе за счет применения эластичных приводных элементов;
• Низкое энергопотребление.
