Анализатор заземления MI 3290
MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет...
Загрузка...В наличии много
от 442100 руб.RUB
MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.
Область применения анализатора заземления MI 3290:
- Измерение защитного заземления одностоечных и многостоечных опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение защитного заземления трансформаторных станций (преобразует среднее напряжение в низкое напряжение);
- Измерение защитного заземления подъемных установок, радиовышек;
- Измерение защитного заземления солнечных электростанций, ветровых и гидравлических турбин;
- Измерение защитного заземления в промышленных зонах.
Особенности анализатора заземления MI 3290:
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону;
- Измерительных частот (55 Гц … 15 кГц);
- Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение на одностоечных и многостоечных опорах ЛЭП;
- Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81);
- Отображение зависимости Z(f) на экране;
- Комбинированное питание;
- Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой;
- Измерение импульсного импеданса (имитация удара молнии).
Функции анализатора заземления MI 3290:
- 2-, 3-, 4-полюсные измерения сопротивления заземления;
- Измерение сопротивления заземления с помощью одних клещей;
- Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2 клещей);
- Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
- Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
- Измерение сопротивления заземления одностоечных опор ЛЭП с помощью гибких клещей;
- Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- Измерение силы тока (железные, гибкие клещи);
- Измерение сопротивления проводников токами 7 мА и 200 мА;
- Измерение электрического потенциала грунта;
- Измерение шагового и контактного напряжения;
- Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
Функции модификаций анализатора заземления MI 3290:
| Параметр | MI 3290 GP | MI 3290 GF | MI 3290 GL | MI 3290 GX1 | MI 3290 GX4 |
| Измерение сопротивления заземления 2-полюсный метод |  |
|
|
|
|
| Измерение сопротивления заземления 3-полюсный метод | |
|
|
|
|
| Измерение сопротивления заземления 4-полюсный метод | |
|
|
|
|
| Одна частота/несколько/Z(f) | |
|
|
|
|
| Измерение удельного сопротивления грунта (метод Веннера) | |
|
|
|
|
| Измерение удельного сопротивления грунта (метод Шлумбергера) | |
|
|
|
|
| Измерение сопротивление заземления с одними клещами | — | — | |
|
|
| Измерение сопротивления заземления с двумя клещами | — | — | |
|
|
| Измерение переходного импульсного импеданса | — | — | |
|
|
| Измерение импеданса на частоте 25 кГц | — | — | |
|
|
| Измерение шагового/контактного напряжения | — | |
— | |
|
| Потенциал | — | |
— | |
|
| Измерение сопротивления проводников токами 200 и 7 мА | — | |
— | |
|
| Измерение сопротивления заземления опор ЛЭП (пассивное/один штырь/гибкие клещи) | |
— | — | |
|
| Измерение сопротивления заземления опор ЛЭП (гибкие клещи) | |
— | — | |
|
| Измерение сопротивления заземления опор ЛЭП (гибкие клещи 4 шт.) | |
— | — | — | |
| Измерение сопротивления заземления одностоечной опоры ЛЭП (гибкие клещи) | |
— | — | |
|
Технические характеристики анализатора заземления MI 3290:
| Параметр | Значение |
| Измерение сопротивления заземления | |
| Испытательное напряжение при разомкнутых клеммах | 20 или 40 В АС |
| Испытательный ток короткого замыкания | > 220 мА |
| Измерительная частота | 55 … 329 Гц 659 Гц… 2,63 кГц 3,29 …15 кГц |
| Диапазон измерения | 0,00 Ом … 19,99 кОм 0,00 Ом … 1,999 кОм 0,00 …199,9 Ом |
| Погрешность измерения | ±(3 % от изм. зн. + 3 е.м.р.) ±(5 % от изм. зн. + 3 е. м. р.) ±(8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления заземления с помощью одних клещей | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Диапазон измерения | 55 Гц … 329 Гц 659 Гц…1,50 кГц |
| Погрешность измерения | 0,00 Ом … 19,99 кОм 0,00 Ом …1,999 кОм |
| Погрешность измерения | ±(8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления заземления с помощью двух клещей | |
| Измерительная частота | 82 Гц, 164 Гц, 329 Гц |
| Диапазон измерения | 0,00 … 9,99 Ом 10,0 … 49,9 Ом 50,0 …100 Ом |
| Погрешность измерения | ± (5% от изм. зн.+ 2 е. м. р.) ± (10 % от изм. зн. + 2 е. м. р.) ± (20% от изм. зн.) |
| Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Диапазон измерения | 55 Гц … 329 Гц 659 Гц … 1,50 кГц Пассивный режим |
| Погрешность измерения | 0,00 Ом … 19,99 кОм 0,00 Ом … 1,999 кОм 0.00 Ом … 19,99 кОм |
| Диапазон измерения | ± (8 % от изм. зн. + 3 е.м.р.) |
| Измерение удельного сопротивления | |
| Испытательное напряжение при разомкнутых клеммах | 20 или 40 В переменного тока |
| Испытательный ток короткого замыкания | > 220 мА |
| Измерительная частота | 164 Гц |
| Диапазон измерения | 0,00 … 19,99 кОм·м |
| Погрешность измерения | Расчетное значение |
| Измерение сопротивления заземления высокочастотным методом | |
| Испытательное напряжение при разомкнутых клеммах | 40 В переменного тока |
| Испытательный ток короткого замыкания | > 40 мА |
| Измерительная частота | 25000 Гц |
| Диапазон измерения | 0,00 … 19,9 Ом 20,0 … 299 Ом |
| Погрешность измерения | ± (3 % от изм. зн. + 2 е. м. р.) |
| Измерение сопротивления заземления импульсным методом | |
| Испытательное напряжение при разомкнутых клеммах | ~140 В пиковое |
| Испытательный ток короткого замыкания | 2 А пиковый |
| Диапазон измерения | 0,0 … 199 Ом |
| Погрешность измерения | ± (8 % от изм. зн. + 3 е. м. р.) |
| Измерение сопротивления проводников током 200 мА | |
| Диапазон измерения | 0,00 Ом … 1,99 кОм |
| Погрешность измерения | ± (2 % от изм. зн. + 2 е. м. р.) |
| Измерение силы тока (гибкие клещи) | |
| Номинальная частота | 45 Гц…1,5 кГц |
| Диапазон измерения | 0,1 мA … 49,9 A |
| Погрешность измерения | ± (8 % от изм. зн. + 3 е.м.р.) |
| Общие характеристики | |
| Питание | 220 В/50 Гц, или от батареи Li-Ion |
| Дисплей | Цветной ЖК-экран с диагональю 3,4″, подсветкой и сесорным экраном |
| Связь | USB |
| Память | 1 ГБ |
| Степень защиты | IP 65 (крышка закрыта) IP 54 (крышка открыта) |
| Размеры | 36*16*33 см |

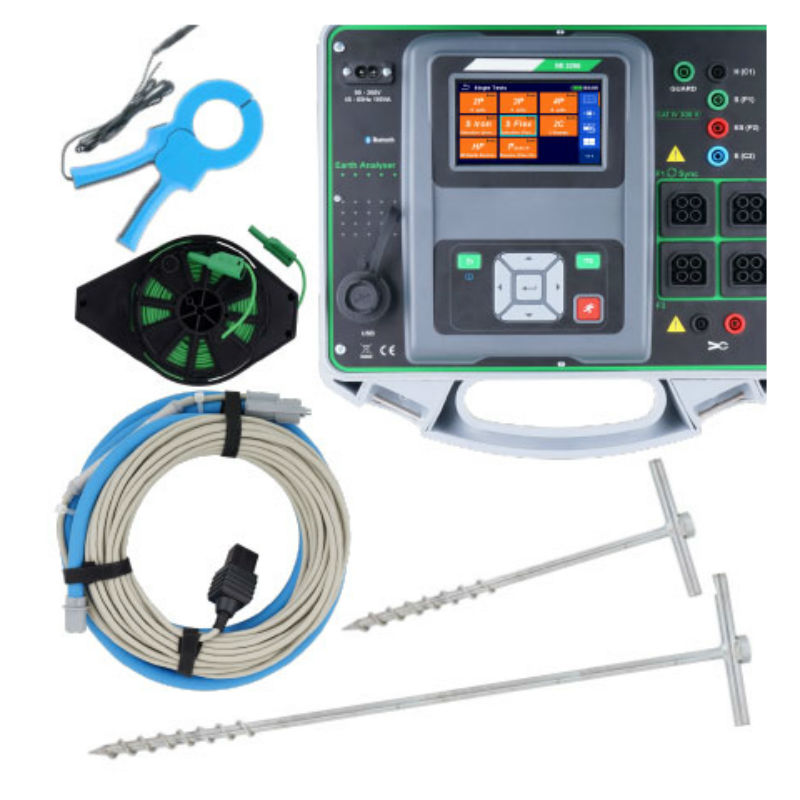

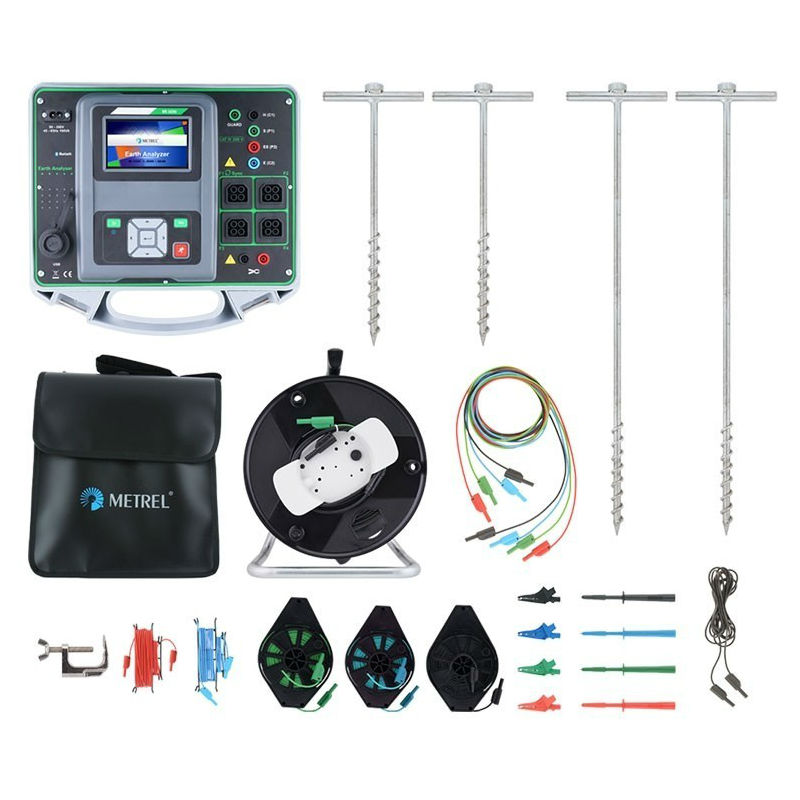

Комплект поставки MI 3290:
| № | Наименование | MI 3290 GP | MI 3290 GF | MI 3290 GL | MI 3290 GX1 | MI 3290 GX4 |

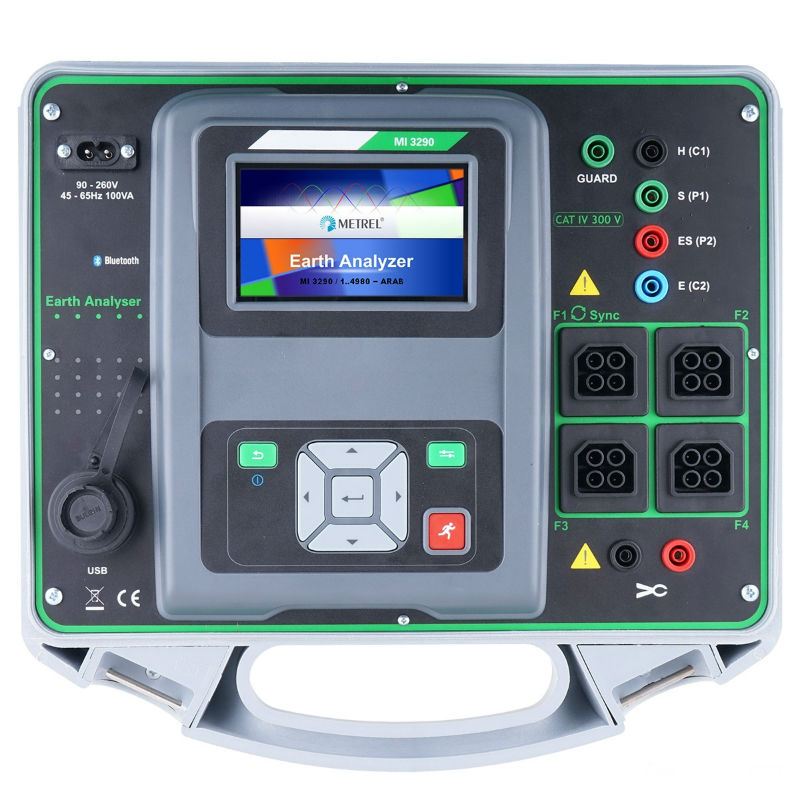

| 1 | Анализатор заземления MI 3290 | 1 | 1 | 1 | 1 | 1 |
| 2 | Токовые штыри 90 см | 2 | 2 | 2 | 2 | 2 |
| 3 | Потенциальные штыри 50 см | 2 | 2 | 2 | 2 | 2 |
| 4 | Соединительный провод, черный, 2 м | 1 | 1 | 1 | 1 | 1 |
| 5 | Измерительный провод, красный, 5 м | 1 | 1 | 1 | 1 | 1 |
| 6 | Измерительный провод, синий, 5 м | 1 | 1 | 1 | 1 | 1 |
| 7 | Измерительный провод черный на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 8 | Измерительный провод зеленый на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 9 | Измерительный провод синий на катушке 50 м | 1 | 1 | 1 | 1 | 1 |
| 10 | Экранированный измерительный провод на катушке 75 м | 1 | 1 | 1 | 1 | 1 |
| 11 | G-зажим | 1 | 1 | 1 | 1 | 1 |
| 12 | Набор измерительных наконечников, зажимов «крокодил» | 1 | 1 | 1 | 1 | 1 |
| 13 | Лицензия | GP | GF | GL | GX | GX |
| 14 | Гибкие клещи 5 м с экранированным кабелем длиной 15 м | 1 | — | — | 1 | 4 |
| 15 | Кабель для измерения непрерывности с зажимами «крокодил», 2х2,5 м | — | 2 | — | 2 | 2 |

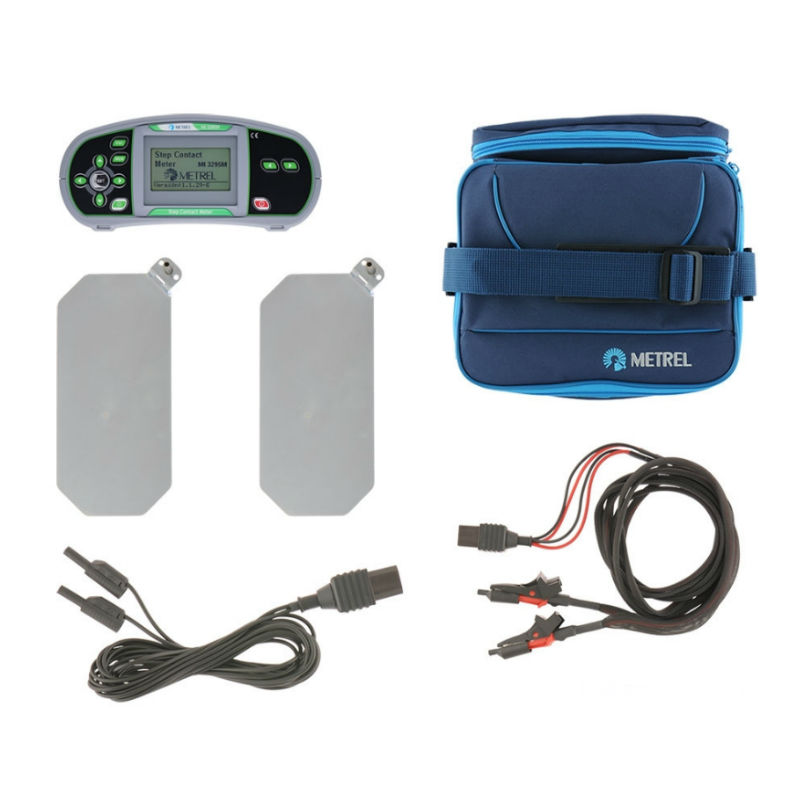

| 16 | Вольтметр MI 3295M с 2-проводным измерительным кабелем | — | 1 | — | 1 | 1 |
| 17 | Мягкая сумка для переноски | — | 1 | — | 1 | 1 |
| 18 | Пластина для измерения шагового напряжения | — | 2 | — | 2 | 2 |
| 19 | Аккумуляторные батареи NiMH, тип АА | — | 6 | — | 6 | 6 |
| 20 | Адаптер питания | — | 1 | — | 1 | 1 |

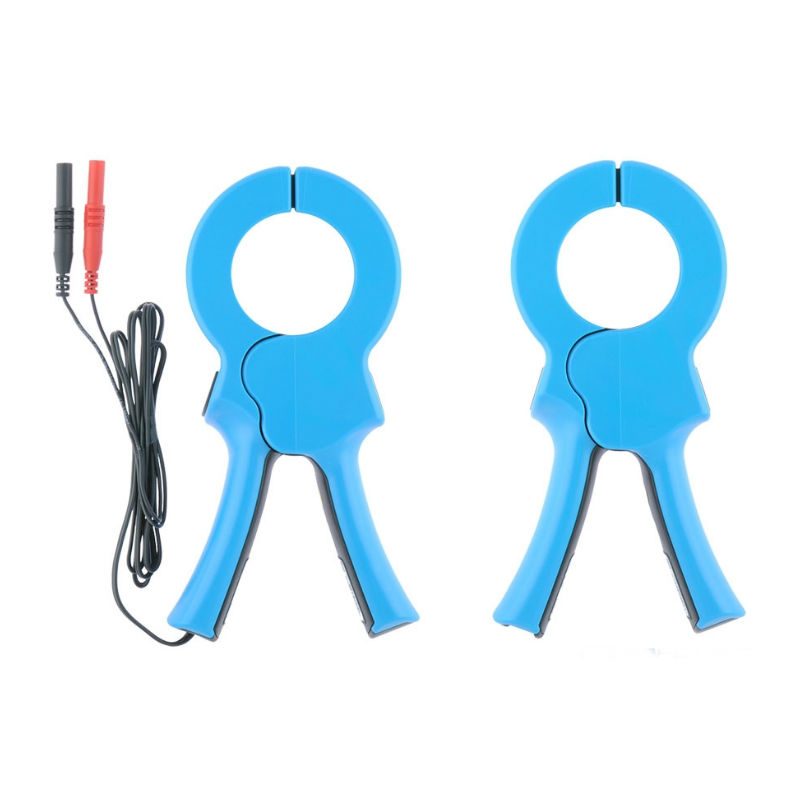

| 21 | Железные клещи А 1018 с измерительным проводом длинной 3,5 м | — | — | 1 | 1 | 1 |
| 22 | Железные клещи А 1019 | — | — | 1 | 1 | 1 |
| 23 | Сумка для принадлежностей | 2 | 1 | 1 | 3 | 3 |
| 24 | USB-кабель | 1 | 1 | 1 | 1 | 1 |
| 25 | Кабель питания | 1 | 1 | 1 | 1 | 1 |
| 26 | Свидетельство о калибровке | 1 | 1 | 1 | 1 | 1 |
| 27 | Руководство по эксплуатации | 1 | 1 | 1 | 1 | 1 |
| 28 | ПО ES Manager | 1 | 1 | 1 | 1 | 1 |
