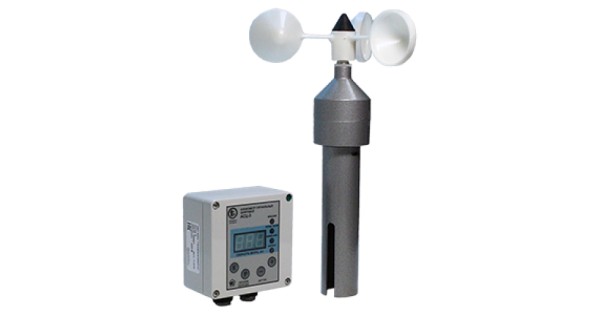

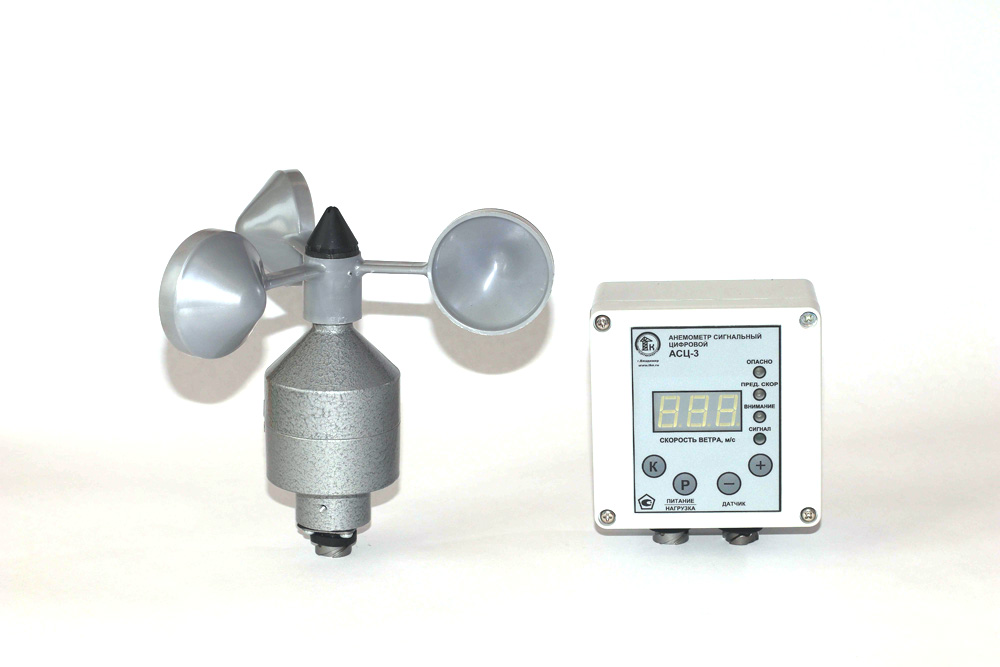

Анемометр АСЦ-3 цифровой
Загрузка...Цифровой анемометр АСЦ-3 предназначен для измерения скорости ветра в промышленных условиях, определения опасных ветровых порывов и включения при этом сигнальных устройств. Анемометр крановый сигнальный цифровой АСЦ-3 предназначен для установки на все существующие типы башенных, портальных, козловых кранов и всех видах объектов, требующих оборудования аварийной ветровой защиты.
АСЦ-3 — это цифровой анемометр. Он не только отображает текущую скорость ветра, но и сигнализирует при достижении предельной. Датчик ветра анемометра АСЦ-3 — цифровой оптронный. Поэтому он избавлен от недостатка датчика М-95 и после длительной эксплуатации не занижает значение. Установливается на открытом месте грузоподъемного крана таким образом, чтобы обслуживаемый объект не создавал для датчика ветровой «тени». Блок контроля устанавливается в кабине грузоподъемного механизма. Применение анемометра АСЦ-3 регламентируется «Правилами устройства и безопасной эксплуатации грузоподъемных кранов (машин) ПБ 10-14-92 » и ГОСТом 1451- 77 «Краны грузоподъемные. Нагрузка ветровая. Нормы и методы определения».
Область применения анемометра АСЦ-3:
- башенные, козловые, портальные и др. краны
- аэродромы
- гидрометеоцентры
- нефтяные и газовые вышки
- радио и телевышки
- электрические сети
- морские суда, порты
Технические характеристики анемометра АСЦ 3:
- Диапазон измерения скорости ветра от 1,8 до 32 м/с.
- Диапазон установки порогов срабатывания от 10 до 32 м/с с шагом 0,1 м/с.
- Блок контроля обеспечивает цифровую индикацию с дискретностью отсчета 0,1 м/с. Количество знаков отсчета 3.
- Встроенная световая и звуковая сигнализация порогов «ВНИМАНИЕ» и «ПРЕДЕЛЬНАЯ СКОРОСТЬ».
- В анемометре АСЦ 3 встроенн. контроль значения уставки порога и срабатывания сигнализации.
- При превышении предельного значения, по истечении времени задержки, необходимой для отсечки кратковременных порывов, формируется сигнал «ОПАСНО» и включается внешнее сигнальное устройство.
- Время задержки сигнала на срабатывание регулируется от 0 до 10 секунд.
- Допустимый ток во внешней нагрузке не должен превышать:3А при питании от сети переменного тока напряжением до 380В; 5А при питании от сети постоянного тока напряжением до 30В.
- В крановом анемометре АСЦ 3 предусмотрен встроенный регистратор параметров с энергонезависимой памятью для регистрации: момента времени выставления сигнала «Опасно»; момента времени снятия сигнала «Опасно»; максимальных значений за данный отрезок времени. регистрации количества фактов срабатывания сигнализации по превышению скор. ветр.
- Доступ к памяти закрыт. Считывание информации из памяти осуществляется на специальном оборудовании.
- Электрическое питание кранового цифрового анемометра АСЦ 3 осуществляется от: сети переменного тока напряжением 220В с частотой (50±1) Гц; от источника постоянного тока напряжением от 9 до 30 В.
- Потребляемая мощность не более 3 ВА
- Условия эксплуатации, °С: датчика от -60 до +55; блок контроля от -40 до +55.
- Степень защиты: датчика- IP 54; блок контроля — IP 51.
В комплект поставки анемометра АСЦ 3 входят:
- датчик ветра с трубкой для его крепления
- блок индикации
- комплект соединительных проводов
- две крыльчатки
- паспорт
