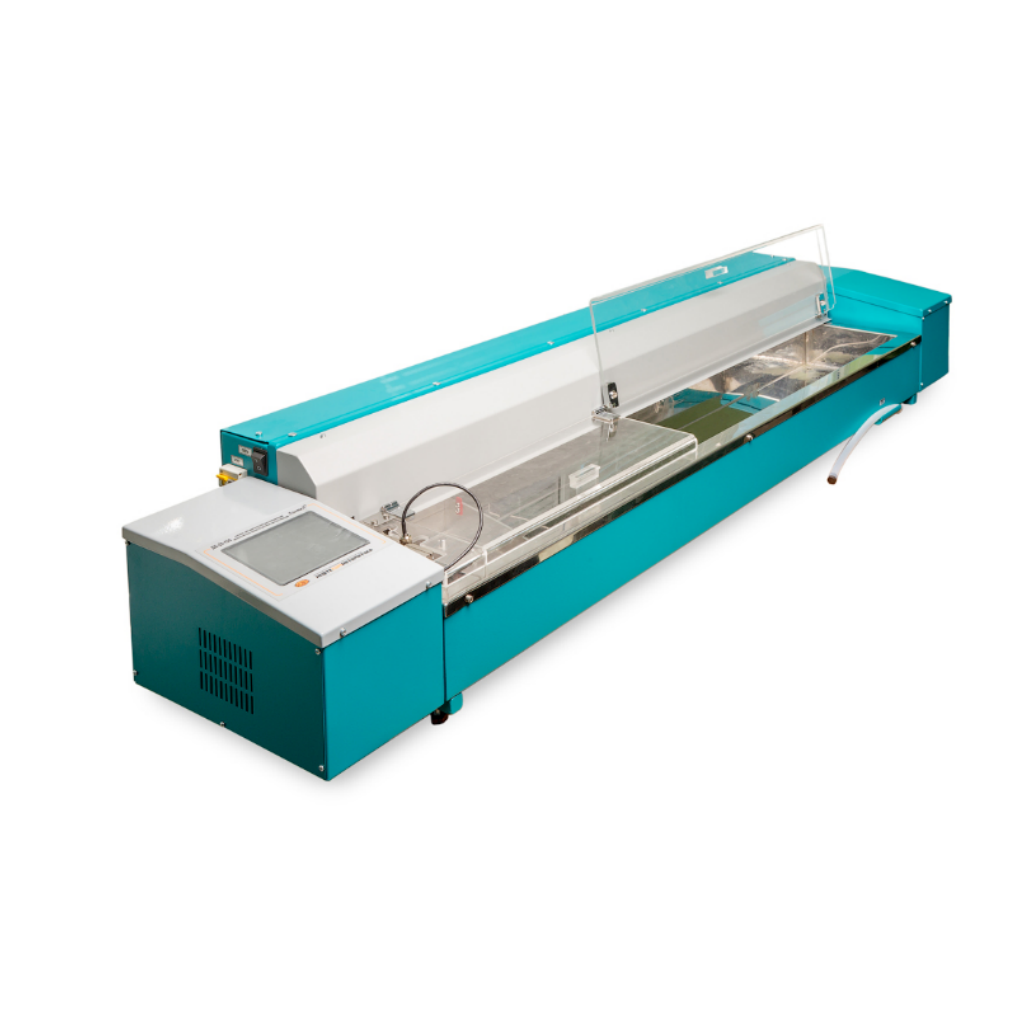

ЛинтеЛ ДБ-20-100 — аппарат автоматический для определения растяжимости нефтяных битумов.
Реализованные стандарты
ГОСТ 33138 ГОСТ 11505 ГОСТ Р 52056 ГОСТ 11262 |
ASTM D 113 ASTM D 6084 EN 13398 EN 13587 EN 13589 EN 13703 |
Максимальная длина растяжимости испытуемых образцов | 1 000 мм |
Количество одновременно испытываемых образцов | от 1 до 3 |
Максимальная нагрузка на каждый измеритель | 300 Н |
Скорость перемещения каретки | от 0,1 до 100 см/мин |
Объем ванны | 17 л |
Диапазон поддерживаемой температуры ванны | от -10 до +40 °C |
Точностные характеристики | |
---|---|
Точность измерения усилия | ±1 % |
Неравномерность температуры теплоносителя в ванне | не более 0,5 °С |
Погрешность измерения температуры | не более ±0,2 °С |
Точность поддержания скорости каретки | не более ±0,25 см/мин |
Точность измерения длины | ± 2мм |
Отклонения размеров форм | соответствуют стандартам |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 650 Вт |
Габаритные размеры | 1750 х 260 х 370 мм (ширина х высота х глубина) |
Масса аппарата в упаковке | не более 100 кг |
Температура окружающего воздуха | от 10 до 35 °C |
Относительная влажность при температуре +25°С |
не более 80% |
Напряжение сети питания | от 198 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
Безопасность | |
---|---|
Электробезопасность | Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания |
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Аппарат ЛинтеЛ ДБ-20-100 | 1 шт. |
Форма для битума EN 13398, ASTM D 113, ГОСТ 11505, ГОСТ Р 52056, ГОСТ 33138 | 6 шт. |
Пластина формы | 6 шт. |
Столик для форм с пробами | 1 шт. |
Зажим для испытаний по ГОСТ 11262 | 2 шт. |
Кнопка выносная | 1 шт. |
Нож | 1 шт. |
Фильтр теплоносителя | 1 шт. |
Фильтр для умягчения воды, в сборе | 1 шт. |
Трубка силиконовая 10х2 ТУ 9398-003-00152106-2003, 1,5 м | 2 шт. |
Муфта быстросъёмная 1/2″ | 2 шт. |
Хомут проволочный 16 мм | 3 шт. |
Сито (сетка 07 ГОСТ6613) | 1 шт. |
Коробка для принадлежностей | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Термометр электронный (вариант исполнения №1) | Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180 |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование средства |
Пределы измерения |
Класс точности, погрешность измерения | Назначение при аттестации аппарата | Нормативные документы, устанавливающие требования к средствам измерений |
---|---|---|---|---|
Линейка | 1000 мм | не более 0,2 мм | Проверка встроенного измерителя длины | ГОСТ 427-75 |
Секундомер СОCпр-2б-2-000 |
от 0 до 60 с от 60 с до 60 мин |
2 | Проверка скорости каретки | ТУ 25-1894.003-90 |
Штангенциркуль ШЦ-I-125-0.1 |
от 0 до 125 мм | ±0,05 мм | Измерение размеров форм | ГОСТ 166-89 |
Термометр ТЦМ 9410/М2 с датчиком ТТЦ 01-180 | от -50 до +200ºC | ±(0,05+0,0005 |t|+0,01) | Измерение температуры теплоносителя в зоне испытания | ТУ 4211-065-13282997-05 |
Динамометр АЦД/1Р-0,5/1И-1 |
от 0,05 до 0,5 кН | ±0,24 % | Проверка датчиков силы | ГОСТ 13837-79, ГОСТ Р 55223-2012, ТУ 4273-025-67392736-2012 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
