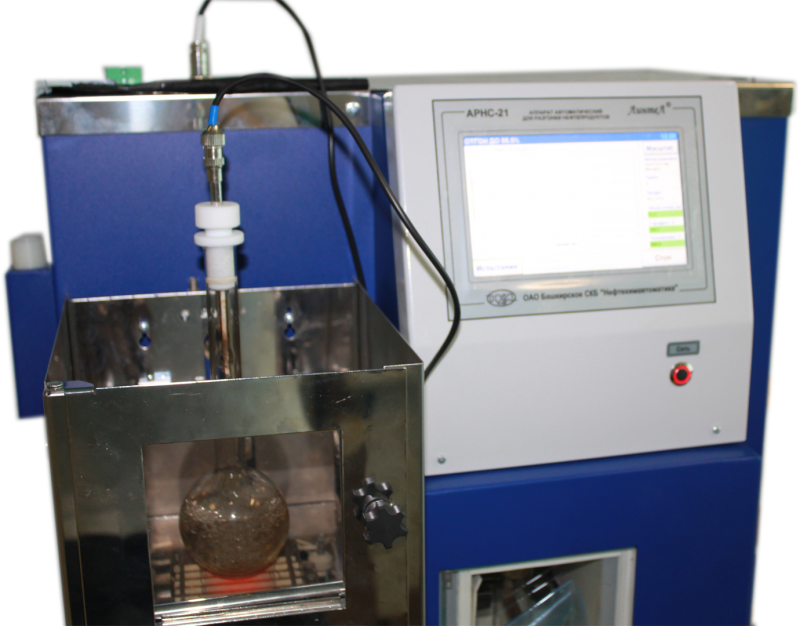

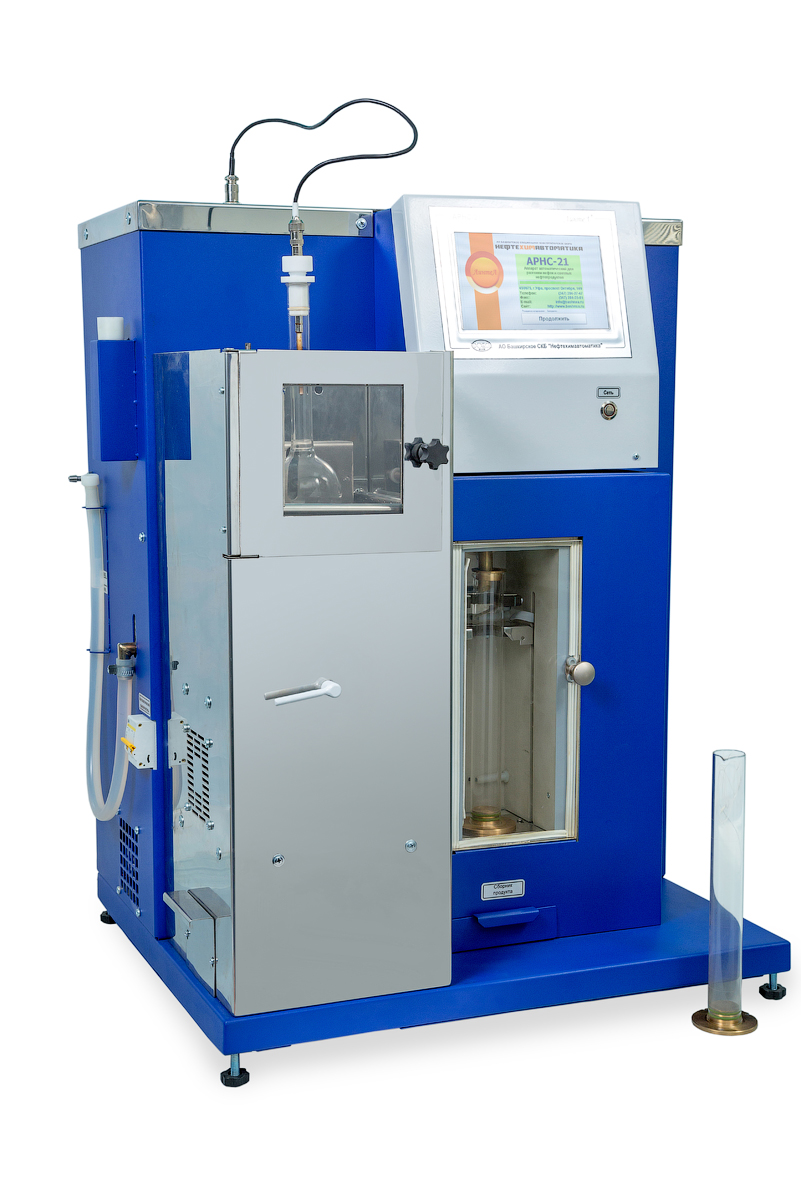

Аппарат автоматический для разгонки нефти и светлых нефтепродуктов ЛинтеЛ АРНС-21 (ГОСТ 2177-99, ГОСТ Р ЕН ИСО 3405, ASTM D 86)
Аппарат лабораторный автоматический АРНС-21 предназначен для определения фракционного состава нефти и светлых нефтепродуктов по ГОСТ 2177-99, ГОСТ Р ЕН ИСО 3405 и ASTM D 86. Группы продуктов с 1 по 4.
Температура разгонки | Нефть и нефтепродукты с температурой кипения от 0 до 400 °С |
Группы нефтепродуктов | темные нефтепродукты, нефть, парафинистая нефть, парафины по ГОСТ 2177 (ИСО 3405) Метод Б;
1, 2, 3, 4 по ГОСТ 2177 (ИСО 3405) Метод А; 1, 2, 3, 4 по ГОСТ Р ЕН ИСО 3405; 1, 2, 3, 4 по ASTM D 86. |
Температура бани | от 0 до 60 °С |
Температура приёмника | от 13 до 60 °С |
Объем охлаждающей бани | 4 л |
Точностные характеристики | |||||
---|---|---|---|---|---|
Характеристика | Ед. изм. | Диапазон измерения | Точность измерения ГОСТ 2177 |
Точность измерения ASTM D 86 и ГОСТ Р ЕН ИСО 3405 |
Дискретность |
Объем отогнанного продукта | мл | от 0 до 100 | ±0,5 | ±0,3 | 0,1 |
Температура паров продукта | °С | от 0 до 100 | ±1,0 | ±1,0 | |
от 100 до 300 | ±1,0 | ±1,0 | |||
от 300 до 400 | ±1,5 | ±1,5 | |||
Барометрическое давление | мм. рт. ст. | от 680 до 800 | ±1 | 1 | |
Температура охлаждающей бани | °С | от 0 до 60 | ±0,5 | 0,1 | |
Температура приемника | °С | от 13 до 60 | ±0,5 | 0,1 | |
Скорость отгона | мл/мин | 0 до 9 | ±0,5 | 0,1 |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 1500 Вт |
Размеры аппарата | 585х750х515 мм (ширина х высота х глубина) |
Масса аппарата | не более 50 кг (без учета теплоносителя в бане) |
Температура окружающей среды | от 10 до 35 °C |
Относительная влажность при температуре +25°С |
не более 80 % |
Напряжение сети питания | от 187 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов (не распространяется на стеклянные изделия) |
Безопасность | |
---|---|
Электробезопасность | Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания |
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Аппарат ЛинтеЛ АРНС-21 | 1 шт. |
Датчик температуры паров | 1 шт. |
Приспособление центрирующее | 1 шт. |
Колба Энглера (КРН-125 ТС) | 2 шт. |
Цилиндр мерный | 2 шт. |
Шомпол | 1 шт. |
Плита теплоизоляционная (подставка колбы отв.ø50 мм) | 1 шт. |
Плита теплоизоляционная (подставка колбы отв.ø38 мм) | 1 шт. |
Каплеотбойник | 1 шт. |
Кольцо | 1 шт. |
Пробка силиконовая 10/13 Ø5,8мм H=18 (пробка отвода) | 2 шт. |
Пробка силиконовая 14/20 Ø5,5мм H=24 (пробка колбы) | 1 шт. |
Кольцо 011-015-25-2-4 ГОСТ 9833 | 1 шт. |
Кольцо 006-009-19-1-4 ГОСТ 9833 | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Оборудование | Диапазон | Точность | Назначение | Рекомендуемые СИ |
---|---|---|---|---|
Лабораторный барометр | от 680 до 800 мм.рт.ст. | ±0,8 мм.рт.ст. | Проверка барометрического давления | Барометр М-67 |
Мерный цилиндр | от 5 до 100 мл | КТ1 | Проверка объема | Из комплекта поставки |
Термометр | от -2 до +150 °C
от +150 до +300°C |
±0,5°C
±1,0°C |
Проверка измерителя температуры паров | Термометр ASTM 7C |
Термометр | от -2 до +300°C
от +300 до +400°C |
±1,0°C
±1,5°C |
Проверка измерителя температуры паров | Термометр ASTM 8C |
Весы | от 0 до 200г | ±0,01г | Проверка измерителя объема | Лабораторные весы Ohaus SPX422 |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
