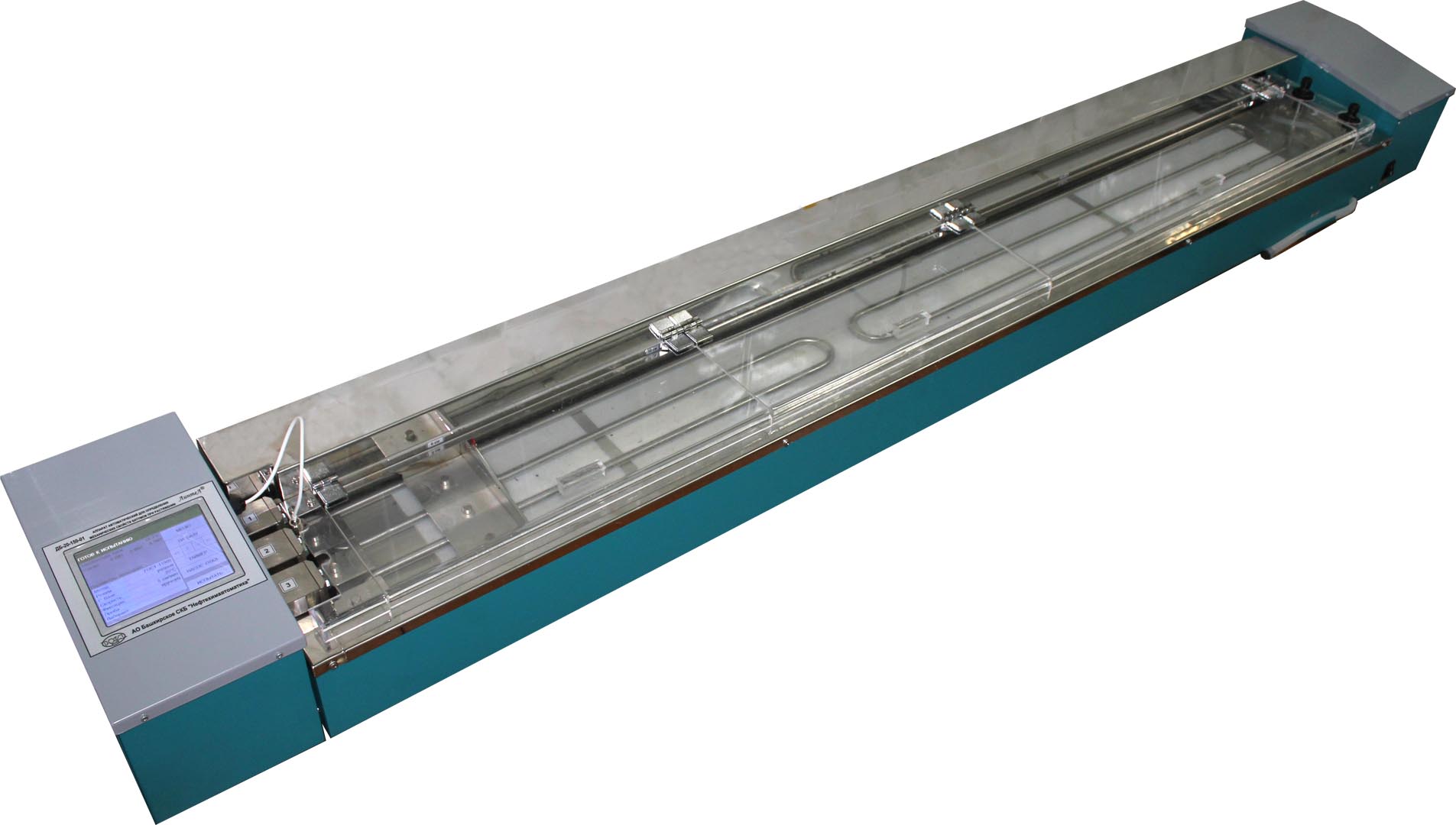

ЛинтеЛ ДБ-20-150 — аппарат автоматический для определения растяжимости нефтяных битумов.
Реализованные стандарты
ГОСТ 33138
ГОСТ 11505
ГОСТ 11262
ГОСТ Р 52056
ASTM D 113
ASTM D 6084
EN 13703
EN 13589
EN 13398
EN 13587
Максимальная длина растяжимости испытуемых образцов | 1 500 мм |
Количество одновременно испытываемых образцов | от 1 до 3 шт. |
Максимальное усилие первого измерителя силы | 300 Н |
Максимальное усилие второго и третьего измерителей силы | 100 Н |
Скорость перемещения каретки | от 0,1 до 100 см/мин |
Объем ванны | 25 л |
Точностные характеристики | |
---|---|
Точность измерения усилия | ± 1% |
Неравномерность температуры | 0,5 °С |
Погрешность измерения температуры | не более ±0,2 °С |
Точность поддержания скорости каретки | не более ± 0,25 см/мин |
Точность измерения длины | ± 2 мм |
Отклонение размеров форм | соответствуют стандартам |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 40 Вт |
Размеры аппарата | 2200 х 220 х 350 (ширина х высота х глубина) |
Масса аппарата | не более 35 кг |
Температура окружающей среды | от 10 до 35 °C |
Относительная влажность при температуре +25°С |
не более 80% |
Напряжение сети питания | от 198 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
Безопасность | |
---|---|
Электробезопасность | Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания |
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Аппарат ЛинтеЛ ДБ-20-150 | 1 шт. |
Форма для битума по EN 13398, ASTM D 113, ГОСТ 11505, ГОСТ Р 52056, ГОСТ 33138 | 6 шт. |
Пластина формы | 6 шт. |
Столик для форм с пробами | 1 шт. |
Зажим для испытаний по ГОСТ 11262 | 2 шт. |
Кнопка выносная | 1 шт. |
Нож | 1 шт. |
Трубка силиконовая 10х2 ТУ 9398-003-00152106-2003 (1,5м) | 2 шт. |
Сито (сетка 07 ГОСТ 6613) | 1 шт. |
Муфта быстросъемная ½” | 2 шт. |
Хомут проволочный 16 мм | 2 шт. |
Коробка для принадлежностей | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
ЛинтеЛ ТКС-20 | Термокриостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ДБ-20-150 Диапазон температур от -20 до +100°С; Точность поддержания t ±0,1°С |
ЛинтеЛ ТС-20М | Термостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: ДБ-20-150 Диапазон температур от +20 до +100°С; Точность поддержания t ±0,1°С |
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Наименование средства аттестации |
Пределы измерения |
Класс точности |
Назначение при аттестации |
---|---|---|---|
Линейка | 1500 мм | не более 0,2 мм | Проверка встроенного измерителя длины |
Секундомер СОCпр-2б-2-000 |
от 0 до 60 сек от 60 сек до 60 мин |
2 | Проверка скорости каретки |
Штангенциркуль ШЦ-I-125-0.1 |
от 0 до 125 мм | ±0,05 мм | Измерение размеров форм |
Термометр ТЦМ 9410/М2 с датчиком ТТЦ 01-180 | от -50 до +200ºC | ±(0,05+0,0005|t|+0,01) | Измерение температуры теплоносителя в зоне испытания |
Динамометр АЦД/1Р-0,5/1И-1 |
от 0,05 до 0,5 кН | ±0,24 % | Проверка датчиков усилия |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
