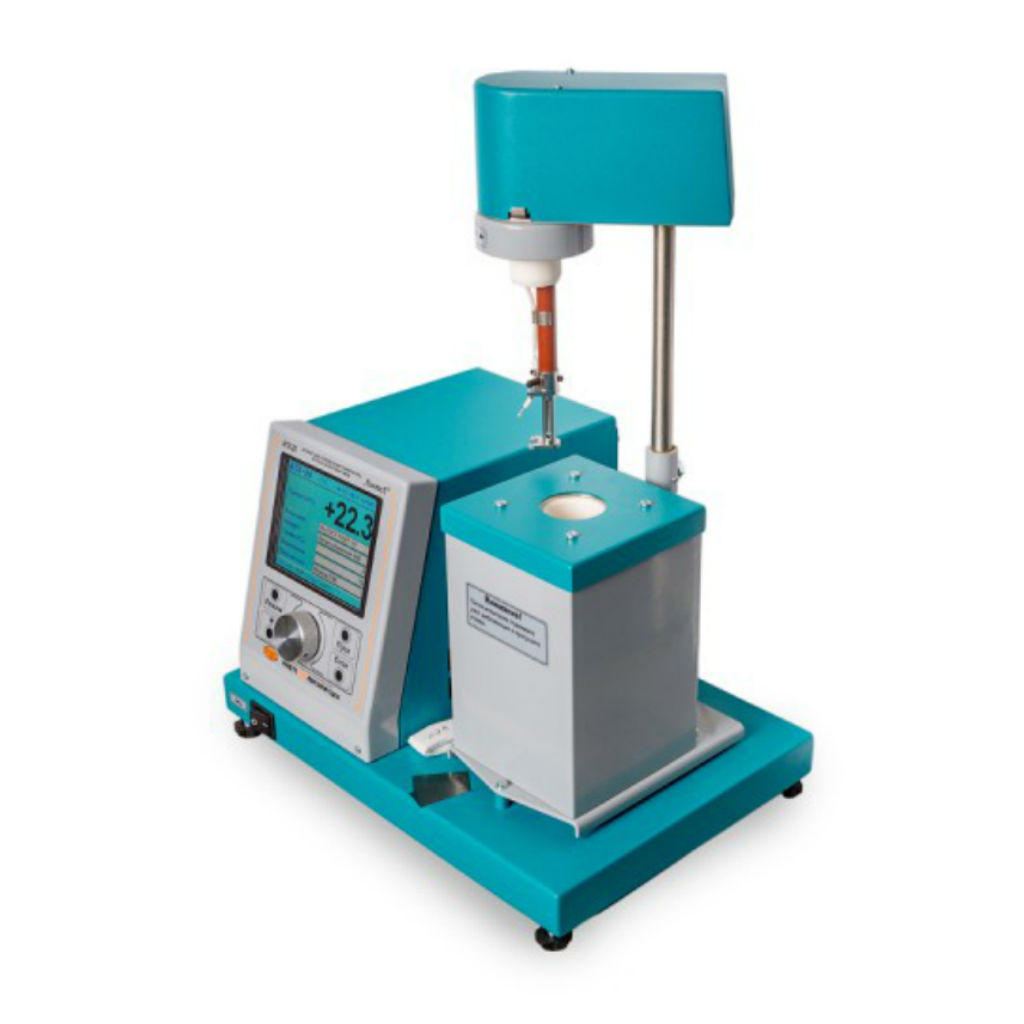

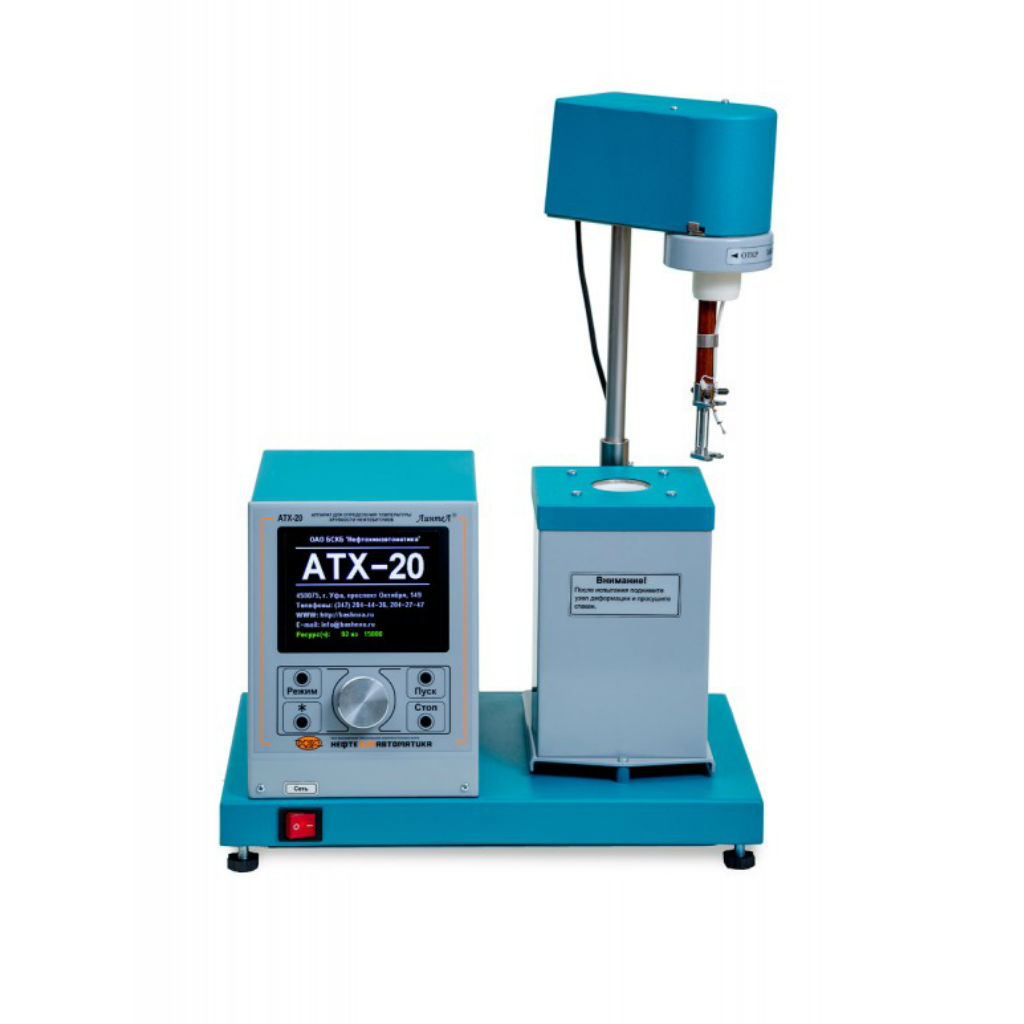

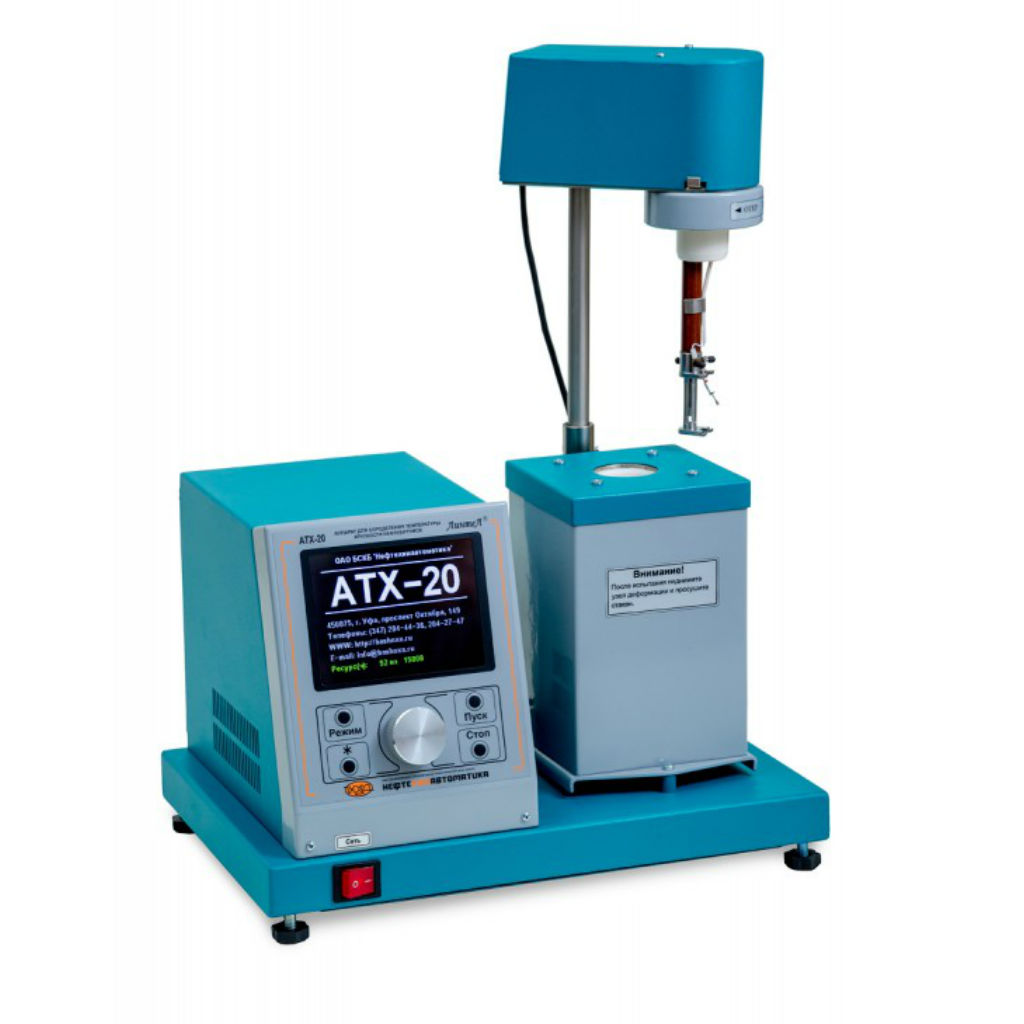

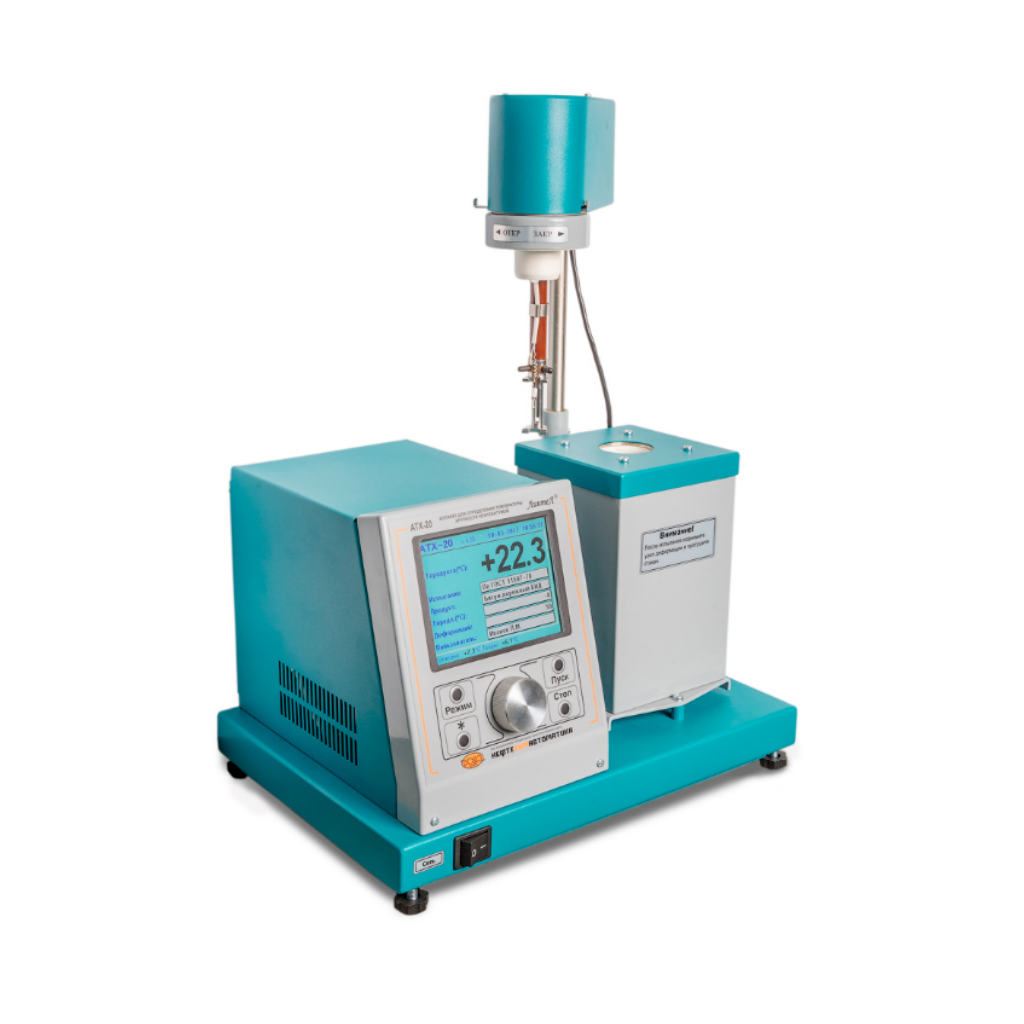

ЛинтеЛ АТХ–20 — аппарат автоматический для определения температуры хрупкости нефтебитумов (ГОСТ 11507)
Диапазон измерений температуры хрупкости | –45 до + 20°С |
Тип системы охлаждения | на базе модулей Пельтье; охлаждение модулей Пельтье — водяное |
Точностные характеристики | |
---|---|
Максимальное расстояние между пазами захватов | от 39,9 до 40,1 мм |
Минимальное расстояние между пазами захватов | от 36,4 до 36,6 мм |
Размеры рабочей пластинки из стальной ленты (65Г-Ш-С-Н-0,15 х 20) | Длина от 40,95 до 41,05 мм Ширина от 19,8 до 20,2 мм Толщина от 0,13 до 0,17 мм |
Аппарат равномерно сгибает и распрямляет рабочую пластинку: -время процесса сгибания -время процесса сгибания и распрямления |
от 10 до 12 с от 20 до 24 с |
Скорость понижения температуры, с отклонением, не более |
1,0 ºС/мин 0,1 ºС/мин |
Эксплуатационные характеристики | |
---|---|
Потребляемая мощность | не более 450 Вт |
Габаритные размеры, (Ш*В*Г) | 400х555х275 мм в состоянии загрузки образца; 400х395х275 мм в рабочем состоянии |
Масса аппарата | не более 12,5 кг |
Температура окружающего воздуха | от 10 до 35 °C |
Относительная влажность при температуре +25°С | не более 80% |
Напряжение сети питания | от 187 до 242 В |
Частота сети питания | от 49 до 51 Гц |
Срок службы | 6 лет, не более 15 000 часов |
Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
Безопасность | |
---|---|
Звуковое сопровождение | Подача звукового сигнала при окончании испытания, обнаружении неисправности |
Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Аппарат ЛинтеЛ АТХ-20 | 1 шт. |
Сито | 1 шт. |
Пластина 36,5мм | 1 шт. |
Пластина 40мм | 1 шт. |
Хомут винтовой 8…12 | 2 шт. |
Трубка силиконовая 10х2 ТУ 9936-152-00149535-97, 1,5м | 2 шт. |
Пластина рабочая | 10 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Программа и методика аттестации | 1 шт. |
Дополнительно (по отдельному заказу) | |
---|---|
Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
Термометр электронный (вариант исполнения №1) | Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180 |
ЛинтеЛ ТКС-20 | Термокриостат жидкостной Предназначен для термостатирования проб нефтепродуктов и работы совместно с аппаратом: АТХ-20 Диапазон температур от -20 до +100°С; Точность поддержания t ±0,1°С |
ЛинтеЛ УПП-10 | Устройство для подготовки проб Применяется совместно с аппаратом АТХ-20. Диапазон температур от + 80 до +250°С. Температура нагрева каждый 1 °С |
Средства измерений, применяемые при аттестации должны пройти государственную поверку и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
Оборудование | Диапазон | Точность | Назначение | Рекомендуемые СИ |
---|---|---|---|---|
Секундомер | 0…30 мин | КТ 2 | Проверка скорости изменения температуры | Секундомер СОCпр-2б-2-000 |
Штангенциркуль | 0 до 150мм | 0,01мм | Проверка размеров рабочей, контрольной и настроечной пластин |
Штангенциркуль
ШЦЦ-I-150-0.01
|
Термометр | -50…0°С | 0,1°С | Проверка измерителя температуры | Измеритель температуры(ТЦМ 9410/М2) с датчиком ТТЦ01-180
|
Транспортир | 0…180° | 1° | Проверка угла наклона пьезодатчика | Транспортир полукруговой канцелярский |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
