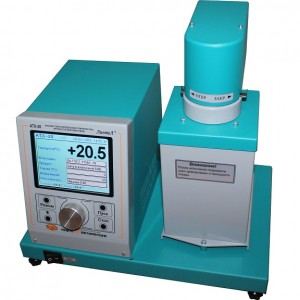

Аппарат автоматический для определения температуры хрупкости нефтебитумов ЛинтеЛ АТХ–20.
ГОСТ 11507-78, ГОСТ 33143-2014, EN 12593:2007
РЕАЛИЗУЕТ МЕТОД ФРААСА
В соответствии с МИ 2418-97 «Классификация и применение технических средств испытаний нефти и нефтепродуктов» аппарат зарегистрирован Госстандартом России 15.12.97 г.
Автоматические функции аппарата:
- программное понижение температуры образца с заданной скоростью;
- деформация пластины с образцом по заданной программе;
- автоматическая фиксация и запоминание температуры хрупкости;
- остановка процесса испытания по окончании анализа со звуковой сигнализацией;
- запоминание, возможность просмотра и печати через последовательный порт RS-232 до
100 результатов испытаний; - автоматическая передача результатов испытаний от аппарата по радиоканалу к персональному компьютеру через подсистему беспроводного интерфейса «ПБИ ЛинтеЛ-Линк» в базу данных лабораторной исследовательской системы «ЛинтеЛ-ЛИС». ВНИМАНИЕ: «ЛинтеЛ-Линк» и «ЛинтеЛ-ЛИС» приобретаются отдельно.
Технические характеристики:
- Основные размеры рабочих частей аппарата соответствуют требованиям ГОСТ 11507-78:
— максимальное расстояние между пазами захватов (40,0±0,1)мм;
— минимальное расстояние между пазами захватов (36,5±0,1)мм;
— размеры рабочей пластинки 41,0х20,0х0,15 мм;
— внутренний диаметр рабочей камеры (37,0±1,0)мм.
- Процесс равномерного сгибания и распрямления пластинки с образцом от (40±0,1)мм до (36,5±0,1)мм за (22±2) с паузой (38±2)с.
- Диапазон изменения температуры образца от плюс 20 до минус 35°С со скоростью (1,0±0,1)°С/мин при температуре охлаждающей воды не выше плюс 15°С. При температуре воды не выше плюс 5°С — диапазон от плюс 20 до минус 45°С.
- В аппарате используются элементы Пельтье с внешним охлаждением водопроводной водой или водяным термостатом по замкнутому циклу.
- Температура измеряется платиновым термометром сопротивления с ценой наименьшего разряда 0,1°С.
- Параметры питания:
— напряжение (220+22/-33)В;
— частота (50±1)Гц;
— потребляемая мощность, не более 450 В•А;
- Габаритные размеры аппарата, не более:
— 400х275х555 мм в состоянии загрузки образца;
— 400х275х395 мм в рабочем состоянии. - Масса аппарата, не более: 12,5 кг.
- Гарантийный срок эксплуатации аппарата: 12 месяцев.
Комплектность:
| Наименование | Кол-во | Примечание |
|---|---|---|
| Аппарат для определения температуры хрупкости битумов Линтел АТХ-20 | 1 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Принадлежности | ||
| Сито | 1 | |
| Пластина проверочная | 1 | |
| Пластина проверочная | 1 | |
| Хомут винтовой 8…12 | 2 | |
| Трубка ПВХ медицинская 10×2 | 2 | 1,5м |
| Запасные части | ||
| Пластина рабочая | 10 | |
* Поставляется по отдельному заказу
Средства измерения рекомендуемые для аттестации:
| Наименование средства | Пределы измерений | Класс точности | Назначение при аттестации аппарата | Примечание |
|---|---|---|---|---|
| Секундомер
СОСпр-2б-2-000 |
От 0 до 30
мин |
2 | Измерение скорости
изменения температуры |
|
| Штангенциркуль
ШЦ1-160-0,05 |
От 0 до 160мм | ±0,05мм | Измерение размеров рабочей, контрольной и настроечной пластины | |
| Измеритель температуры
(ТЦМ 9410 М2) с датчиком ТТЦ01-180 |
-50…
+200ºС |
Цена деления
0,1ºС |
Измерение скорости изменения температуры | По дополнитель-ному заказу |
| Контрольные образцы нефтебитумов, аттестуемых согласно ГОСТ 11507-48 или ПНСТ (ЕН 12593) | — | Проверка повторяемости показаний |
