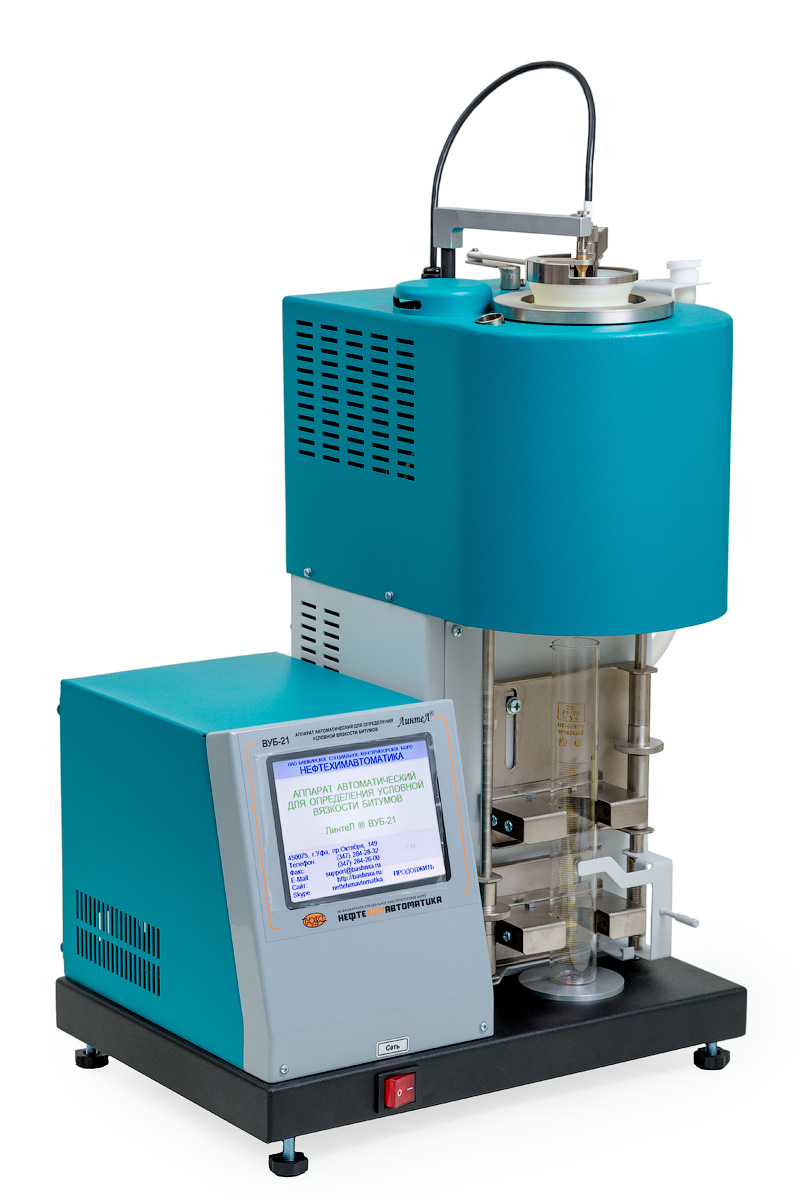

Аппарат автоматический для определения условной вязкости битумов ЛинтеЛ ВУБ-21
ЛинтеЛ ВУБ-21 - аппарат для определения условной вязкости битумов
Реализованные стандарты
ГОСТ 11503
ГОСТ Р 58952.6
Особенности ЛинтеЛ ВУБ-21:
ЛинтеЛ ВУБ-21 обеспечивает автоматическое...
Загрузка...В наличии много
660000 руб.RUB
ЛинтеЛ ВУБ-21 — аппарат для определения условной вязкости битумов
Реализованные стандарты
ГОСТ 11503
ГОСТ Р 58952.6
Особенности ЛинтеЛ ВУБ-21:
- ЛинтеЛ ВУБ-21 обеспечивает автоматическое проведение испытания: стабилизацию температуры в термостате, подъём затвора, измерение времени истечения пробы после охлаждения до температуры испытания в ручном и автоматическом режимах
- Автоматическое перемешивание и измерение температуры продукта в рабочем стакане осуществляется датчиком температуры продукта
- Для проверки показаний аппарата при аттестации, калибровки встроенного термодатчика предусмотрена возможность установки образцового термометра
- В аппарате используются колбы собственного производства, не уступающие зарубежным аналогам
- Интеграция с системой сбора данных ЛинтеЛ Линк позволяет осуществлять сбор и передачу результатов лабораторных испытаний с аппарата на персональный компьютер по беспроводной связи. Интеграция с лабораторной информационной системой ЛинтеЛ ЛИС обеспечивает комплексную автоматизацию лабораторной деятельности
- Ведение журнала испытаний обеспечивает хранение до 300 результатов испытаний
- По запросу заказчика возможна поставка рабочих стаканов с диаметрами отверстий истечения 3мм, 4мм и 10мм
- Аппарат позволяет работать в автоматическом, полуавтоматическом и в ручном режиме испытания
- Цветной сенсорный дисплей обеспечивает вывод информации о заданных условиях испытания и текущем состоянии процесса испытания
- Система взаимодействия с оператором на основе цветного сенсорного дисплея облегчает освоение и повседневную эксплуатацию аппарата
- Система полной самодиагностики с автоматической блокировкой и сигнализацией при неправильных действиях или при неисправностях отдельных узлов
- Остановка процесса испытания по окончанию анализа со звуковой сигнализацией
- Удаленный доступ обновления программного обеспечения
Технические характеристики ЛинтеЛ ВУБ–21:
| Диапазон температуры испытания1 | +15 до +120°С |
| Диаметр отверстия истечения в рабочем стакане2 | 3; 4; 5 мм |
| Точностные характеристики | |
|---|---|
| Отклонение размера отверстия в рабочем стакане по ГОСТ 11503: | |
| — диаметр отверстия истечения 3 мм | не более ±0,025 мм |
| — диаметр отверстия истечения 4 мм | не более ±0,025 мм |
| — диаметр отверстия истечения 5 мм | не более ±0,025 мм |
| — диаметр отверстия истечения 10 мм2 | не более ±0,025 мм |
| Отклонение размера отверстия в рабочем стакане по ГОСТ Р 58952.6: | |
| — диаметр отверстия истечения 4 мм3 | не более ±0,05 мм |
| Точность поддержания температуры бани | не более ± 0,5°C |
| Погрешность измерения времени истечения | не более ± 1% |
| Погрешность измерения температуры | не более ± 0,5°C |
1 Температура испытания должна быть выше температуры в помещении
2 Возможна поставка рабочих стаканов с диаметром отверстия истечения 10 мм по отдельному заказу — АИФ 2.842.047
3 Возможна поставка рабочих стаканов с диаметром отверстия истечения 4 мм для ГОСТ Р 58952.6 по отдельному заказу – АИФ 2.842.030
| Эксплуатационные характеристики | |
|---|---|
| Потребляемая мощность: | |
| — при нагреве бани | не более 1,2 кВт |
| — при поддержании температуры бани | не более 200 Вт |
| — при отключенном нагревателе | не более 13 Вт |
| Размеры аппарата (ширина х высота х глубина) | 430 х 580 х 340 мм |
| Масса аппарата | не более 18 кг |
| Температура окружающей среды | от 10 до 35 °C |
| Напряжение сети питания | от 198 до 242 В |
| Частота сети питания | от 49 до 51 Гц |
| Срок службы | 6 лет, не более 15 000 часов |
| Гарантийный срок эксплуатации | 1 год, не более 2 500 часов |
| Безопасность | |
|---|---|
| Электробезопасность | Дифференциальный автомат, предотвращающий поражение электрическим током пользователя и повреждение аппарата в результате короткого замыкания |
| Диагностика и настройка | Встроенные алгоритмы самодиагностики и настройки, оповещение пользователей о причинах неисправностей |
Комплект поставки и принадлежности ЛинтеЛ ВУБ–21:
| Аппарат ЛинтеЛ ВУБ-21 | 1 шт. |
| Стакан, dотв = 5мм | 1 шт. |
| Затвор, dотв = 5мм | 1 шт. |
| Стакан, dотв = 4мм | 1 шт. |
| Затвор, dотв = 4мм | 1 шт. |
| Стакан, dотв = 3мм | 1 шт. |
| Затвор, dотв = 3мм | 1 шт. |
| Воронка | 2 шт. |
| Кольцо центровочное | 1 шт. |
| Рычаг узла подъёма затвора | 1 шт. |
| Рычаг мешалки | 1 шт. |
| Цилиндр 3-100-2 ГОСТ 1770-74 | 2 шт. |
| Оправка для установки образцового термометра | 1 шт. |
| Уровень ≤400мм | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Программа и методика аттестации | 1 шт. |
| Дополнительно (по отдельному заказу) | |
|---|---|
| Система сбора данных ЛинтеЛ Линк | Программно-аппаратное обеспечение, предназначенное для сбора и передачи результатов испытаний с аппаратов производства АО БСКБ «Нефтехимавтоматика» на персональный компьютер по беспроводной связи |
| Лабораторная информационная система ЛинтеЛ ЛИС | Программно-аппаратное обеспечение, предназначенное для комплексной автоматизации лабораторной деятельности |
| Термометр электронный (вариант исполнения №1) | Измеритель температуры (ТЦМ 9410 М2) с датчиком ТТЦ01-180 |
| Стакан, dотв = 4мм для ГОСТ Р 58952.6 | |
| Затвор, dотв = 4мм | |
| Стакан, dотв = 10мм | |
| Затвор, dотв = 10мм | |
Оборудование, рекомендуемое для аттестации (в комплект поставки не входит)
Средства измерений, применяемые при аттестации должны пройти государственную поверку по ГОСТ 8.513-84 и иметь свидетельство о поверке (протоколы, клейма) с не истекшим сроком действия.
Средства измерений, рекомендуемые1 для применения при аттестации аппарата, приведены в таблице
| Оборудование | Диапазон | Точность | Назначение | Рекомендуемые СИ | |
|---|---|---|---|---|---|
| Секундомер | от 0 до 30 мин | КТ 3 | Измерение времени истечения продукта | Секундомер СОПпр-2а-3-000 |
|
| Термометр | от 15 до 130°С | 0,1ºС | Проверка датчиков температуры | Образцовый измеритель температуры ТЦМ 9410/М2 (щуп Ø4мм) | |
| Пробки-калибры | 5 мм | — | Проверка диаметров отверстий истечения рабочих стаканов по ГОСТ 11503 | Пробки-калибры гладкие 5 JS10 ПР-НЕ по ГОСТ 14807-69 или по ГОСТ 14810-69 | |
| 4 мм | — | Пробки-калибры гладкие 4 JS10 ПР-НЕ по ГОСТ 14807-69 или по ГОСТ 14810-69 | |||
| 3 мм | — | Пробки-калибры гладкие 3 JS10 ПР-НЕ по ГОСТ 14807-69 | |||
| 10 мм | — | Пробки-калибры гладкие 10 JS9 ПР-НЕ по ГОСТ 14810-69 | |||
| Пробки-калибры | 4 мм | — | Проверка диаметров отверстий истечения рабочих стаканов по ГОСТ Р 58952.6 | Пробки-калибры гладкие 4 JS 11 ПР-НЕ по ГОСТ 14807-69 или по ГОСТ 14810-69 | |
| Пробки-калибры | 40 мм | — | Проверка внутреннего диаметра рабочих стаканов | Пробки-калибры 8133-0954 JS12 по ГОСТ 14810-69 | |
| Штангенциркуль |
0…150 мм |
±0,05 мм | Проверка размеров рабочих стаканов и затворов | Штангенциркуль
ШЦЦ-II-150-0.05 |
|
| Микрометр | 0…25 мм | ±0,01 мм | Проверка диаметра шарика на затворе по ГОСТ Р 58952.6 | Микрометр МК-25 | |
| Индикатор часового типа | 0…10 мм | ±0,01 | Проверка размеров рабочих стаканов | Индикатор часового типа ИЧ-102 | |
1Вместо указанных средств измерения допускается применять другие аналогичные средства, обеспечивающие измерение соответствующих параметров с требуемой точностью.
2Использовать совместно с индикаторной стойкой и стержнем.
