Аппаратно-программный комплекс цифровой радиографии АРВИКОН
Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся...
Загрузка...
по запросу
по запросу
Портативный аппаратно-программный комплекс прямой цифровой радиографии «АРВИКОН» предназначен для проведения неразрушающего контроля коррозии технологических трубопроводов и конструкций, находящихся в режиме эксплуатации, в том числе в условиях наличия нефтепродукта внутри объекта контроля.
Основные преимущества
- Мобильность — небольшой вес оборудования упрощает работу с труднодоступными объектами контроля;
- Автономность — все электронные компоненты комплекса имеют автономное аккумуляторное питание, обеспечивающее до 8 часов бесперебойной работы;
- Оперативность — быстрое получение рентгеновского снимка сразу после окончания экспозиции, оценка и расшифровка полученного изображения на месте проведения контроля;
- Экономичность — отсутствие затрат на расходные материалы, существенная экономия ресурса рентгеновского аппарата и сокращение общих норм времени на проведение контроля позволяют значительно сократить общую стоимость работ.
- Высокая чувствительность контроля — современные технологии изготовления плоскопанельных детекторов позволяют получать качественные изображения даже при большой радиационной толщине исследуемого изделия.
Технические характеристики АРВИКОН:
Краткие технические характеристики АРИОН-300 Моноблок
| Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 300 |
| Гарантийный ресурс аппарата, импульсов, не менее | 500 000 |
| Частота следования импульсов, Гц, при питании от полностью заряженного аккумулятора | 10–15 |
| Параметры аккумуляторной батареи (морозоустойчивая LiFePO4) | 25,6 В; 3,4 А·ч |
| Время автономной работы, мин. (суммарно в режиме экспозиции) | 90 |
| Время заряда аккумуляторной батареи, ч, не более | 2 |
| Габаритные размеры моноблока, Д × Ш × В, мм | 520 × 98 × 235 |
| Масса моноблока, кг | 8,0 |
| Диапазон рабочих температур, °C | −15…+50 |
Технические характеристики кожух-диафрагмы свинцовой XRS АП-300М СД:
| Материал | свинец, нержавеющая сталь |
| Свинцовый эквивалент кожуха, мм | 6 |
| Свинцовый эквивалент диафрагмы, мм | 10 |
| Размер окна, мм | 20 × 16 |
| Углы раскрытия пучка рентгеновского излучения, град. | 36 × 26 |
| Габаритные размеры (Д × Ш × В), мм, не более | 192 × 102 × 129 |
| Масса кожуха, кг | 3,2 |
| Масса диафрагмы, кг | 0,7 |
Краткие технические характеристики детектора ЭКОСКАН
| Разрядность АЦП, бит | 16 |
| Диапазон энергий рентгеновского излучения, кВ | 40–450 |
| Время экспозиции, с | 0,1–180 |
| Интерфейс взаимодействия с источником излучения, синхронизация работы с импульсными рентгеновскими аппаратами | Автоматический запуск начала экспозиции при включении рентгеновского излучения или ручной запуск начала экспозиции с помощью планшета |
| Время передачи данных, с | 1,5–3,0 |
| Масса детектора, кг, в зависимости от модели | 2,4–5,4 |
| Температура эксплуатации, °C | −20…+50 |
| Степень пыле- и влагозащиты детектора | IP67 |
Технические характеристики штатива Арион ШРТ-2/Арион-300М:
| Материал приспособления | нержавеющая сталь |
| Высота штатива, мм | 500 |
| Диапазон диаметров объекта контроля, мм | 57–1420 |
| Габариты (Д × В × Ш), мм | 409 × 590 × 112 |
| Масса, кг, не более | 5,0 |
| Грузоподъемность, кг, не более | 15 |

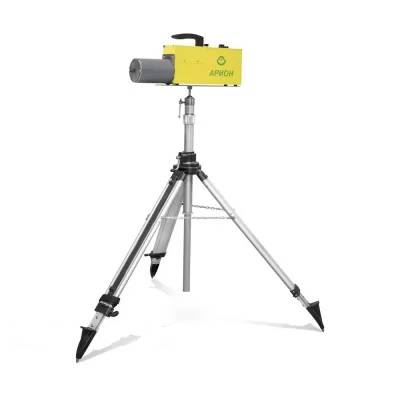

Технические характеристики штатива АРИОН ШРТ-3:
| Материал штатива | алюминий |
| Материал держателя рентгенаппарата | нержавеющая сталь |
| Высота штатива, мм, мин./макс. | 1050/3100 |
| Угол вращения в горизонтальной плоскости, град. | 360 |
| Угол вращения в вертикальной плоскости, град. | 360 |
| Грузоподъемность, кг | 15 |
| Масса, кг, не более | 9,5 |
Технические характеристики штатива АРИОН ШРТ-5:
| Материал штатива | сталь, алюминий |
| Грузоподъемность штатива, кг | 15 |
| Высота вертикальной стойки штатива, мм | 1625 |
| Длина стрелы позиционирования рентгеновского аппарата, мм | 830 |
| Диапазон длины фиксирующих упоров, мм | 985–1665 |
| Масса комплекта, кг | 14 |
Технические характеристики Паук-3М/140:
| Материал приспособления | нержавеющая сталь |
| Диапазон регулирования расстояния от торца рентгенаппарата до объекта, мм | 30–280 |
| Диапазон диаметров объекта контроля, мм | от 325 до плоскости |
| Диапазон диаметров механизма захвата рентгенаппарата, мм | 75–102 |
| Габариты (Д × Ш × В), мм, мин. | 320 × 190 × 186 |
| Габариты (Д × Ш × В), мм, макс. | 505 × 300 × 370 |
| Масса, кг, не более | 6 |
Технические характеристики Паук-3М/ЭКО:
| Материал изделия | нержавеющая сталь, ПВХ |
| Форма объекта контроля | цилиндрическая или плоская |
| Диапазон диаметров объекта контроля (при позиционировании на объекте контроля цилиндрической формы), мм | от 250 |
| Диапазон диаметров объекта контроля (при позиционировании внутри объекта контроля цилиндрической формы), мм | от 650 |
| Габаритные размеры (с учетом ног), (Д × Ш × В), мм | 575 × 516 × 109 |
| Масса приспособления (без термомата), кг, не более | 7,3 |
| Масса полного комплекта, кг, не более | 8,2 |
Технические характеристики АРИОН ЛЦП/АРИОН-300М:
| Тип лазера | полупроводниковый лазерный диод |
| Количество лазерных диодов, шт. | 2 |
| Форма излучения | перекрестие |
| Классификация опасности | класс 2 |
| Мощность лазера, мВт | 5 |
| Длина волны, нм | 650 |
| Элемент питания | 2 × 1,5 В ААА |
| Материал корпуса указателя | алюминий |
| Габаритные размеры (Д × Ш × В), мм | 137 × 115 × 32 |
| Масса (с элементами питания), кг, не более | 0,7 |
Технические характеристики СЗС-1:
| Параметры сети переменного тока, В (Гц) | ~220 ± 10% (50 ± 1) |
| Потребляемая мощность, Вт | 6,0 |
| Напряжение питания (от аккумуляторной батареи), В | 12 |
| Емкость аккумулятора, А·ч | 4,2 |
| Время зарядки аккумулятора, ч | 12 |
| Время непрерывной работы от аккумулятора, ч, не менее | 48 |
| Диапазон регистрируемых энергий, кэВ | 35–600 |
| Диапазон регулирования уровня громкости зуммера, дБ | (10–100) ±5 |
| Габаритные размеры, мм | 168 × 128 × 204 |
| Масса (без зарядного устройства), кг, не более | 3,0 |
| Степень пыле- и влагозащиты | IP65 |
| Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «2,5», мкЗв/ч |
2,5 ± 30% |
| Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «10», мкЗв/ч | 10 ± 30% |
| Порог срабатывания по мощности дозы для непрерывного рентгеновского и гамма излучения в режиме «20», мкЗв/ч | 20 ± 30% |
| Порог срабатывания по мощности дозы для импульсного рентгеновского и гамма излучения в режиме «Имп», мкЗв/ч |
3 ± 30% |
Комплект поставки АРВИКОН:
| Наименование | Количество |
| Рентгеновский аппарат Арион-300 Моноблок в составе: Моноблочный излучатель, 1 шт. Дистанционный пульт запуска, 1 шт. Зарядное устройство, 1 шт. Дополнительный АКБ 25,6 В; 3,4 А·ч, 1 шт. Транспортировочная сумка (кофр), 1 шт. |
1 к-т |
| Плоскопанельный детектор Экоскан 30 в составе: Детектор Экоскан 25 × 32 см, 1 шт. Кожух защитный, 1 шт. Комплект магнитных держателей, 1 к-т Зарядное устройство, 1 шт. Кабели питания и передачи данных, 1 к-т AC/DC адаптер питания, 24В, 2,7 А, 1 шт. Съемная ручка, 1 шт. Источник питания, 1 к-т Кейс для транспортировки, 1 шт. Блок коммутации с рабочей станцией, 1 шт. Защищенный промышленный планшет или ноутбук, 1 шт. ПО Стражник, Windows 10, Microsoft Office, 1 к-т Рабочая станция Intel Core i7, DDR4 16 ГБ, NVIDIA GeForceGTX 1060–2048 МБ, монитор 27″ (IPS 3840 × 2160), сетевое хранилище QNAP TS-473-4G (4 диска SEAGATE), 1 шт. |
1 к-т |
| Штатив трубный цепной усиленный ШРТ-2 | 1 шт. |
| Штатив треножный Арион ШРТ-3 | 1 шт. |
| Штатив универсальный Арион ШРТ-5 | 1 шт. |
| Кожух-диафрагма свинцовая XRS АП-300М СД со сменными диафрагмами | 1 к-т |
| Приспособление крепежное Паук-3М/ЭКО для детектора | 1 шт. |
| Приспособление крепежное Паук-3М/140 | 1 шт. |
| Лазерный целеуказатель Арион ЛЦП/Арион-300М | 1 шт. |
| Светозвуковая сигнализация ЭЛИТЕСТ СЗС-1 | 1 шт. |
| Комплект эталонов чувствительности | 1 к-т |
| Комплект маркировочных знаков (№ 2 — буквы; № 2 — буквы латиница; № 6 — цифры) | 1 к-т |
| Паспорт и РЭ | 1 к-т |
