Аппаратура нахождения трасс и повреждений изоляции АНТПИ
ТУ 4276-010-12719185-2006
Аппаратура нахождения трасс и повреждения изоляции подземных газопроводов и других коммуникаций АНТПИ предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, проверки изоляции газопроводов. Может использоваться для трассировки других скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).
Особенностью аппаратуры является компактность, большая мощность сигнального генератора и высокая чувствительность поискового селективного приемника. Приборы комплекта выполнены на современной микропроцессорной элементной базе.
Технические характеристики АНТПИ:
Генератор сигнальный
| Частота сигнала на выходе генератора, Гц* | 1024±1; 8192±8 |
| Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения, мсек. | 750±5 |
| Длительность времени генерации напряжения сигнальной частоты, мсек | 250±2 |
| Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке при частоте сигнала 1024Гц и напряжении питания 12В, не менее, Вт | 70 |
| Выходная мощность генератора регулируется | 5-ю ступенями от 0 до 100% |
| Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12В на омической нагрузке 1кОм), не менее, В | 100 |
| Продолжительность работы генератора на омическую нагрузку сопротивлением от нуля (КЗ), до бесконечности (холостой ход) | не ограничивается |
| Напряжение питания генератора, В | 10–15 |
| Габаритные размеры генератора, мм, не более | 140x80x200 |
| Масса генератора, кг, не более | 1 |
*по желанию Заказчика номинальные значения и количество рабочих частот генератора может быть изменено
Приемник селективный
| Центральные частоты полосы пропускания приемника, Гц* | 100±0,5; 1024±5; 8192±40 |
| Добротность селективного усилителя приемника на всех рабочих частотах, единиц, не менее | 45 |
| Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, мкВ, не менее | 20 |
| Входное сопротивление усилителя приемника в режиме обследования изоляции, МОм, не менее | 6 |
| Динамический диапазон приемника при полном отклонении стрелки шкального прибора, дБ, не менее | 90 |
| Напряжение питания приемника (три элемента типа 316, размер «АА»), В | 3,3…5 |
| Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), мА, не более | 40 |
| Габаритные размеры приемника, мм, не более | 200x140x60 |
| Масса приемника (без элементов питания), кг, не более | 0,3 |
*по желанию Заказчика номинальные значения и количество рабочих частот приемника может быть изменено
Технические характеристики аппаратуры
| Минимальная площадь определяемого повреждения изоляции газопровода, не менее, мм2: | |
| — строящегося | 1 |
| — эксплуатируемого | 10 |
| Точность определения места повреждения изоляции газопровода, м | ±0,5 |
| Радиус действия при проверке изоляции трубопровода, м: | |
| — строящегося | 2000 |
| — эксплуатируемого | 500 |
| Максимально определяемая глубина заложения трубопровода, м | 10 |
| Точность определения оси трассы газопровода и электрического кабеля, м | ±0,1 |

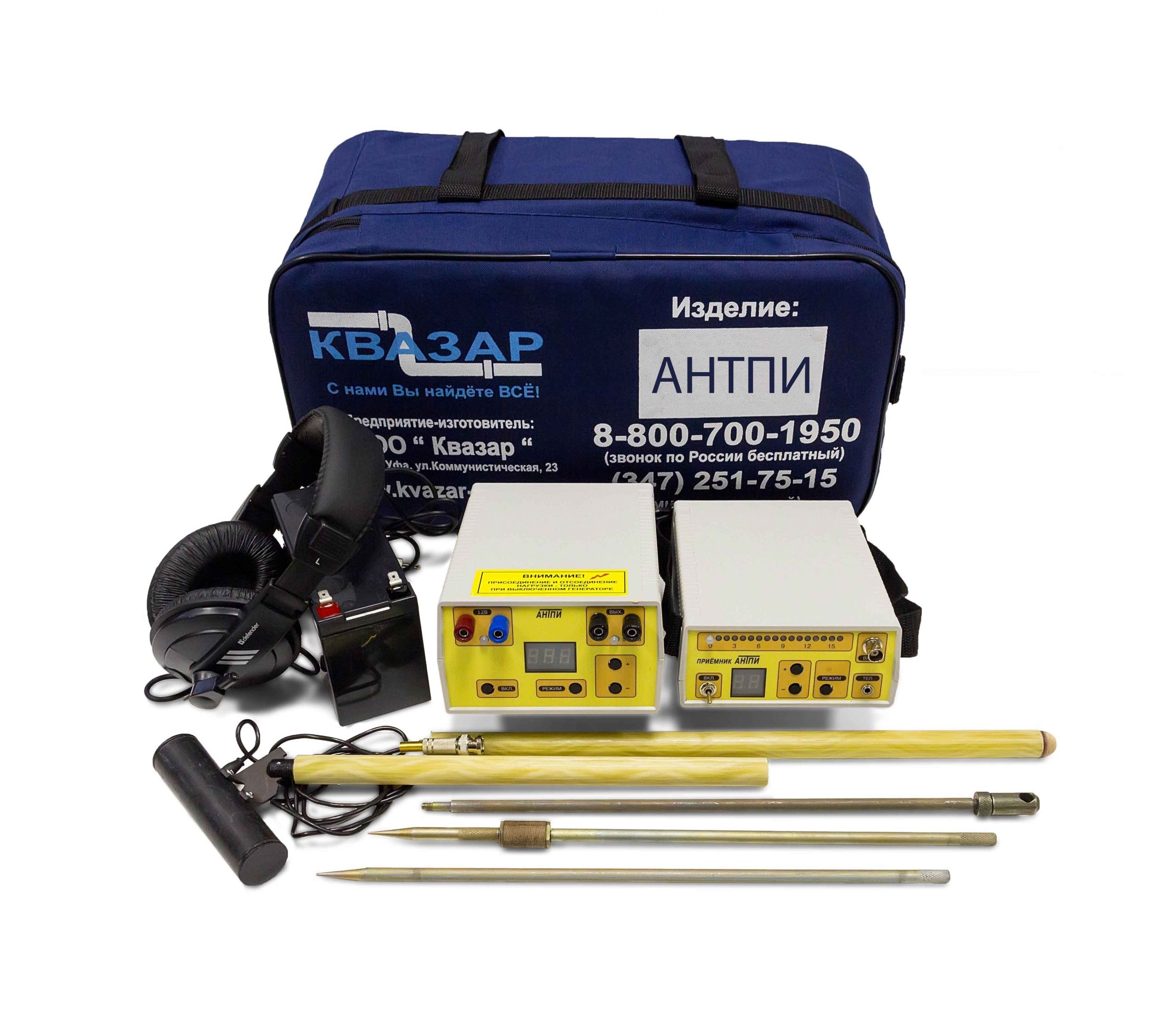

Состав изделия и комплект поставки:
| Генератор | 1шт. |
| Приемник | 1шт. |
| Антенна | 1шт. |
| Телефоны головные | 1шт. |
| Клипса магнитная | 1шт. |
| Штырь без гальв. связи | 1шт. |
| Штырь с гальв. связью | 2шт. |
| Провод питания генератора от аккумулятора | 1шт. |
| Провод для подключения магнитной клипсы | 1шт. |
| Провод для подключения штыря с гальв. связью | 1шт. |
| Провод для подключения штырей | 1шт. |
| Радиостанция стандарт LPD* | 1комп. |
| Рамка электромагнитная* | 1шт. |
| Провод для подключения электромагнитной рамки* | 1шт. |
| Аккумулятор 12В | 1шт. |
| Элемент питания тип АА | 3шт. |
| Зарядное устройство | 1шт. |
| Отвертка | 1шт. |
| Паспорт, инструкция по эксплуатации и техническое описание | 1шт. |
| Сумка-кейс | 1шт. |
*поставляются по дополнительному заказу
