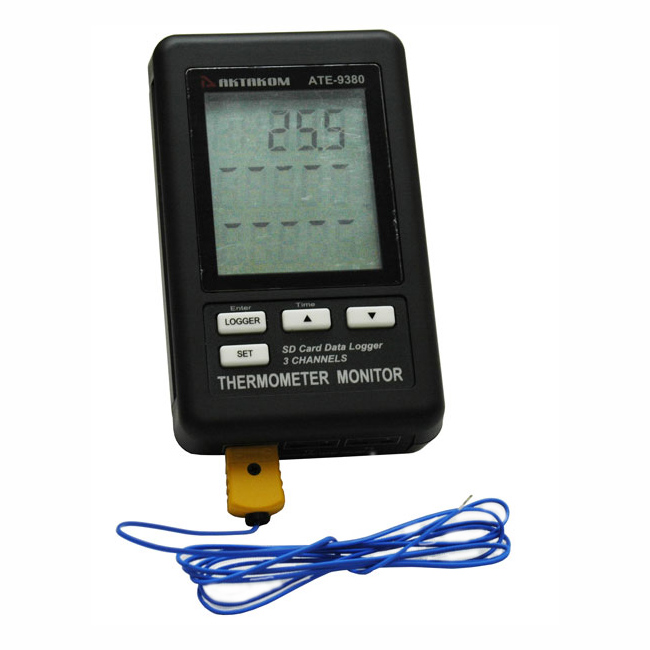

АТЕ-9380 Измеритель-регистратор температуры

Описание термометра АТЕ-9380

Измеритель-регистратор температуры АТЕ-9380 предназначен для измерения и регистрации температуры по 3-м каналам одновременно при помощи термопар K-типа. Данный прибор совместно с преобразователем интерфейсов Актаком АСЕ-1025 и программным обеспечением AKTAKOM Data Logger Monitor или Aktakom ATE Easy Monitor на ПК реализует автоматизированные измерения температуры и разнообразную математическую обработку результатов измерений. В измерителе-регистраторе АТЕ-9380 имеется возможность сохранения измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения.  Bluetooth интерфейс обеспечивает беспроводное соединение для отображения и регистрации данных на любом мобильном устройстве, содержащим данный интерфейс и ОС Android не ниже 4.0 (API Level: 14) с установленным ПО ASDM или ASDL (опция).

Номер в Госреестре СИ: 46577-11
Гарантийный срок: 14 месяцев.

Органы управления измерителя температуры АТЕ-9380 (АТЕ-9380ВТ)

1. Дисплей
2. LOGGER/ENTER – кнопка включения регистратора данных и подтверждения ввода
3. TIME/▲ – кнопка проверки даты, времени и интервала сэмплирования, установки значения (функция «▲»)
4. ▼ – кнопка установки значения
5. SET – кнопка включения расширенных установок
6. Посадочное место для установки держателя
7. Подставка

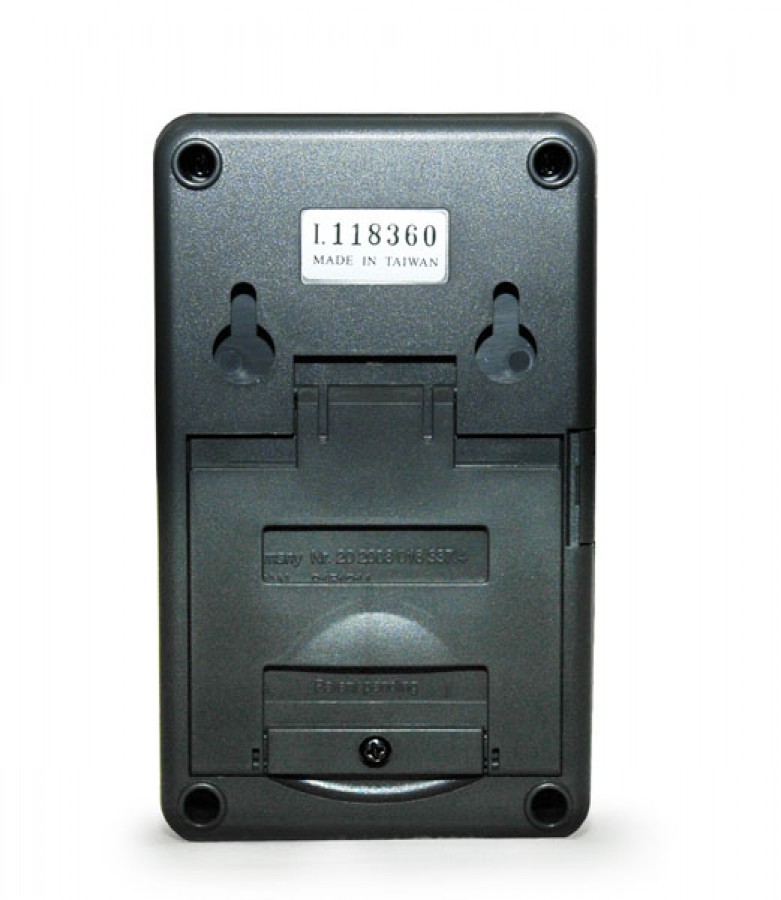

8. Крышка батарейного отсека
9. Винты крепления крышки батарейного отсека
10. Входные разъемы для подключения термопар T1
11. Входные разъемы для подключения термопар T2
12. Входные разъемы для подключения термопар T3

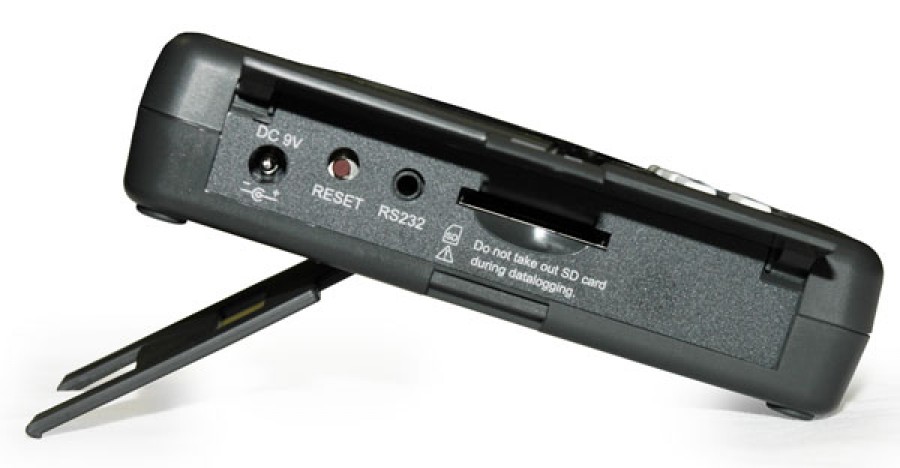

13. Разъем для подключения внешнего блока питания
14. Кнопка сброса RESET
15. Разъем интерфейса RS-232/USB
16. Разъем для SD карты
17. Держатель
18. Светодиод для индикации состояния интерфейса Bluetooth прибора (если установлен модуль Bluetooth)

Включение и отключение звуковых сигналов при работе регистратора данных

Для включения или выключения звуковых сигналов нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «bEEP». Используя кнопки TIME/▲ и ▼ выберите включение (yES) или отключение (no) звуковых сигналов при работе регистратора данных. Для подтверждения выбора нажмите кнопку LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:

• нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и нажмите еще раз кнопку SET
• подождите пять секунд и прибор автоматически переключится в режим измерения.

Выбор единицы измерения при работе

Для выбора единицы измерения температуры нажмите кнопку SET и удерживайте ее нажатой в течение 2-х секунд. АКТАКОМ АТЕ-9380 (АТЕ-9380ВТ) перейдет в режим расширенных установок. Последовательно нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «t-CF». Используя кнопки TIME/▲ и ▼ выберите необходимые единицы измерения °С или °F. Для подтверждения выбранной единицы измерения нажмите кнопку LOGGER/ENTER. Выход из режима расширенных установок можно произвести двумя способами:

• нажимайте кнопку SET до тех пор, пока на дисплее не отобразятся символы «ESC» и на-жмите еще раз кнопку SET
• подождите пять секунд и прибор автоматически переключится в режим измерения.

Порядок измерения температуры

Подключите термопары к разъемам каналов Т1, Т2, Т3.

Если термопара подключена только к разъему T1, то будут индицироваться показания только в верхней строке дисплея АТЕ-9380 (АТЕ-9380ВТ). При подключении термопары к разъему T2 измеренные данные отобразятся в средней строке дисплея, а при подключении к разъему T3 – в нижней строке дисплея.

Таким образом, измеренные данные будут отображаться только от подключенных термопар.

Отличительные особенности термометра АТЕ-9380:

Обратите внимание, что сигналы интерфейса RS-232 прибора имеют в отличие от стандартного RS-232 интерфейса TTL-уровни сигнала, поэтому для работы с ними обычный порт RS-232 в компьютере не подходит. Для согласования уровней и подключению к USB порту компьютера, необходимо использовать преобразователь RS-232-USB Актаком ACE-1025.

• быстрое измерение и регистрация температуры по трем каналам одновременно

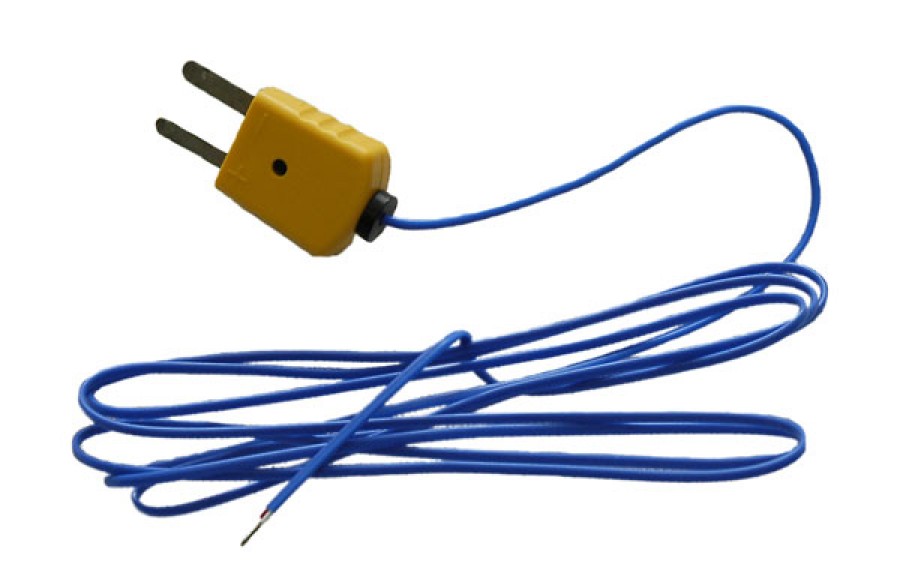

• измерение температуры контактным способом при помощи термопар K и J типа (АТА-2008, АТА-2102, АТА-2103, АТА-2104)
• сверхбольшой жидкокристаллический дисплей с регулируемой контрастностью и подсветкой
• автоматическая температурная компенсация
• последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
• сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
• режим автоматического регистратора данных
• время сэмплирования: 5/10/30/60/120/300/600 секунд
• время измерения – приблизительно 1 секунда
