Главная Товары Приборы поиска подземных коммуникаций Кабелеискатели Поисково-диагностический комплекс Атлет КАИ-3

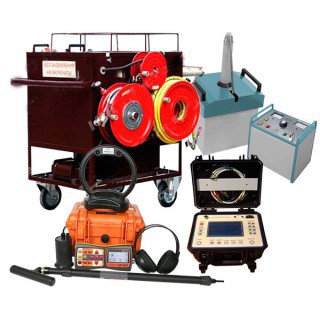

Поисково-диагностический комплекс Атлет КАИ-3, c функцией испытаний кабельных линий, совмещенная установка прожига и акустики с высоковольтным рефлектометром.

Область применения Атлет КАИ-3

  • Электроэнергетика

Назначение Атлет КАИ-3

  • Определение типа повреждения и расстояния до места повреждения кабеля.
  • Проведение трассировки кабельной линии.
  • Прожиг дефектной изоляции кабелей с последующим дожигом ее.
  • Поиск неисправностей кабельных линий индукционным методом.
  • Поиск неисправностей кабельных линий акустическим методом.
  • Испытание изоляции силовых кабелей и твердых диэлектриков.

Технические характеристики:

  • ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ СВПА;
  • Питание – однофазная сеть переменного тока частотой 502 Гц, напряжением 22020В
  • Потребляемый ток, не более, А, 30;
  • Масса оборудования, кг, не более — 170;
  • Обслуживающий персонал – 2 оператора (не менее);
  • Срок службы, лет, — 10;
  • Модуль управляющий.
  • Максимальное выходное напряжение в режиме холостого хода, кВ, 22;
  • Минимальное выходное напряжение в режиме холостого хода, кВ, 1;
  • Количество ступеней прожига 5;
  • Максимальный ток блока прожига в режиме короткого замыкания, А, не менее 11;
  • Максимальное напряжение дожига в режиме холостого хода, В, 500;
  • Максимальный ток дожига в режиме короткого замыкания, А, не менее 22;
  • Потребляемая мощность блока прожига, кВА , не более, 16,8;
  • Мощность, отдаваемая в нагрузку, кВА, не менее 11;
  • Режим работы блока прожига – длительный;
  • Масса, кг, не более, 90;
  • Габаритные размеры, мм, 760х400х1000;
  • Модуль ГАУВ.
  • Емкость накопителя, мкФ: 8;
  • Максимальное выходное напряжение, кВ, 30;
  • Максимальная энергия импульса разряда, Дж, 2200;
  • Режимы работы:
    • ручной;
    • автоматический с частотой следования импульсов разряда 0,4 Гц;
  • Габаритные размеры, мм, 760х400х1000.

Комплект поставки и принадлежности:

  • Кабелетрассодефектоскатель «Атлет ТЭК-127АНЭ»
  • Стенд высоковольтный для прожига дефектной изоляции кабеля «СВПА»
  • Рефлектометр «ИСКРА-3М»
  • Аппарат испытательный диодный «АИД–70/50»

Дополнительное оборудование:

  • Датчик контроля качества изоляции «ДКИ-117»
  • Датчик-определитель дефектов коммуникаций «ДОДК-117»
  • Клещи индукционные «КИ-110/50»
  • Клещи индукционные «КИ-110/100»
  • Клещи индукционные «КИ-110/125»
  • Накладная рамка «НР-117»
