Автоматический газоанализатор измерения уровня одоризации АНКАТ-7670
Загрузка...Автоматический газоанализатор измерения уровня одоризации АНКАТ-7670 предназначен для измерения массовой концентрации меркаптанов (одорантов) в природном газе по ГОСТ 5542-87 и ВРД 39-1.10-069-2002 и выдачи сигнализации при снижении/превышении концентрации относительно установленных пороговых значений. Обеспечивают автоматический пересчет результатов измерений в массовую концентрацию серы меркаптановой.
Область применения: газораспределительные станции с газопроводами высокого и среднего давления согласно СНиП 42-01-2002; газораспределительные организации.
Тип прибора — стационарный.
Метод измерения — электрохимический.
Режим работы — непрерывный.
Режим измерения — циклический.

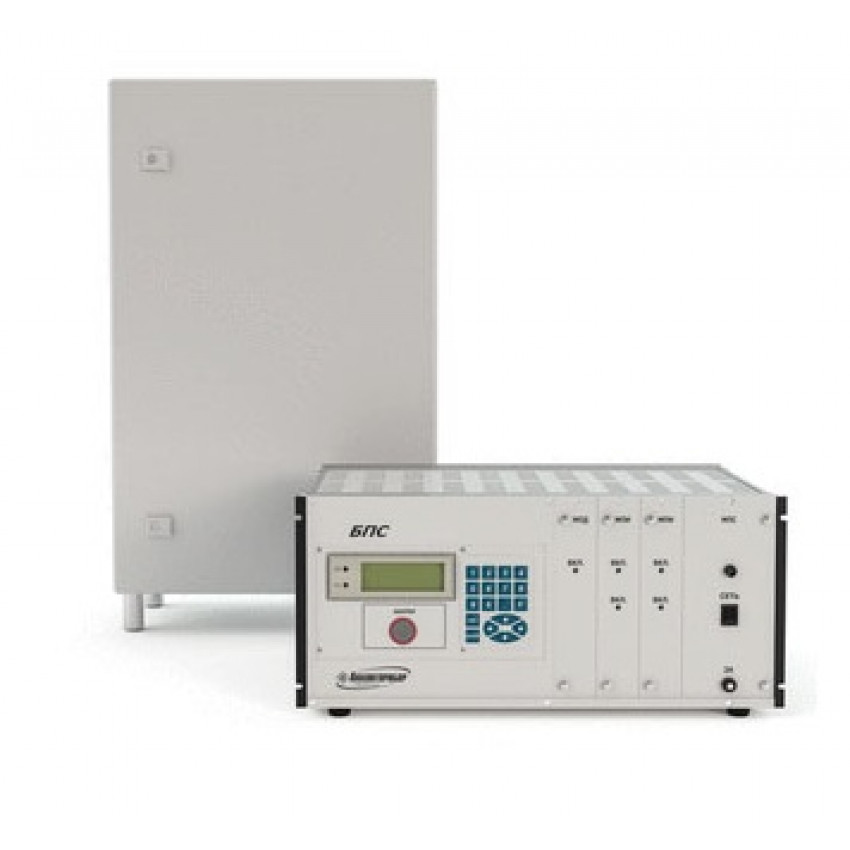

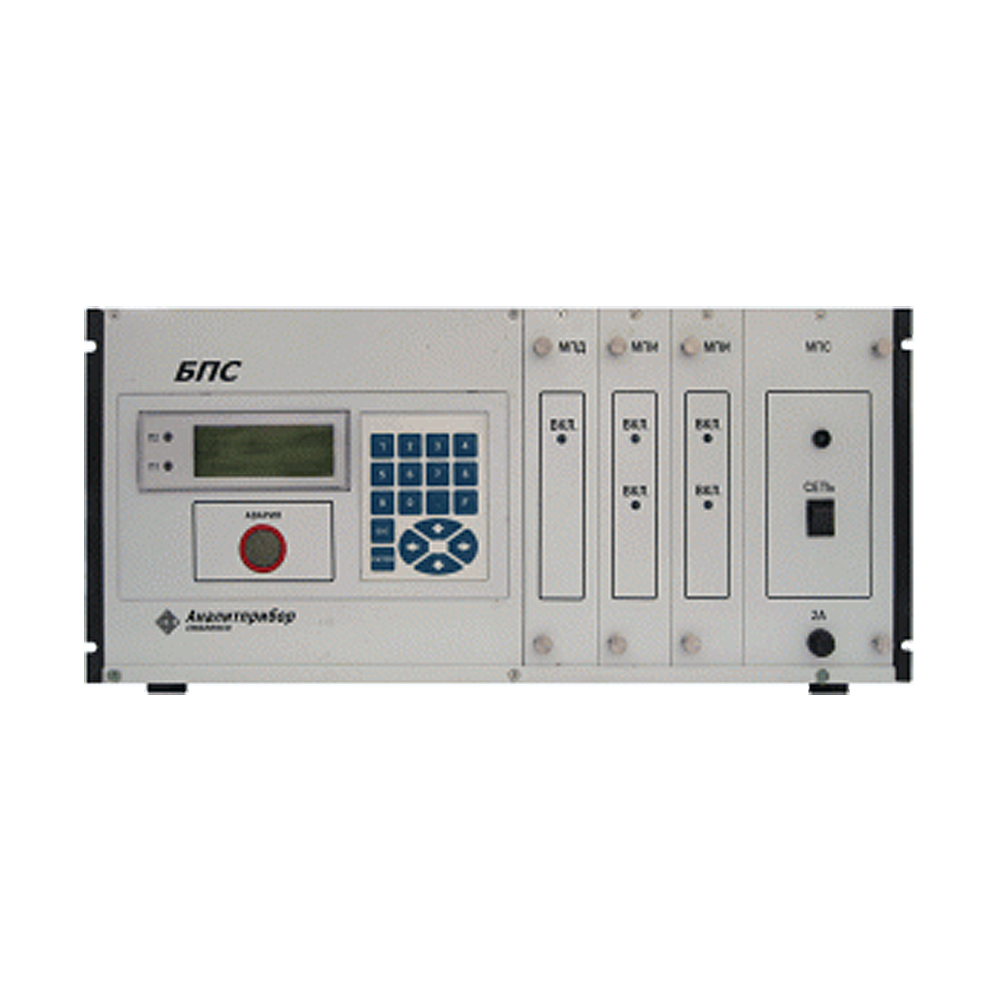

Газоанализатор состоит из блока питания и сигнализации (БПС) и блока отбора пробы (БОП). В блоке отбора пробы устанавливается датчик (БД). Территориально БПС размещается вне взрывоопасной зоны. БОП может устанавливаться во взрывоопасной зоне класса IIВ Т4.
Отличительные особенности:
- Измерение степени одоризации в реальном времени, выдача информации оператору;
- Возможность управления работой одоризационной установки (коррекция подачи одоранта в зависимости от его фактического содержания);
- Наличие 2-х порогов сигнализации (световая и звуковая);
- Наличие сухих контактов реле по каждому из порогов;
- Наличие токового и цифрового выходного сигнала для передачи значения концентрации, служебных данных и управления режимами работы газоанализатора;
- Наличие энергонезависимой памяти для хранения значений концентрации за последние 30 суток работы, даты и времени замера;
- Межкалибровочный интервал 6 месяцев.
АНКАТ-7670:
| Характеристики | Значения | Примечание |
| Диапазон измерения массовой концентрации меркаптанов (R-SH), мг/м3 | 0 — 80 | этилмеркаптан (C2H5SH) |
| Диапазон показаний массовой концентрации серы меркаптановой, мг/м3 | 0 — 40 | |
| Диапазон значений порогов, мг/м3 | от 10 до 70 | стандартная установка порог 1 — 10 мг/м3 порог 2 — 40 мг/м3 |
| Предел допускаемой основной абсолютной погрешности АНКАТ-7670, мг/м3 | ± 2 | на участке 0 — 10 |
| ± (2 + 0,2х(СВХ-10)) | на участке 10 — 80 | |
| Время прогрева АНКАТ-7670, мин, не более | 60 | |
| Напряжение питания АНКАТ-7670, В: | ||
| — основное | 220 | |
| — резервное | 24 | только для АНКАТ-7670-РП |
| Потребляемая мощность, В·А | 60 | |
| Температура окружающей среды, °С: | ||
| — БПС | от +5 до +40 | |
| — БОП | от -45 до +40 | |
| Максимальное расстояние от БОП до БПС, м | 150 | |
| Выходные характеристики: | ||
| — токовый выход | 4 — 20 | |
| — цифровой выход | RS232, RS485 | |
| — «сухие» контакты реле | 220 В, 2,5 А | пороги, отказ, откл. питания |
| Габаритные размеры газоанализатора АНКАТ-7670, мм: | масса, кг | |
| — БПС | 480×290×220 | 8 |
| — БОП | 250×400×670 | 25 |
| Срок службы, лет, не менее: | ||
| — газоанализатора | 10 | |
| — ЭХЯ (электрохимической ячейки) | 3 |
