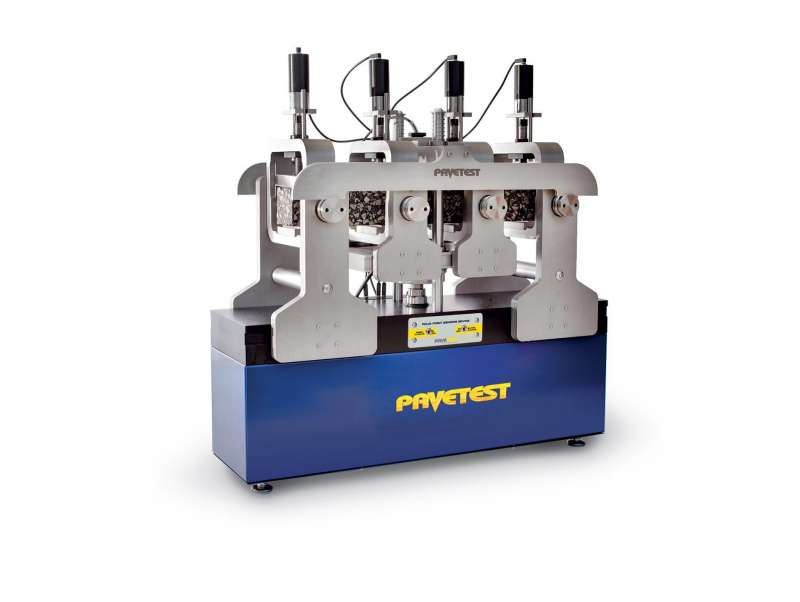

АВТОНОМНАЯ СЕРВОПНЕВМАТИЧЕСКАЯ СИСТЕМА ДЛЯ ИСПЫТАНИЯ НА ЧЕТЫРЕХТОЧЕЧНЫЙ ИЗГИБ (4PB- СИСТЕМА) B210

Сервопневматическая система для испытания на четырехточечный изгиб (4PB- система) Pavetest это сервопневматическая испытательная установка, в которой используется цифровое управление высокоэффективным сервоклапаном для обеспечения точных форм волны нагрузки до 60 Гц. 4PB- система может регулироваться в гаверсинусе или синусоидальном, контролируемом пятне или синусоидальном режиме регулируемой нагрузки для определения жесткости при изгибе/модуля упругости при изгибе и усталостной прочности асфальтовых брусков различного размера. 4PB- система поддерживается разработанным Pavetest качественно новым цифровым контроллером системы диспетчерского управления и сбора данных (CDAS), ПО TestLab и полным комплектом дополнительных устройств с идеальным сочетанием аппаратного и программного обеспечения.

Сервопневматическая система для испытания на четырехточечный изгиб (4PB- система) Pavetest это сервопневматическая испытательная установка, в которой используется цифровое управление высокоэффективным сервоклапаном для обеспечения точных форм волны нагрузки до 60 Гц. 4PB- система может регулироваться в гаверсинусе или синусоидальном, контролируемом пятне или синусоидальном режиме регулируемой нагрузки для определения жесткости при изгибе/модуля упругости при изгибе и усталостной прочности асфальтовых брусков различного размера. 4PB- система поддерживается разработанным Pavetest качественно новым цифровым контроллером системы диспетчерского управления и сбора данных (CDAS), ПО TestLab и полным комплектом дополнительных устройств с идеальным сочетанием аппаратного и программного обеспечения.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

  • Прочная рама для нагрузки в четырех точках
  • Вращение без мертвого хода и передача на все точки нагрузки и реакционные точки — Полностью настраиваемое устройство для использования в широком спектре испытательных систем — Высокоэффективный сервоклапан
  • Долговечный пневматический привод
  • Цифровое сервопневматическое управление
  • Двухкоординатное управление и 8 канальная система диспетчерского управления и сбора данных (CDAS)

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:

  • Образец надежно зажимается с помощью шариковых винтов с сервоприводом для сохранения заданного прижимного усилия и равномерного размещения образца между поверхностями прижима во время проведения испытания. Прижимное усилие контролируется путем регулирования тока электропривода.
  • Два переключателя, расположенные на передней панели устройства, используются для включения и выключения внутренних и внешних зажимов образца. Четыре держателя образца обеспечивают вращение без мертвого хода и на все точки нагрузки и реакционные точки.
  • Метки на верхней части зажимных подушек помогают оператору отцентровать брусок по сторонам перед его зажимом.
  • Сервопневматическая система использует нагружаемый снизу пневматический привод, подсоединенный к высокоэффективному сервоклапану с ПИД- управлением в замкнутом контуре и адаптивным управлением продолжительностью испытания для достижения/обеспечения требуемого напряжения/нагрузки на период проведения испытания.
  • Низкопрофильный, высокоэффективный датчик крутящей нагрузки с кольцом из нержавеющей стали используется для измерения и контроля нагрузки, а коаксиально установленный (LVDT) датчик перемещений на приводе используется для позиционирования центральной опоры.
  • Установленный на образце (LVDT) датчик перемещений используется для измерения и контроля прогиба в центре бруска относительно точек внешней нагрузки/реакционных точек согласно требованиям соответствующих стандартов.
  • ПО TestLab на базе ОС Windows обеспечивает максимально простой и эффективный интерфейс пользователя и прикладное ПО в соответствии с упомянутыми выше международными стандартами.

ТЕХНИЧЕСКИЕ УСЛОВИЯ:

  • Внешняя длина зажима нагрузочной рамы 355,5 мм (14”) и 420 мм
  • Номинальный размер (размеры) бруска: 50 мм (высота) X 50 мм (ширина)
  • 50 мм (высота) X 63,5 мм (ширина) — 70 мм (высота) X 70 мм (ширина)
  • Нагрузка сервопривода ± 5 кН; Частота до 60 Гц; Длина хода 10 мм
  • Расстояние датчика от образца ±1 мм;

Разрешение 0,0002 мкм;

Точность выше 5 мкм

ДРУГИЕ МОДЕЛИ:

B210-01 Сервопневматическое устройство для испытания на четырехточечный изгиб (4PB- устройство) с 10 мм датчиком линейных перемещений привода (LVDT), датчиком нагрузки (± 5 кН) и 2 мм LVDT, устанавливаемым на образце.

В комплект B210 входит:

  • B210-01 Сервопневматическое устройство для испытания на четырехточечный изгиб (4PB- устройство) с 10 мм датчиком линейных перемещений привода (LVDT), датчиком нагрузки (± 5 кН) и 2 мм LVDT, устанавливаемым на образце.
  • B205 8 канальная система диспетчерского управления и сбора данных (CDAS) и ПО TestLab
  • B270-12 Воздушный резервуар в сборе

ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА:

  • B210-02 ПВХ брусок для 4PB-устройства
  • B210-03 Эталонный брусок для 4PB- устройства
  • B250-07 Комплект инструментов для измерения температуры, в который входит:
  • B292-01 Датчик температуры (от -80° C до +80° C) (2 штуки)
  • B250-10 Контрольный образец асфальта — B250-11 100 мм уплотнительное кольцо (3 штуки)
  • B250-12 Теплопроводящая смазка (около 56 грамм)
