Автономный стационарный газоанализатор ИГМ-10
Загрузка...
Стационарный взрывозащищенный оптический газоанализатор ИГМ-10 предназначен для автоматического, непрерывного измерения концентрации в окружающей атмосфере: метана, пропана, гексана и диоксида углерода.
Область применения взрывозащищенного оптического газоанализатора (преобразователя) ИГМ-10:
Нефтеперерабатывающая, горнодобывающая, химическая промышленности, жилищно-коммунальное хозяйство, лакокрасочное производство, газо и нефтетранспортировка, то есть, взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей паров и газов с воздухом, согласно ГОСТ Р51330.13 (МЭК60079-14) и маркировке взрывозащиты 1Exd[ib]IIBT6 X.
Автономное питание позволяет использовать газоанализатор без подключения к кабельным трассам, а в совокупности с взрывозащищенным модемом возможна передача данных и по радиоканалу.
Особенности газоанализатора ИГМ-10:

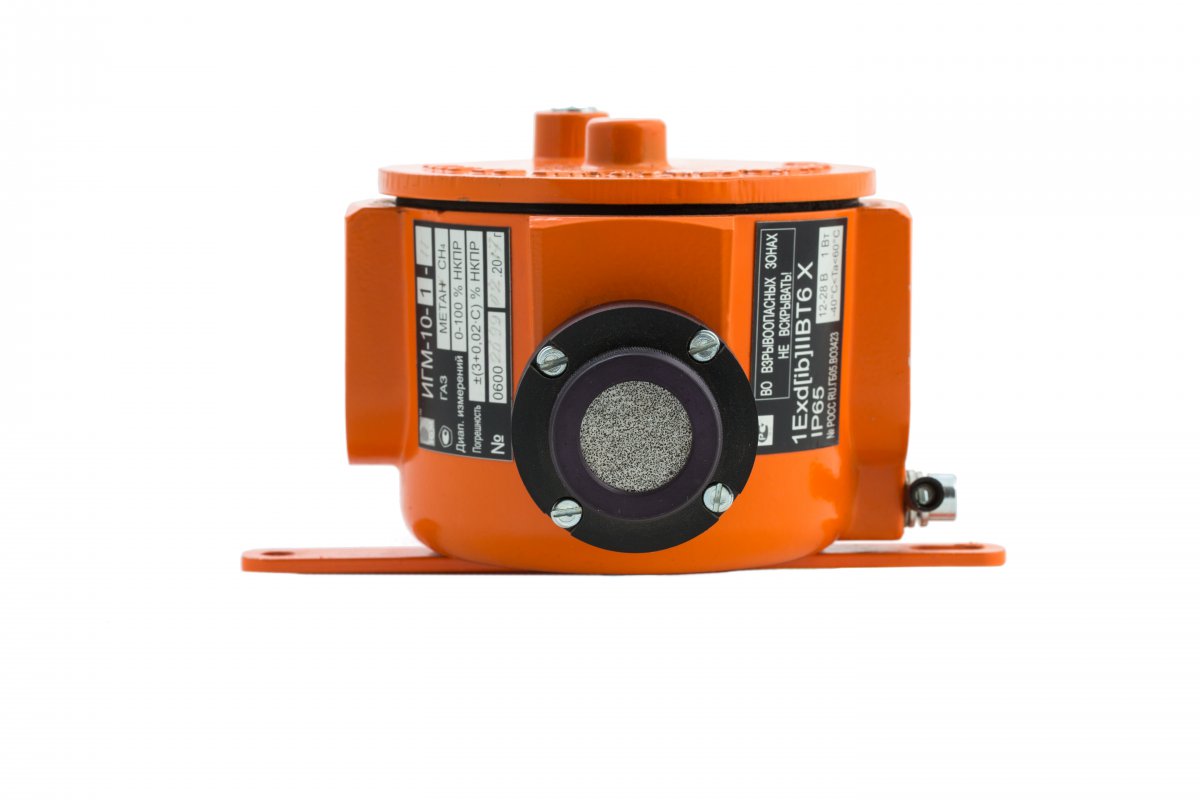

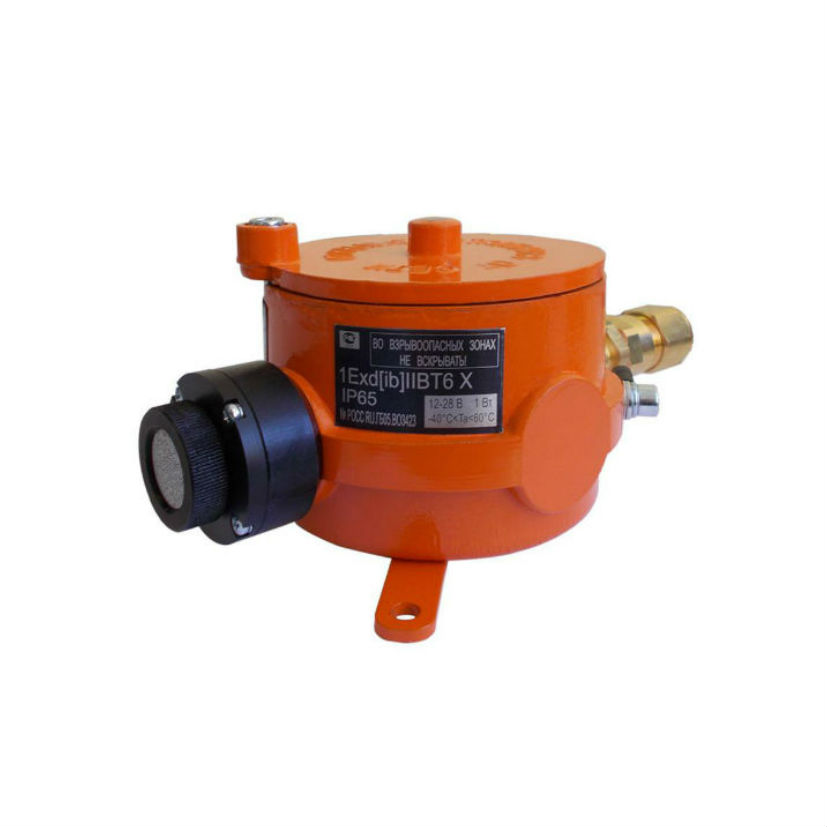

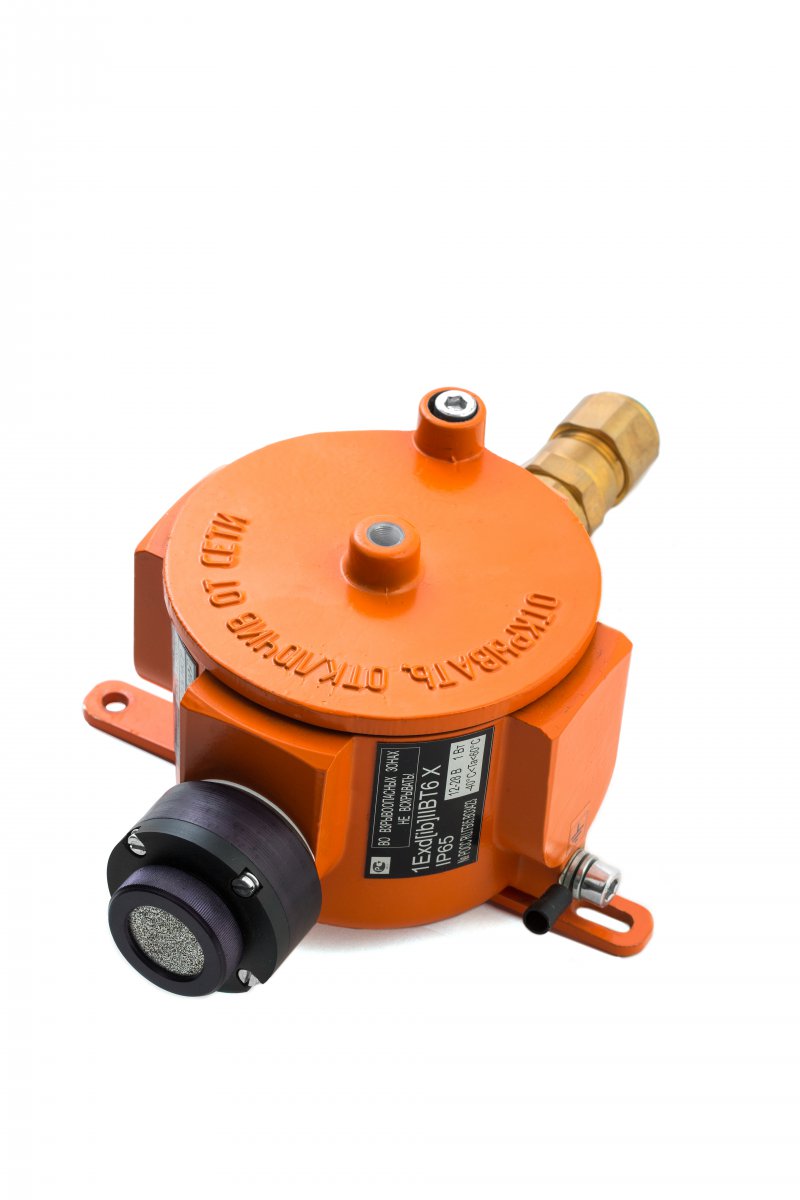

Преобразователь выполнен в виде цилиндрического корпуса с крышкой, на боковой поверхности которого расположены разъём или кабельный ввод (в зависимости от модификации) для подключения внешних цепей и модуль оптического датчика. Оптический инфракрасный датчик МИП ВГ-02-Х-Х включает в себя инфракрасный светодиод, приёмники измерительного и опорного каналов, усилители сигналов, стабилизатор питания и микроконтроллер. Датчик выдаёт значение концентрации измеряемого газа в цифровой форме по последовательному интерфейсу UART. Датчик имеет искробезопасное исполнение с маркировкой Ex ia IIC U (0Ex ia IIBT6 U для ИГМ-10-Х-20) и подключается к преобразователю по искробезопасным цепям.
Общие технические характеристики:
| Параметр | Значение |
|---|---|
| Метод измерения | ИК-абсорбционный |
| Способ забора пробы | Диффузионный |
| Срок службы | Не менее 8 лет |
| Быстродействие | |
| Маркировка взрывозащиты | 1Exd[ib]IIBT6X |
| Степень пыле-влагозащиты | IP67 |

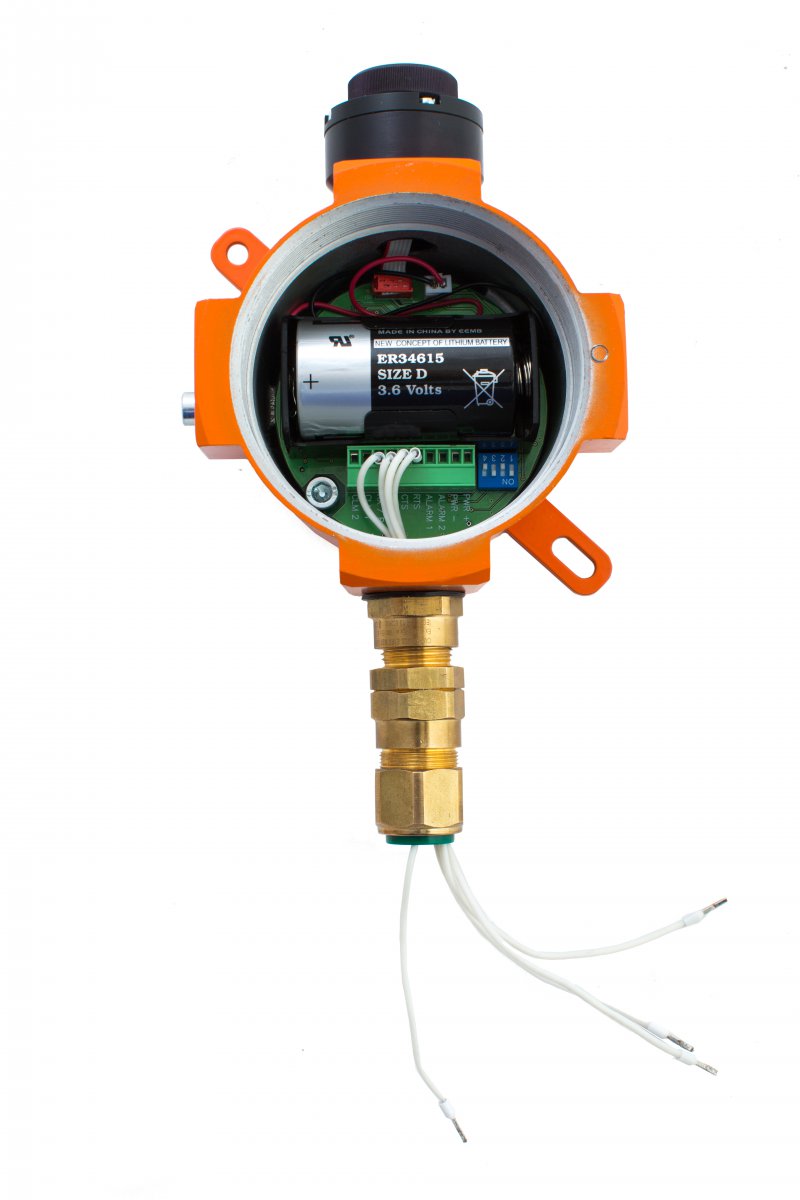

| Питание | От встроенной литий-ионной батареи большой ёмкости |
| Влажность | до 98% относительной влажности, без конденсации |
| Материал корпуса | Алюминий |
| Гарантийный срок | 1 год |
| Частота опроса:ИГМ-10-Х-20 (RS485), не более
ИГМ-10-Х-22 (RS232), не более |
1 раз в 15 мин.
1 раз в 2 мин. |
| Время непрерывной работы от одной батареи не менее | 1 год |
| Габаритные размеры | 115х95х220 мм |
| Вес | не более 2 кг |
Исполнения и модификации газоаналиатра (преобразователя) ИГМ-10-Х-2Х
| Модификация | Поверочный компонент | Диапазон измерений | Предел основной погрешности | Диапазон температуры окружающей среды |
|---|---|---|---|---|
| ИГМ-10-1- | метан | 0–100% НКПР | ±(3 +0.02*С)% НКПР | от -40 до +65оС |
| ИГМ-10-2- | пропан | 0–100% НКПР | ±(3 +0.02*С)% НКПР | от -40 до +65оС |
| ИГМ-10-3- | гексан | 0–50 % НКПР | ±(3 +0.02*С)% НКПР | от -40 до +65оС |
| ИГМ-10-4- | диоксид
углерода |
0 – 2% об | ±(0.01+0,05*С)% об. | от-40 до +55оС |
| Модификация | Выходной сигнал |
|---|---|
| ИГМ-10-Х-20 | Протокол MODBUS RTU по интерфейсу RS485. Кроме того, по отдельной линии, независимо от обмена по RS485, выдаётся сигнал “ALARM” при превышении измеренной величины концентрации заранее установленного порога. Имеется возможность настраивать этот порог по интерфейсу RS485. |
| ИГМ-10-Х-22 | Протокол MODBUS RTU по интерфейсу RS232 (аппаратное управление потоком данных RTS/CTS), Кроме того, предусмотрены две выделенные линии, на которых независимо от обмена по RS232 выставляются сигналы “ALARM1” и “ALARM2” (замыкание линий на общий провод СОМ), информирующие о состоянии преобразователя: — линии “ALARM1” и “ALARM2” разомкнуты – норма, измеренная концентрация ниже предустановленных первого и второго порогов — линия “ALARM1” замкнута на “СОМ”, “ALARM2” разомкнута – измеренная концентрация превысила первый порог — линии “ALARM1” и “ALARM2” замкнуты на “СОМ” – измеренная концентрация превысила второй порог — линия “ALARM1” разомкнута, “ALARM2” замкнута на “СОМ” – аппаратная ошибка (загрязнение оптики, отказ сенсора и пр.) Имеется возможность настраивать пороги по концентрации, а также вариант сброса сигналов “ALARM1” и “ALARM2” (с квитированием и без) через RS232 интерфейс. |
