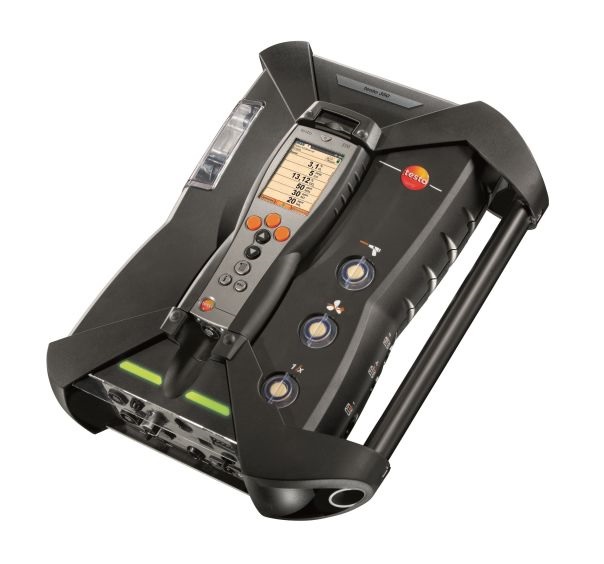

Блок анализатора testo 350
Загрузка...
Блок анализатора testo 350, анализатор дымовых газов для промышленности оснащен сенсором O2, вкл. сенсор дифф. давления, разъемы для зондов температуры (т/п Тип K, NiCr-Ni и т/п Тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс, дооснащенный до 6 сенсоров газа CO, COниз, NO, NOниз, NO2, SO2, CO2 NDIR, CxHy и H2S.
Кроме того, возможен расчет следующих параметров: концентрация углекислого газа (CO2), коэффициент потерь тепла с дымовыми газами (qA) и др.
Блок анализатора – прочный и устойчивый корпус с интегрированными прорезиненными вставками обеспечивает защиту сенсоров, насосов и встроенных электронных схем.

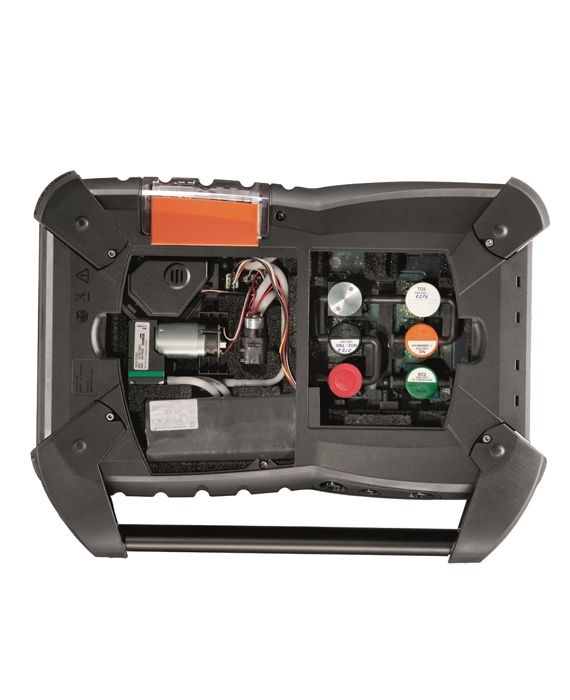

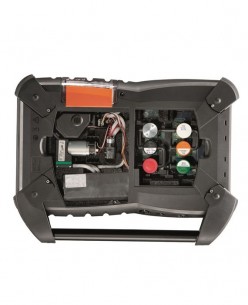

В блоке анализатора расположены сенсоры газа, насосы для продувки, блок пробоподготовки Пельтье (опция), газовые тракты, фильтры, электронные схемы, отвечающие за анализ и хранение данных, а также блок питания и литиево-ионный аккумулятор.
Прочный корпус оснащен кожухом (специально сконструированная крестообразная прорезиненная прокладка), что обеспечивает защиту от повреждений, и, как следствие, возможность эксплуатации прибора в суровых промышленных условиях. Простои в работе, связанные с попавшей внутрь грязью, теперь не представляют проблему – «интеллектуальный» дизайн и высокий уровень прочности заранее позаботились об этом. Герметичные камеры защищают внутреннюю часть прибора от загрязнений окружающей среды.

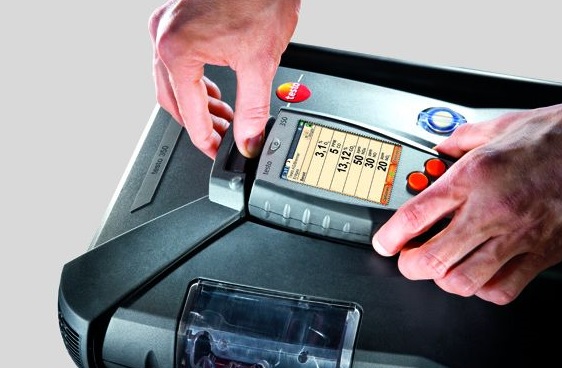

Управление осуществляется с помощью модуля или через прямое подключение к ПК или ноутбуку (CANCase или Bluetooth 2.0). После соответствующей конфигурации блок анализатора может самостоятельно выполнять измерения и сохранять полученные данные.

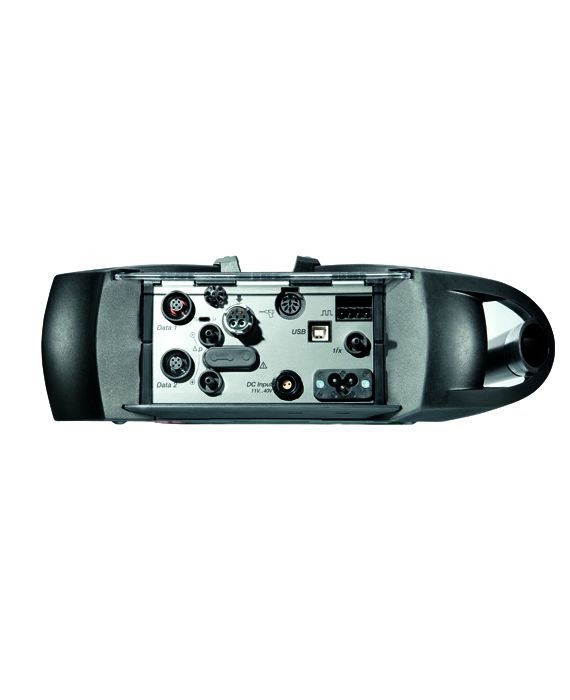

Штекерные разъемы для подключения зондов и кабелей шины данных фиксируются с помощью соединительных штифтов, что обеспечивает надежность подключения к блоку анализатора и позволяет предотвратить случайное отсоединение принадлежностей и, тем самым, избежать ошибок при измерении.
Блок анализатора testo 350 оснащен сенсором O2, вкл. сенсор дифф. давления, разъемы для зондов температуры (т/п типа K, NiCr-Ni и тип S, Pt10Rh-Pt), разъем для подключения к шине данных Testo, перезаряжаемый аккумулятор, встроенный зонд воздуха, идущего на горение (NTC), триггерный вход, встроенную память, USB-интерфейс, дооснащенный до 6 сенсоров газа CO, COниз, NO, NOниз, NO2, SO2, CO2 NDIR, CхHу и H2S. Кроме того, возможен расчет следующих параметров: концентрация углекислого газа (CO2), коэффициент потерь тепла с дымовыми газами (qA) и др.
Преимущества testo 350:
- Инновационное решение: меню управления, ориентированные на отдельные области применения, с набором удобных предварительных настроек прибора
- Изысканный дизайн: большой и четкий цветной графический дисплей
- Прочное исполнение: герметичный корпус обеспечивает защиту testo 350 от ударов и загрязнений

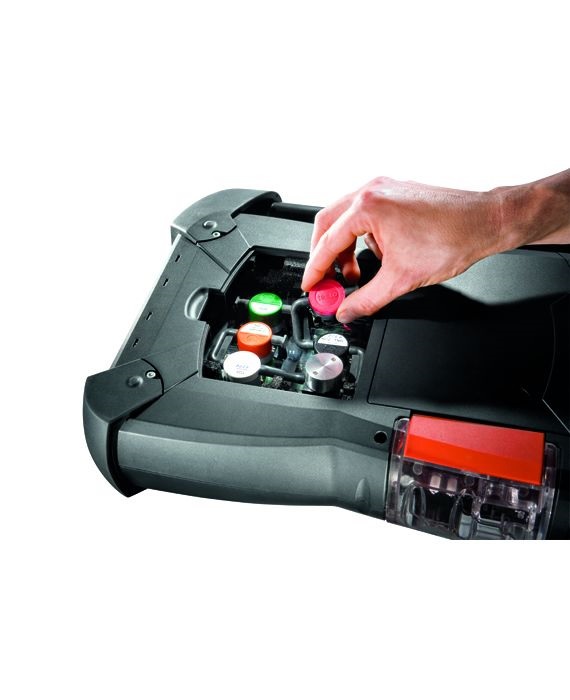

- Экономия времени и сокращение затрат: наличие легкодоступного сервисного отсека позволяет быстро заменить подверженные износу компоненты прибора
Блок анализатора testo 350 характеристики:
| Температура хранения | -20 … +50 °C |
|---|---|
| Рабочая температура | -5 … +45 °C |
| Вес | 4800 г. |
| Габариты | 330 x 128 x 438 мм |
| Тип зонда NTC | |
| Диапазон измерений | -20 … +50 °C |
| Погрешность | ±0.2 °C (-10 … +50 °C) |
| Разрешение | 0.1 °C (-20 … +50 °C) |
| Тип зонда Тип К | |
| Диапазон измерений | -200 … +1.370 °C |
| Погрешность | ±0.4 °C (-100 … +200 °C) ±1 °C (-200 … +100.1 °C) ±1 °C (+200.1 … +1370 °C) |
| Разрешение | 0.1 °C (-200 … +1.370 °C) |
| Тип зонда Измерение утечки газа | |
| Диапазон измерений | 0 … +99.9 % qA |
| Разрешение | 0.1 % qA (-20 … +99.9 % qA) |
| Тип зонда Электрохимическое измерение СО | |
| Диапазон измерений | 0 … +10.000 ппм CO |
| Погрешность | ±5% от изм. знач. (+200 … +2.000 ппм CO) ±10% от изм. знач. (+2.001 … +10.000 ппм CO) ±10 ппм CO (0 … +199 ппм CO) |
| Разрешение | 1 ппм CO (0 … +10.000 ппм CO) |
| Тип зонда Электрохимическое измерение СО2 | |
| Диапазон измерений | 0 … +50 Vol. % CO2 |
| Погрешность | ±0.3 Vol. % CO2 + 1% от изм. знач. (0 … 25 Vol. % CO2) ±0.5 Vol. % CO2 + 1.5% от изм. знач. (>25 … 50 Vol. % CO2) |
| Разрешение | 0.01 Vol. % CO2 (0 … 25 Vol. % CO2) 0.1 Vol. % CO2 (>25 Vol. % CO2) |
| Тип зонда Электрохимическое измерение NO | |
| Диапазон измерений | 0 … +4.000 ppm NO |
| Погрешность | ±5% от изм. знач. (+100 … +1.999 ppm NO) ±10% от изм. знач. (+2.000 … +4.000 ppm NO) ±5 ппм CO (0 … +99 ппм CO) |
| Разрешение | ±1 ppm NO (0 … +3.000 ppm NO) |
| Тип зонда Электрохимическое измерение NO2 | |
| Диапазон измерений | 0 … +500 ppm NO2 |
| Погрешность | ±5% от изм. знач. (+100 … +500 ppm NO2) ±5 ppm NO2 (0 … +9,99 ppm NO2) |
| Разрешение | ±0.1 ppm NO2 (0 … +500 ppm NO2) |
| Тип зонда Электрохимическое измерение SO2 | |
| Диапазон измерений | 0 … +5.000 ppm SO2 |
| Погрешность | ±5% от изм. знач. (+100 … +2.000 ppm SO2) ±10% от изм. знач. (+2.001 … +5.000 ppm SO2) ±5 ppm SO2 (0 … +99 ppm SO2) |
| Разрешение | ±1 ppm SO2 (0 … +5.000 ppm SO2) |
| Тип зонда Электрохимическое измерение O2 | |
| Диапазон измерений | 0 … +25 Vol. % O2 |
| Погрешность | ±0.8% от макс. изм. вел. (0 … +25 Vol. % O2) |
| Разрешение | 0.01 Vol. % O2 (0 … +25 Vol. % O2) |
| Тип зонда Электрохимическое измерение Н2S | |
| Диапазон измерений | 0 … +300 ппм H2S |
| Погрешность | ±5% от изм. знач. (+40 … +300 ппм) ±2 ппм (0 … +39.9 ппм) |
| Разрешение | 0.1 ппм (0 … +300 ппм) |
| Тип зонда Измерение КПД | |
| Диапазон измерений | 0 … +120 % |
| Разрешение | 0.1 % (0 … +120 %) |
| Тип зонда Зонд абсолюного давления | |
| Диапазон измерений | -600 … +1.150 гПа |
| Погрешность | ±10 гПа |
| Разрешение | 1 гПа |
| Тип зонда Тип S PT10RH РТ | |
| Диапазон измерений | 0 … +1.760 °C |
| Погрешность | ±1 °C (0 … +1.760 °C) |
| Разрешение | 0.1 °C (0 … +1.760 °C) |
| Тип зонда Зонд с датчиком измерения давления (1) | |
| Диапазон измерений | -200 … +200 гПа |
| Погрешность | ±1.5% от изм. знач. (-200 … -50 гПа) ±1.5% от изм. знач. (+50 … +200 гПа) ±0.5 гПа (-49.9 … +49.9 гПа) |
| Разрешение | 0.1 гПа (-200 … +200 гПа) |
| Тип зонда Зонд с датчиком измерения давления (2) | |
| Диапазон измерений | -40 … +40 гПа |
| Разрешение | 0.01 hPa (-40 … +40 гПа) |
Блок анализатора testo 350 комплект поставки:
- Блок анализатора testo 350
- Сенсор дифф. давления
- Разъемы для зондов температуры (т/п Тип K, NiCr-Ni и т/п Тип S, Pt10Rh-Pt)
- Разъем для подключения к шине данных Testo
- Аккумулятор
- Встроенный зонд воздуха
- USB-интерфейс, дооснащенный до 6 сенсоров газа CO, COниз, NO, NOниз, NO2, SO2, CO2 NDIR, CxHy и H2S
Блок анализатора testo 350 принадлежности:
Принтер и принадлежности
| Быстродействующий принтер Testo с беспроводным ИК интерфейсом, 1 рулон термобумаги и 4 батарейки типа АА |
| Запасная термобумага для принтера (6 рулонов), документация данных измерений отчетливо читается до 10 лет |
Принадлежности
| Транспортировочный кейс для безопасного хранения и транспортировки анализатора дымовых газов testo 350, зондов отбора пробы и принадлежностей, размеры 570 x 470 x 210 мм (ДxШxВ) |
| Ремень для переноски анализатора и управляющего модуля |
| Кабель с клеммами для подсоединения к аккумулятору и адаптером для подсоединения к блоку анализатора testo 350 |
| Комплект запасных пылевых фильтров, 20 шт. |
| Сменный фильтр сенсора NO (1 шт.), блокирует перекрестный газ SO2 |
Программное обеспечение
| Соединительный кабель для шины данных Testo; соединение между управляющим модулем и блоком анализатора или между несколькими блоками анализатора, с байонетным соединением, длина 2 м |
| Соединительный кабель для шины данных Testo; соединение между управляющим модулем и блоком анализатора или несколькими блоками анализатора, с байонетным соединением, длина 5 м |
| Блок аналоговых выходов для передачи данных измерений, например, на аналоговый регистратор; в комплект входит также соединительный кабель для шины данных Testo, длина 2 м, входное сопротивление шины данных Testo |
| Программное обеспечение «easyEmission» с USB-кабелем для подключения газоанализатора к ПК |
| Программное обеспечение «easyEmission» для testo 350S/XL, с контроллером шины данных Testo, USB кабелем для подключения прибора к ПК, кабелем шины данных и заглушкой разъема |
Зонды температуры
| Зонд температуры воздуха, идущего на горение, длина 60 мм |
Стандартные зонды отбора проб газа
| Удлинитель шланга зонда, 2.8 м, для увеличения расстояния между зондом и анализатором |
| Запасные керамические фильтры (2 шт.) |
| Запасные пылевые фильтры (10 шт.) |
| Трубка к зонду, длина 335 мм, с фиксирующим конусом, D 8 мм, Tмакс. 1000 °C |
| Трубка к зонду, длина 700 мм, с фиксирующим конусом, D 8 мм, Tмакс. +1000 °C |
| Модульный зонд отбора пробы, рабочая длина 335 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +1000°C и шлангом, длина 2,2 м |
| Модульный зонд отбора пробы, длина 700 мм, с фиксирующим конусом и термопарой NiCr-Ni Tмакс +1000°C и шлангом, длина 2.2 м |
| Модульный зонд отбора пробы, с предварительным фильтром, рабочая длина 335 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +1000°C и шлангом, длина 2,2 м |
| Модульный зонд отбора пробы с предварительным фильтром, рабочая длина 700 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +1000°C и шлангом, длина 2,2 м |
| Модульный зонд отбора пробы, длина 335 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +500°C и шлангом, длина 2,2 м |
| Модульный зонд отбора пробы, рабочая длина 700 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +500°C и шлангом, длина 2,2 м |
Трубки Пито
| Соединительный шланг, силиконовый, длина 5м |
| Трубка Пито, нержавеющая сталь, длина 750 мм, для измерений скорости потока и температуры, 3 шланга (длина 5 м) и термозащитная пластина |
| Трубка Пито, длина 350 мм, нержавеющая сталь, для измерений скорости потока |
| Трубка Пито, длина 1000 мм, нержавеющая сталь, для измерений скорости потока |
Промышленные зонды
| Удлинитель, длина 5 м, между соединительным кабелем и прибором |
| Модульный зонд отбора пробы, рабочая длина 335 мм, с фиксирующим конусом, термопарой NiCr-Ni (TI) Tмакс +1000°C и шлангом, длина 2,2 м |
Зонды отбора пробы для измерения на промышленных двигателях
| Термопара для измерения температуры отработавших газов, NiCr-Ni, длина 400 мм, Tмакс +1000 °C с соед. кабелем, длиной 2.4 м и дополнительной темпер. защитой |
