Блок детектирования БДКГ-01СА
Загрузка...
Блок детектирования БДКГ-01СА (далее прибор) СНЖА.412152.005 предназначен для измерения мощности эквивалента амбиентной дозы (далее мощности дозы) и эквивалента амбиентной дозы (далее дозы) рентгеновского и гамма- излучения.
Прибор применяется в санитарно-эпидемиологических службах, профессиональных службах радиационного контроля на объектах атомной энергетики, на предприятиях, в медицинских, научных и других учреждениях, где используются источники ионизирующего излучения.
Прибор используется для обнаружения несанкционированного перемещения источников ионизирующего излучения в общественных местах, на транспорте, службами таможенного контроля при личном досмотре, досмотре автотранспортных средств, грузов и багажа.
Прибор используется в следующих целях
- для оперативного и периодического контроля радиационной обстановки;
- для поиска и локализации источников ионизирующего излучения;
- для мониторинга радиационной обстановки;
- для контроля радиационного загрязнения металлолома;
- для радиационно-экологических исследований на участках строительства.
Прибор может использоваться при подключении к дозиметру-радиометру МКС-02СА1, а также к персональному компьютеру (ПК), ноутбуку или планшету.
Основные технические характеристики прибора остаются неизменными как при подключении к ПК, так и при подключении к дозиметру-радиометру МКС-02СА1. При работе прибора с дозиметром-радиометром МКС-02СА1 используются все функциональные возможности дозиметра-радиометра.

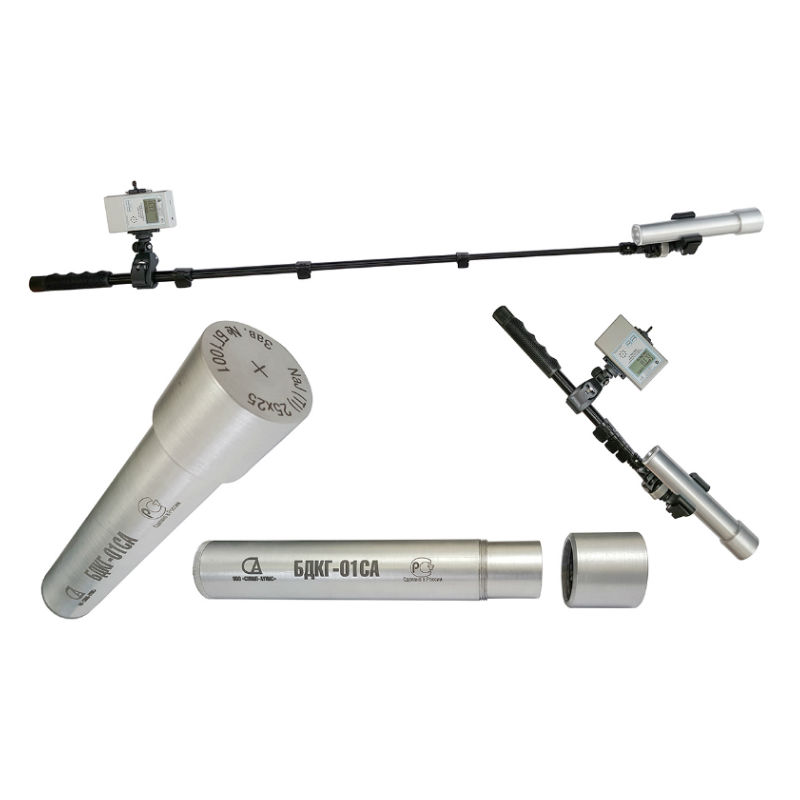

Для удобства работы оператора при контроле радиоактивности в труднодоступных местах БДКГ-01СА и МКС-02СА1 могут устанавливаться на телескопическую штангу длиною от 0,4м до 1.25м. При этом МКС-02СА1 показывает результаты измерения мощности дозы БДКГ-01СА и одновременно накапливает интегральную дозу от собственного встроенного счетчика, для корректной оценки дозовой нагрузки оператора.
Технические характеристики БДКГ-01СА:
| Наименование характеристики, единица измерений | Значение характеристики |
|---|---|
| Диапазон измерений мощности дозы, мкЗв/ч | от 0,1 до 1·10 3 |
| Диапазон измерений дозы, мЗв | от 0,001 до 1·10 3 |
| Границы основной относительной погрешности измерений мощности дозы и дозы в доверительном интервале 0,95, % | ±25 |
| Диапазон энергий фотонов, МэВ | от 0,03 до 1,25 |
| Чувствительность (для гамма- излучения с энергией 662 кэВ нуклида 137 Cs), с -1 ∙мкЗв -1 ∙ч | 210 ± 50 |
| Энергетическая зависимость чувствительности относительно гамма- излучения с энергией 662 кэВ, в диапазоне энергий от 30 до 1250 кэВ, % | ±40 |
| Уровень собственного фона, мкЗв/ч, не более | 0.02 |
| Время измерения мощности дозы до достижения статистической погрешности 15 %, с: — в диапазоне от 0,10 до 0,30 мкЗв/ч — в диапазоне св. 0,30 мкЗв/ч |
от 5 до 1 не более 1 |
| Время установления рабочего режима, мин, не более | 5 |
| Продолжительность непрерывной работы, не менее, ч: — с МКС-02СА1 — с ПК (с питанием от сети) |
30 не ограничена |
| Ток потребления от источника питания напряжением 3,0 В, мА, не более | 50 |
| Рабочие условия эксплуатации: | |
| — температура, o С | от минус 40 до плюс 50 |
| — влажность при температуре 35 o С, % | до 80 |
| — атмосферное давление, кПа | от 84 до 106,7 |
| Пределы допускаемой дополнительной погрешности измерений при повышении воздействии повышенной/пониженной температуры в области значений рабочих температур, % | ±15 |
| Пределы допускаемой дополнительной погрешности измерений при воздействии повышенной относительной влажности 80 % при температуре плюс 35 °С, % | ±10 |
| Пределы допускаемой дополнительной погрешности измерений при воздействии синусоидальной вибрации в диапазоне частот от 5 до 25 Гц и с амплитудой не более 0,1 мм (группа исполнения L3 по ГОСТ 27451), % | ±10 |
| Пределы допускаемой дополнительной погрешности измерений при воздействии магнитных полей напряжённостью до 40 А/м, % | ±10 |
| Степень защиты корпуса от пыли и воды | IP67 |
| Габаритные размеры (диаметр × длина), мм: | 45 × 214 |
| Масса, г, не более | 450 |
* В отсутствие энерго компенсирующего экрана чувствительность для гамма-излучения с энергиями от 30 до 150 кэВ существенно возрастает. Например, для нуклида 241Am с энергией гамма- квантов 59,5 кэВ чувствительность возрастает до
2000 с-1∙мкЗв-1∙ч
