Блок питания и сигнализации БПС-21М

Блок питания и сигнализации датчиков БПС-21М применяется в системах контроля параметров на различных промышленных объектах; питания и сбора информации от выносных датчиков-газоанализаторов с унифицированным выходным сигналом, обработки принятой информации, выдачи светозвуковой сигнализации при превышении (или уменьшении) заданного уровня сигнала. Вторичные приборы БПС-21М изготавливаются серийно по ТУ ИБЯЛ.411111.042 и являются современной заменой морально устаревших блоков БПС-21 (без литеры «М»).

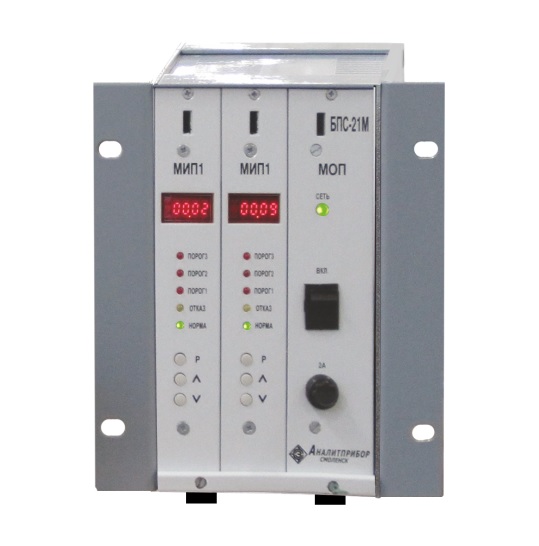

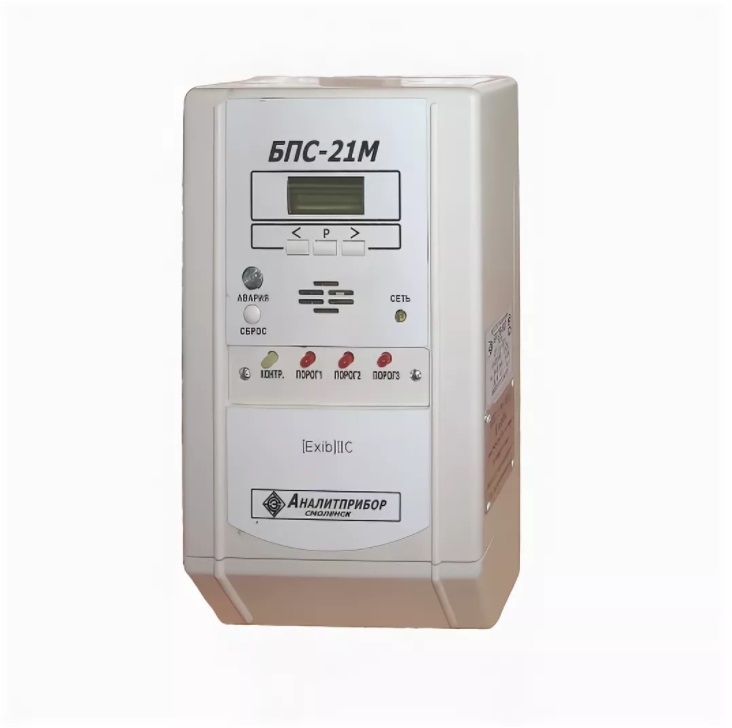

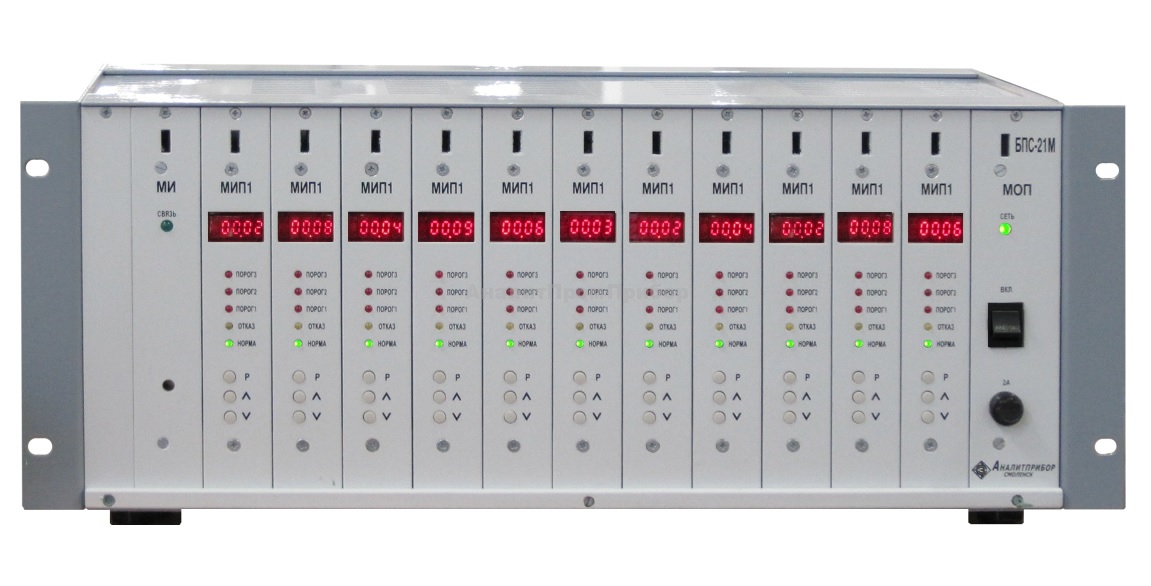

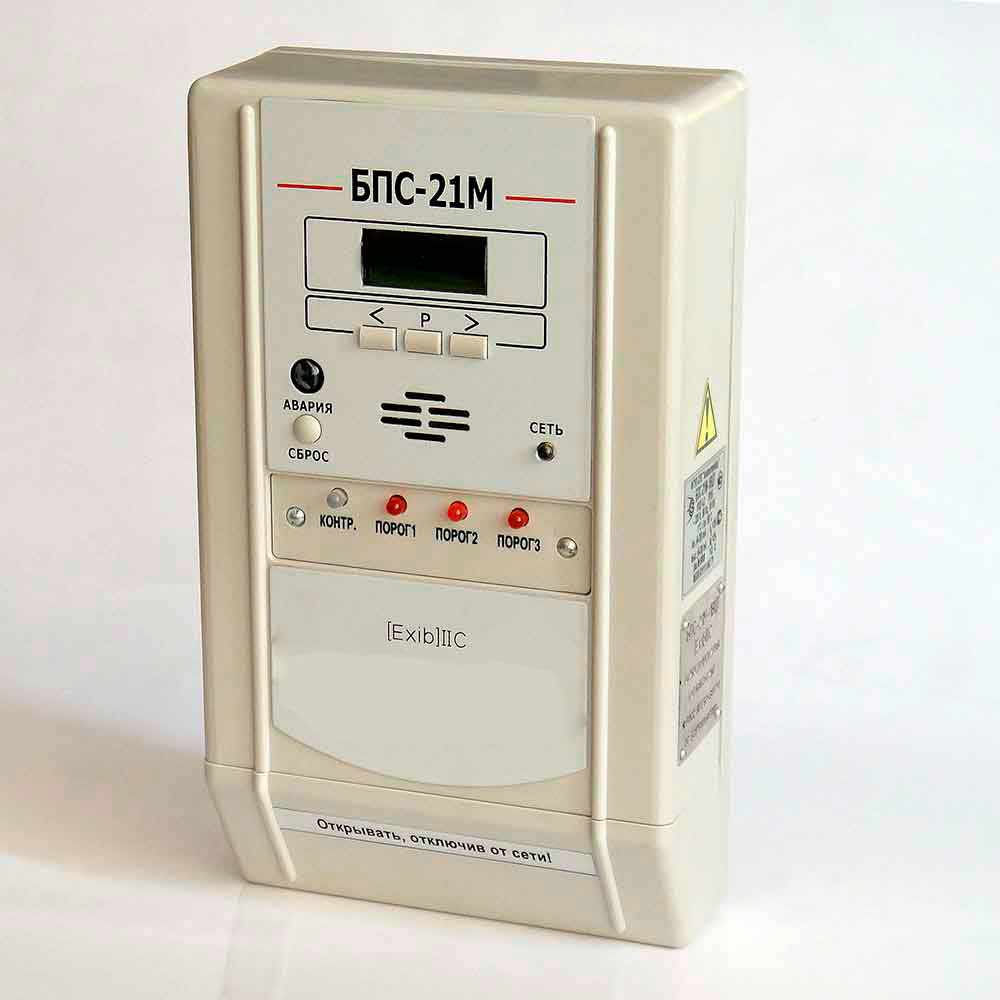

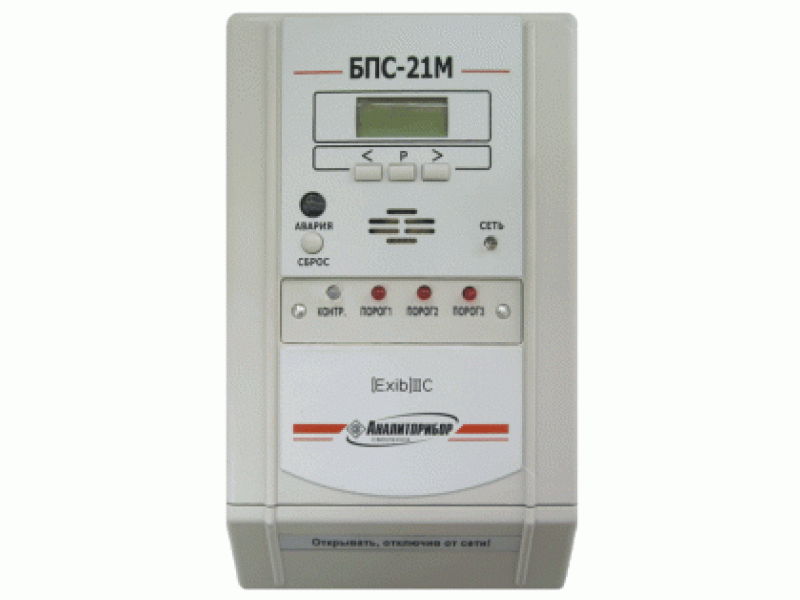

Внешне блок БПС-21М представляют собой автоматический стационарный контрольно-измерительный вторичный прибор с непрерывным принципом действия, выполненный в общепромышленном и взрывозащищённом искробезопасном исполнении. Блоки с одним каналом имеют моноблочную конструкцию, в отличие от многоканальных БПС-21М, в состав которых входят: модуль индикации (МПИ), модуль основного питания (МОП), а также модуль интерфейса (МИ).

Область применения:

Обнаружение довзрывоопасных концентраций горючих газов и паров, контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, аналитический контроль технологических вод и водных растворов на предприятиях электро- и теплоэнергетики, химической, металлургической, целлюлозно-бумажной, нефтеперерабатывающей, пищевой, фармацевтической и других отраслей промышленности, в сельском хозяйстве и экологии.

• Блоки являются стационарными автоматическими приборами.
• Режим работы блоков – непрерывный.
• Рабочее положение блоков – вертикальное.

БПС-21М имеет 1, 2, 4, 7, 8, 11, 12 каналов контроля и три порога сигнализации.

БПС-21М имеет общепромышленное или взрывозащищенное исполнение, с маркировкой по взрывозащите [Exib]IIC. БПС-21М обеспечивает возможность подключения одного, двух, четырех, семи, восьми, одиннадцати, двенадцати датчиков с  выходным токовым сигналом (4-20) мА. Степень защиты от проникновения внутрь твердых предметов и воды IР20.

БПС-21М имеет:

• Выходной токовый сигнал (4-20) мА по каждому каналу (кроме БПС-21М-1ВБ);
• Световую сигнализацию наличия питания и нормальной работы для каждого канала;
• Световую сигнализацию о неисправности или обрыве датчика для каждого канала;
• Световую и звуковую (в зависимости от исполнения) сигнализацию о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания);
• Перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.
