Цифровая радиография DUERR

Цифровая радиография DUERR NDT является первой международной компанией, которая разработала сканер с лазерным пятном 12,5 мкм, удовлетворяющий всем строгим требованиям EN 14784 и ASTM 2446. Сканеры DUERR с запоминающими пластинами высокой разрешающей способности дают возможность получить базовое пространственное разрешение 40мкм но при этом идеально подходят для контроля сварных швов и объектов, требующих меньшего разрешения.

В сканерах DUERR NDT применена запатентованная технология считывания информации с запоминающей фосфорной пластины на основе параболического зеркала (Photon Collecting System), за счет чего достигается двух-трехкратное увеличение отношения сигнал/шум, по сравнению с наиболее распространенными барабанными сканерами. Все сканеры разработаны и производятся в Германии. Для удобства пользователей в ПО поставляемом в составе комплекса КР DUERR NDT предлагаются несколько наборов настроек оптимизированных для типовых задач радиографического НК.

Для пользователей комплексов компьютерной радиографии имеется возможность программного изменения режимов считывания пластин, таких как: напряжение на ФЭУ, размер пикселя и мощность лазера, что позволяет устанавливать оптимальные параметры сканирования и получать результаты для различных условий экспонирования. По запросу клиента могут быть поставлены комплексы с несколькими предустановленными режимами считывания пластин. Также предусмотрена возможность выдачи отчетов и заключений в соответствии с ведомственными нормативными документами ОАО «Газпром» ОАО «АК «Транснефть» и других компаний. Качество цифровых сканеров DUERR подтверждено рядом заключений приведенных в конце данной страницы. Высокие технические характеристики и надежность систем компьютерной радиографии от DUERR NDT проверены и подтверждены большим количеством пользователей по всему миру. На сегодняшний день произведено уже более 25 000 подобных систем.

Основой комплексов цифровой радиографии являются цифровые сканеры. Сканеры DUERR представлены портативными моделями CR 35 NDT / HD-CR 35 NDT и стационарной моделью HD-CR 43 NDT

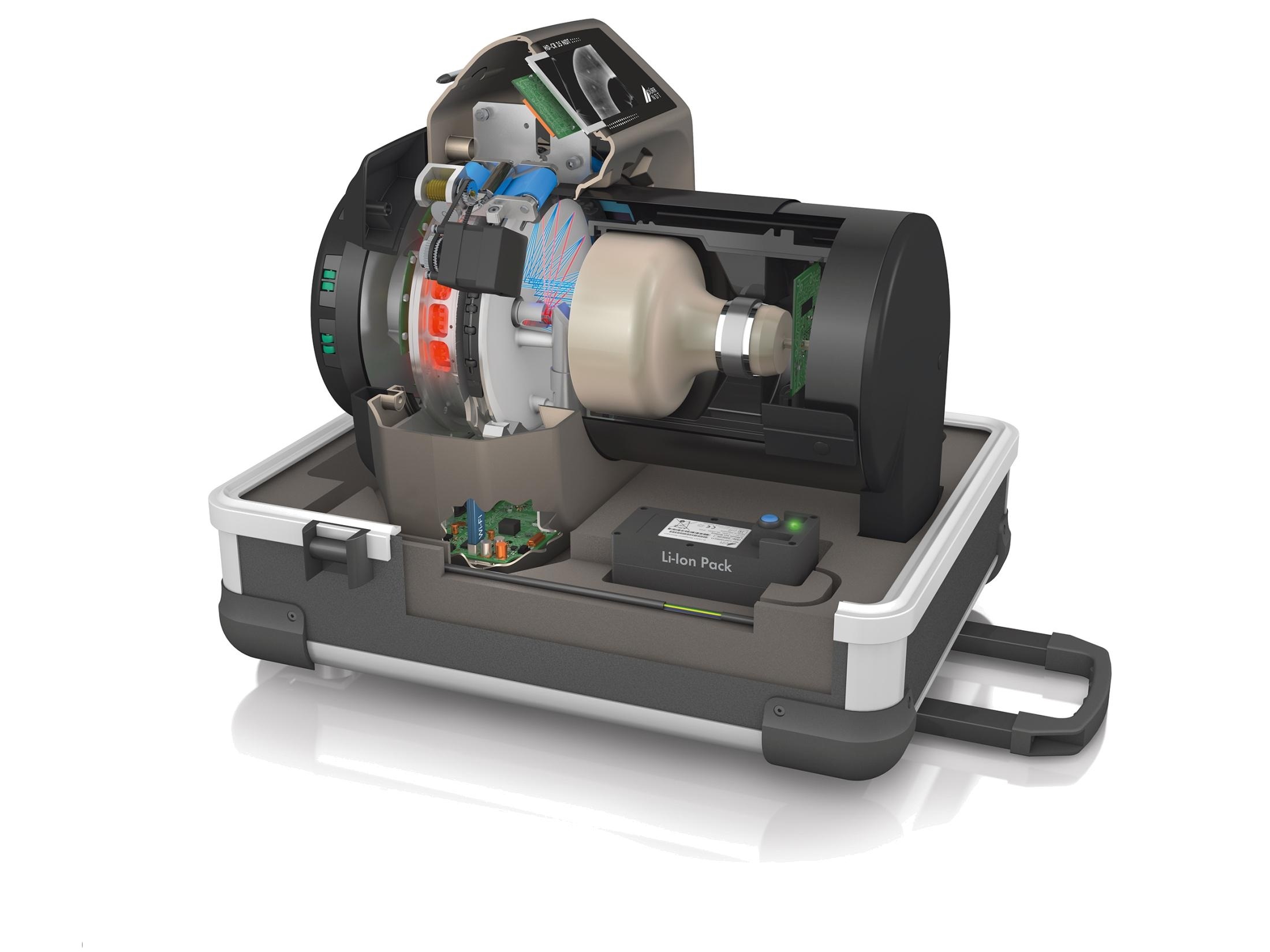

Сканер CR 35 NDT – оптимален для мобильного применения в нефтегазовой и нефтехимической промышленности и на других объектах, при контроле которых не требуется максимальное разрешение. На сегодняшний день CR 35 это самая компактная и самая экономичная система, что не мало важно при работе в полевых условиях от фирменного аккумулятора или автомобильного прикуривателя. Сканер CR 35 может считывать запоминающие пластины обоих типов IP и HD-IP (высокого разрешения). Максимальная ширина считываемых пластин 35 см, максимальная длина фактически не ограничена. Направляющие на сканере позволяют считывать две пластины одновременно, в этом случае программное обеспечение сохранит изображение с каждой пластины в отдельном файле. В модели CR 35 NDT существует возможность настройки 4-х параметров считывания запоминающих пластин: разрешение сканирования, мощность лазера, напряжение фотоэлектронного умножителя, скорость вращения лазера. Для удобства пользователей в ПО поставляемом в составе комплекса КР DUERR NDT предлагаются несколько наборов настроек заранее оптимизированных для типовых задач радиографического НК.

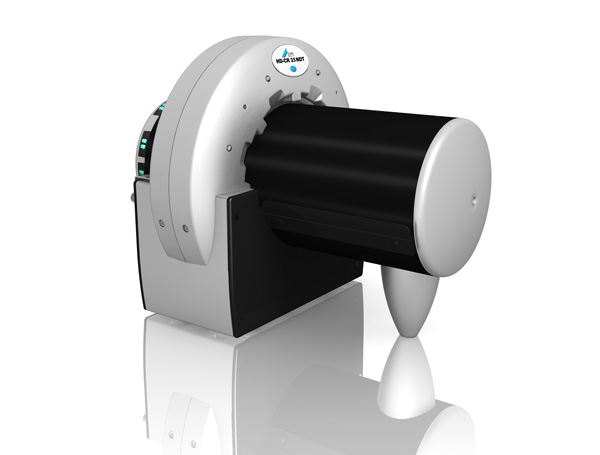

Сканер HD-CR 35 NDT отличается от предыдущей модели более высоким пространственным разрешением (до 40 мкм). На сегодняшний день это лучшее значение для систем компьютерной радиографии представленных на рынке. Еще одной отличительной особенностью модели HD-CR 35 NDT является уникальная технология фокусировки лазера TreFoc позволяющая настраивать размер лазерного пятна. Сдвигая или раздвигая лепестки диафрагмы, механизм изменяет диаметр лазерного луча до значений 12,5; 25 и 50 мкм. Так же предусмотрена возможность плавной регулировки разрешения в диапазоне 12,5 – 200 мкм. Таким образом для задач РК не требующих высокого разрешения, можно настроить меньшее разрешение при этом сократив время считывания запоминающей пластины. Основные сферы компьютерной радиографии с применением модели HD-CR 35 NDT это авиационная, космическая и атомная отрасли.

HD-CR 43 NDT – стационарный сканер высокого разрешения до 40 мкм (аналогично модели HD-CR 35 NDT).

Так же как и портативные модели, HD-CR 43 NDT позволяет плавно регулировать разрешение в диапазоне 12,5 – 200 мкм., поэтому для задач радиографического НК не требующих высокого разрешения посредством ПО можно настроить меньшее разрешение при этом время считывания запоминающей пластины сократится. Данный тип сканеров работает в автоматическом режиме, с использованием пластин в жестких кассетах. Корпус пластин позволяет исключить их контакт с поверхностью прибора, что обеспечивает ресурс пластин не менее 25 тысяч циклов. ЗП позволяет использовать ее до 25.000 раз. Кроме жестких кассет с ЗП сканер HD-CR 43 NDT может считывать пластины, которые при экспонировании находятся в гибких кассетах, и поэтому могут быть использованы при контроле объектов сложной формы. Перед считыванием эти ЗП извлекаются из гибких кассет и загружаются в специальные кассеты-адаптеры, а затем считываются бесконтактным способом. Таким образом, применение гибких запоминающих пластин совместно со сканером HD-CR 43 NDT позволяет существенно увеличить их ресурс. Основные сферы применения модели HD-CR 43 NDT — авиационная, космическая и атомная отрасли.

Все модели сканеров DUERR поставляются в комплекте с методической инструкцией по контролю основного металла и сварных соединений, специально разработанной в Эксперт-Центре ОАО «НИКИМТ-Атомстрой».

Для обучения работе с прибором, для потенциальных заказчиков предусмотрен бесплатный курс практических занятий на базе «Эксперт-Центра» ОАО «НИКИМТ-Атомстрой».

Гарантия производителя на сканер – 2 года на компьютер – 1 год.
