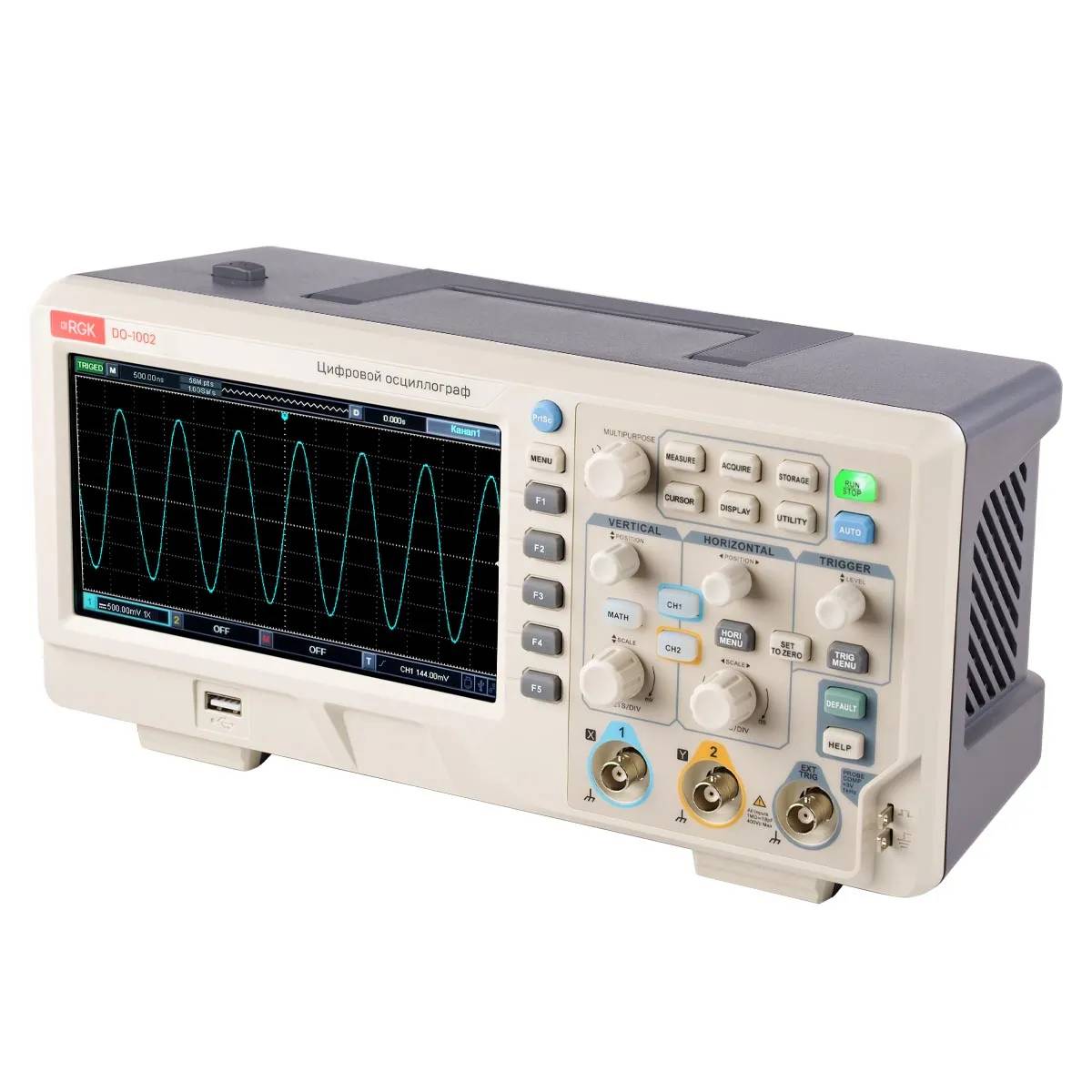

Цифровой осциллограф RGK DO-1002
Цифровой осциллограф RGK DO-1002 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 100 МГц. Это 2-канальный цифровой осциллограф, который ориентирован на...
Загрузка...
36990 руб.RUB
Цифровой осциллограф RGK DO-1002 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 100 МГц. Это 2-канальный цифровой осциллограф, который ориентирован на применение в лабораториях, сервисных центрах и образовательных учреждениях. Модель обладает максимальной частотой дискретизации 1 ГГц, а ширина полосы пропускания составляет 100 МГц. RGK DO-1002 имеет инструменты для тщательного анализа данных.
Особенности:
- Полоса пропускания — 100 МГц
- Время нарастания фронта импульса (типичное) — ≤3,5нс
- Число каналов — 2
- Разрядность аналого-цифрового преобразователя — 8 бит
- Диапазон коэффициента вертикальной развертки — 1 мВ/дел – 20 В/дел (с шагом 1-2-5)
- Диапазон смещения — ≥ ± 8 делений
- Отключаемое ограничение полосы пропускания аналогового сигнала (типичное) — 20 МГц
- Низкочастотный предел при развязке по переменному току (по уровню — -3 дБ) — ≤5 Гц на входе BNC
Технические характеристики RGK DO-1002:
| RGK DO-1002 | |
|---|---|
| Тип осциллографа | цифровой |
| Вертикальная система | |
| Количество каналов | 2 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 2 нс/дел до 50 с/дел |
| Глубина памяти | 1 канал – 64 кб, 2 канала – 32 кб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 7 дюймов |
| Разрешение дисплея | 800 х 480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 152 х 311 х 137 мм |
| Масса | 2 кг |
Комплект поставки RGK DO-1002:
| № | Наименование | Количество |
| 1 | Цифровой осциллограф RGK DO-1002 | 1 |
