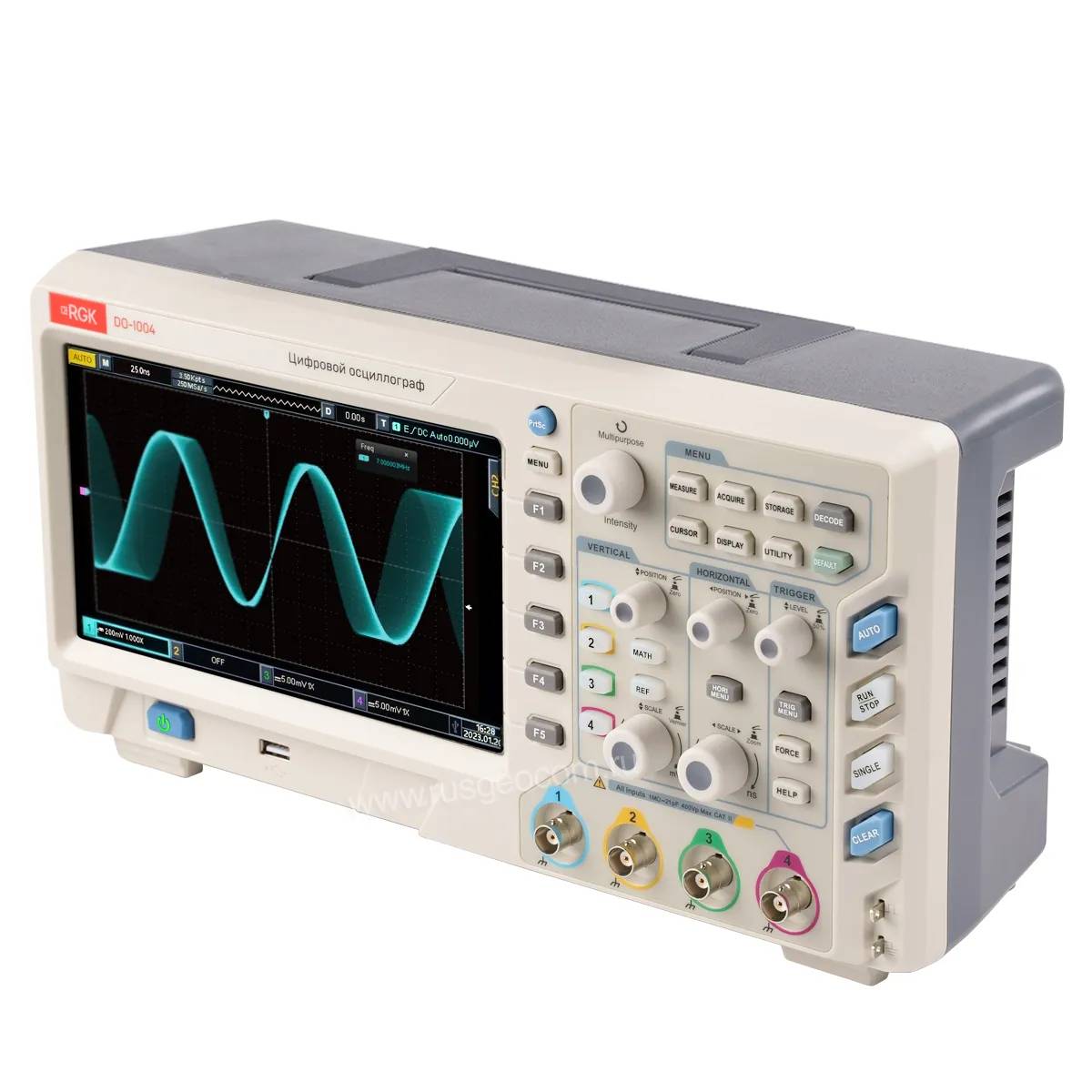

Цифровой осциллограф RGK DO-1004
Цифровой осциллограф RGK DO-1004 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 100 МГц. Это 4-канальный цифровой осциллограф, который ориентирован на...
Загрузка...
83990 руб.RUB
Цифровой осциллограф RGK DO-1004 предназначен для измерения и исследования параметров сигналов в полосе частот от 0 до 100 МГц. Это 4-канальный цифровой осциллограф, который ориентирован на применение в лабораториях, сервисных центрах и образовательных учреждениях. Модель обладает максимальной частотой дискретизации 1 ГГц, а ширина полосы пропускания составляет 100 МГц.
Особенности:
- Полоса пропускания — 100 МГц
- Время нарастания фронта импульса (типичное) — ≤3,5нс
- Число каналов — 4
- Разрядность аналого-цифрового преобразователя — 8 бит
- Диапазон коэффициента вертикальной развертки — 1 мВ/дел – 20 В/дел (с шагом 1-2-5)
- Отключаемое ограничение полосы пропускания аналогового сигнала (типичное) — 20 МГц
Технические характеристики RGK DO-1004:
| RGK DO-1004 | |
|---|---|
| Тип осциллографа | цифровой |
| Вертикальная система | |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤3,5 нс |
| Разрядность аналого-цифрового преобразователя | 8 бит |
| Диапазон коэффициента вертикальной развертки | от 1 мВ/дел до 20 В/дел |
| Отключаемое ограничение полосы пропускания аналогового сигнала | 20 МГц |
| Горизонтальная система | |
| Максимальная частота дискретизации | 1 Гвыб/с |
| Диапазон временной развертки | от 5 нс/дел до 50 с/дел |
| Глубина памяти | 56 Мб |
| Математические операции | |
| Операции над осциллограммами | ＋, －, ×, ÷, FFT (БПФ) |
| Оконные функции для БПФ | Хэннинга, Блэкмана, Хэмминга, прямоугольное |
| Цифровой фильтр | высокочастотный, низкочастотный, подавление полосы |
| Общие характеристики | |
| ЖК-дисплей | 8 дюймов |
| Разрешение дисплея | 800х480 пикселей |
| Напряжение питания | ~100-240 В |
| Габаритные размеры | 116 х 336 х 174 мм |
| Масса | 3,5 кг |
Комплект поставки RGK DO-1004:
| № | Наименование | Количество |
| 1 | Цифровой осциллограф RGK DO-1004 | 1 |
