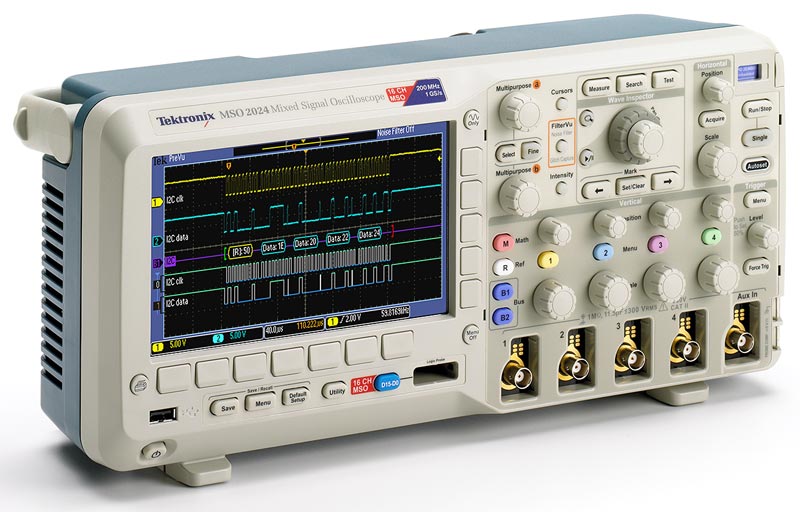

Осциллографы с цифровым люминофором серии MSO2000 и DPO2000
– функциональные приборы для отладки аналого-цифровых схем.
Применение

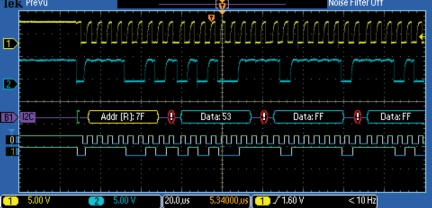

Запуск по последовательным интерфейсам и декодирование
— Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART
Возможность быстрого решения проблем.
Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения
сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем

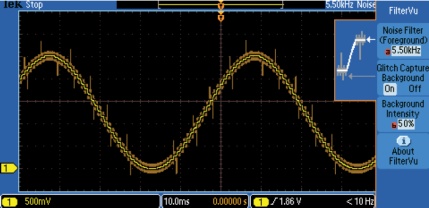

каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов,что идеально подходит для отладки смешанных аналого-цифровых схем.
• Полоса пропускания: 200 МГц | |
• Количество каналов: | 4 аналоговых |
16 цифровых | |
• Дисплей: Цветной | |
• Частота дискретизации: 1 ГГц | |
• Длина записи: 1 млн. точек/кан. | |
• Скорость захвата сигнала: 5000 осц/сек | |
• Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART |
|
• 29 автоизмерений | |
• Быстрое преобразование Фурье | |
• Расширенная синхронизации | |
• Порт USB 2.0 на передней панели для быстрого и простого сохранения данных | |
• Порт USB 2.0 на задней панели для управления осциллографом с компьютера | |
• Масса: 3,6 кг (180х377х134) |
Стандартные принадлежности
Рекомендуемые дополнительные модули последовательных шин:
Рекомендуемые принадлежности:
Рекомендуемые дополнительные пробники
TAP1500 | Несимметричный активный пробник, 1,5 ГГц TekVPI™ *Необходим внешний адаптер питания TekVPI (119-7465-00) |
TDP0500 | Дифференциальный пробник,500 МГц TekVPI™ 42 В. *Необходим внешний адаптер питания TekVPI (119-7465-00);Пробники терминированы сопротивлением 50 Ом,но осциллограф автоматически пересчитывает этунагрузку на 1 МОм. |
TCP0030 | Датчик переменного/постоянного тока TekVPI™ 30 A, 120 МГц.*Необходим внешний адаптер питания TekVPI (119-7465-00) |
TCP0150 | Датчик переменного/постоянного тока TekVPI™ 150 A, 20 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00) |
TCPA 300/400 | Усилители для системы измерения тока.* Необходим проходной терминатор 50 Ом между входом осциллографа и кабелем BNC. |
TCP305 | Датчик тока для TCPA300, 50 A,от 0 до 50 МГц |
TCP404XL | Датчик тока для TCPA400, 500 A,от 0 до 2 МГц. |
P5100 | Высоковольтный пассивный пробник,2,5 кВ, 100X. |
P5200 | Высоковольтный активный дифференциальный пробник, 1,3 кВ, 50X/500X, 25 МГц. |
P5205 | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
P5210 | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
ADA400A | Дифференциальный усилитель с большим коэффициентом усиления, 100x, 10x,1x, 0,1x. *Необходим внешний адаптер питания TekVPI (119-7465-00) ; *Необходим адаптер TPA-BNC. |
