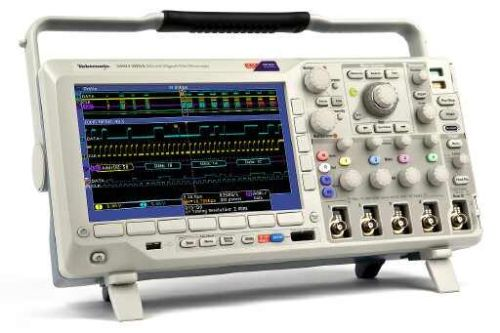

ЦИФРОВОЙ ОСЦИЛЛОГРАФ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX MSO 3032

ЦИФРОВОЙ ОСЦИЛЛОГРАФ СМЕШАННЫХ СИГНАЛОВ TEKTRONIX MSO 3032

Интерфейсы

•  Хост-порты USB 2.0 на передней и задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
•  Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
•  Встроенный сетевой порт Ethernet 10/100 и видеовыход для вывода экрана осциллографа на монитор или проектор

Дополнительные возможности запуска и анализа сигналов последовательных шин

• Опции для автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, CAN, LIN, RS-232/422/485/UART и I2S/LJ/RJ/TDM
  Проектирование и анализ устройств со смешанными сигналами (серия MSO)
•  Автоматический запуск, декодирование и поиск сигналов параллельных шин
•  Многоканальный запуск по времени установки и удержания
• Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 121,2 пс

Дополнительные приложения

• Анализ источников питания
•  Анализ HDTV и специальных видеосигналов

Расширенный набор средств для отладки устройств, работающих со смешанными сигналами
С помощью осциллографов серии MSO/DPO3000 можно визуализировать аналоговые, параллельные и последовательные цифровые сигналы, что позволяет быстро находить проблемы в сложных встроенных системах. Полоса пропускания до 500 МГц и 5-кратная передискретизация на всех каналах позволяют получить характеристики, необходимые для многих современных приложений. Все каналы обеспечивают длину записи до 5 млн. точек в стандартной конфигурации, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.Благодаря применению технологии цифрового люминофора для быстрой визуализации аномалий сигнала, панели Wave Inspector®,облегчающей навигацию, и функциям автоматического анализа последовательных шин и источников питания, осциллографы серии MSO/DPO3000 компании Tektronix предлагают расширенный набор средств,необходимых для упрощения и ускорения отладки сложных схем.

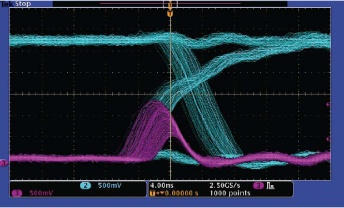

Технология цифрового люминофора
Примененная в осциллографах серии MSO/DPO3000 технология цифрового люминофора позволяет быстро оценить реальное
поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую
вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO3000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та  или иная аномалия.

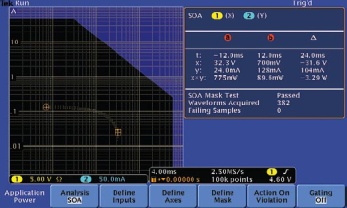

Анализ источников питания (опция)
Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек.

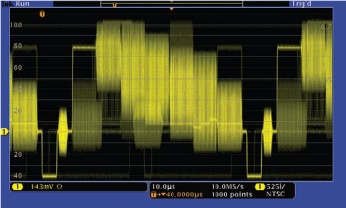

Проектирование и разработка видеоустройств
Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO3000 в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO3000 в самые простые в обращении осциллографы для видеоприложений. А благодаря полосе 500 МГц, четырем аналоговым входам и встроенному входному терминатору 75 Ом, осциллографы серии MSO/DPO3000 обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого, видеофункции осциллографов серии MSO/DPO3000 дополняются программным модулем видеообработки DPO3VID. Модуль DPO3VID предлагает наиболее полный в своем классе набор функций запуска по сигналу HDTV и специальным (нестандартным) видеосигналам.
